Jištění a ochranné prvky pro fotovoltaiku a baterie

Fotovoltaická instalace má dvě části s odlišnými nároky. Na stejnosměrné straně teče proud stále jedním směrem, takže se oblouk při rozpojení nemá kde přerušit – prvky proto musí být na stejnosměrný proud přímo určené. Nejsilnější je vlastní značka GETI, nabídku doplňuje VICTRON ENERGY.

Co v kategorii najdete

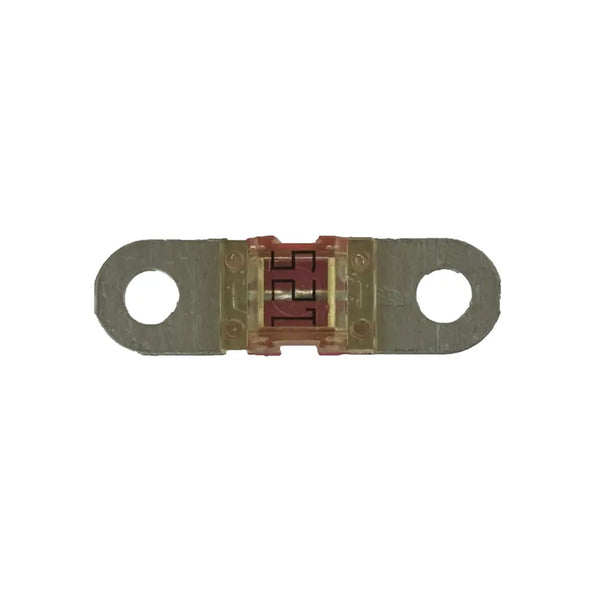

• Pojistky a držáky – včetně velkoproudých pojistek typu MEGA-fuse a jejich držáků pro bateriové okruhy.
• Pojistné odpínače pro bezpečné odpojení části instalace.
• Jističe a stykače – dvoupólové stejnosměrné jističe na DIN lištu pro napětí do stovek voltů.
• Ochrana baterií – bateriové odpojovače a elektronika, která odpojí zátěž při hlubokém vybití.

Časté dotazy

Proč nemůžu použít běžný jistič ze zásuvkového okruhu?

Střídavý proud padesátkrát za sekundu prochází nulou a oblouk při rozpojení sám zhasne. Stejnosměrný proud nulou neprochází, takže oblouk hoří dál a běžný jistič ho nemusí přerušit. Prvky pro stejnosměrnou stranu mají proto jinou konstrukci a jsou označené hodnotou napětí v provedení DC.

K čemu je velkoproudá pojistka u baterie?

Akumulátor dokáže při zkratu dodat obrovský proud a kabel se během okamžiku rozžhaví. Pojistka typu MEGA-fuse umístěná co nejblíž ke svorce baterie tomu zabrání – chrání kabel, nikoli připojený spotřebič. V bateriových systémech je to základní bezpečnostní prvek.

Co dělá bateriový odpojovač?

Umožní ručně a bezpečně odpojit baterii od celého systému – při servisu, při odstavení na zimu nebo v případě nouze. Bez něj je potřeba rozebírat svorky pod napětím, což je u velkých kapacit riskantní.

Proč se používá ochrana proti hlubokému vybití?

Protože hluboké vybití trvale zkracuje životnost akumulátoru a u olověných typů může být nevratné. Elektronická ochrana sleduje napětí a při dosažení meze odpojí zátěž, zatímco nabíjení nechá připojené. Baterie tak přežije i období, kdy je odběr větší než výroba.

Vedení řeší Solární kabely, spojení Konektory a Průchodky. Přehled sekce najdete v Elektrických komponentech a příslušenství.
