PV fuses & fuse holders

Pojistky a držáky

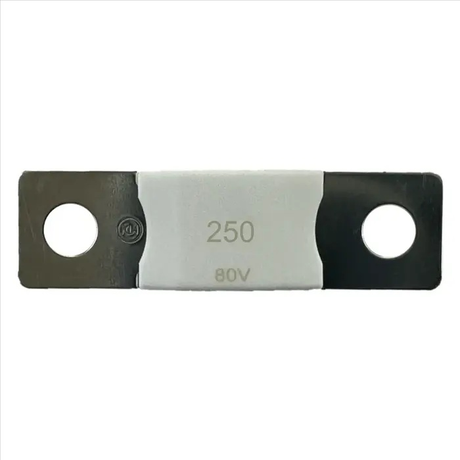

Kategorie se dělí podle místa v sestavě. Na stejnosměrné straně panelů jistí jednotlivé stringy pojistky 1000 V DC naší značky GETI v hodnotách 12, 16, 32 a 50 A. U baterie se pracuje s úplně jinými proudy – tam přicházejí na řadu velkoproudé pojistky MEGA-fuse a MIDI v šroubovacích držácích.

• Držáky MEGA-fuse a MIDI – nejsilnější položka, šroubované držáky pro velkoproudé jištění u baterie.

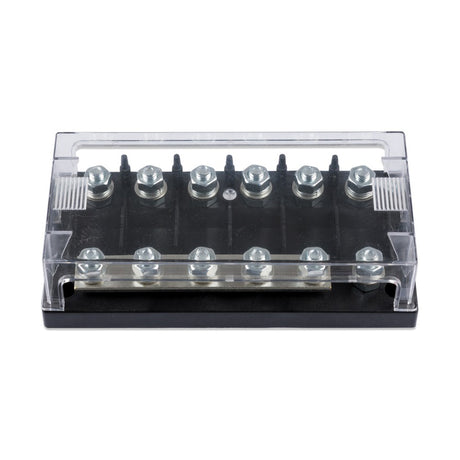

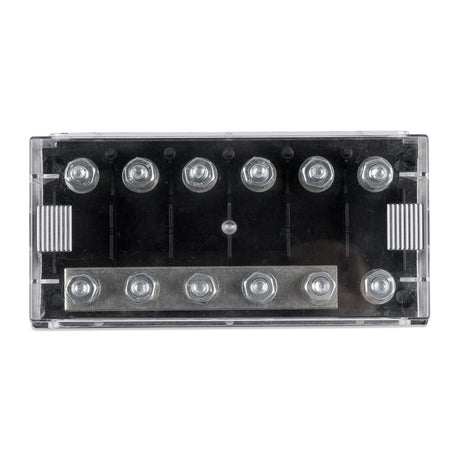

• Šesticestné rozvodné držáky – jištění více větví z jednoho bodu.
• DC pojistky 1000 V – 12, 16, 32 a 50 A pro jištění stringů panelů.

Časté dotazy

Proč nejde použít běžná pojistka z rozvaděče?

Stejnosměrný proud nemá průchod nulou, takže oblouk po přerušení nezhasne sám a musí ho uhasit konstrukce pojistky. Pojistka určená pro střídavé napětí to nezvládne a může hořet dál. U fotovoltaiky se proto používají vložky se stejnosměrným napěťovým označením, typicky 1000 V DC.

Jakou hodnotu pojistky zvolit?

Vychází z jištěného vodiče a z maximálního proudu větve, ne z odhadu. U stringu panelů se řídí údajem výrobce panelu a průřezem kabelu, u baterie proudem, který je zdroj schopen dodat do zkratu. Poddimenzovaná pojistka vypadává bez důvodu, předimenzovaná neochrání vodič.

Odpojení řeší Pojistné odpínače, jištění okruhů Jističe a stykače. Přehled je v kategorii Jistící (ochranné) prvky.
