Elektrické komponenty pro fotovoltaiku

Panely a měnič tvoří jen část systému. Aby elektrárna bezpečně fungovala roky, rozhoduje kvalita propojení: kabely musí snést UV záření a teplotní výkyvy, konektory musí těsnit a jištění musí odpovídat stejnosměrnému napětí, které se chová jinak než síťové.

Co v kategorii najdete

• Solární kabely – jednožilové vodiče s izolací XLPE odolnou UV záření a povětrnosti.
• Konektory – standard MC4 pro propojení panelů a stringů, s krytím IP67.

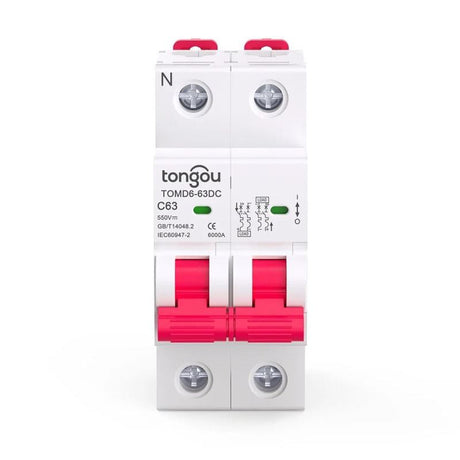

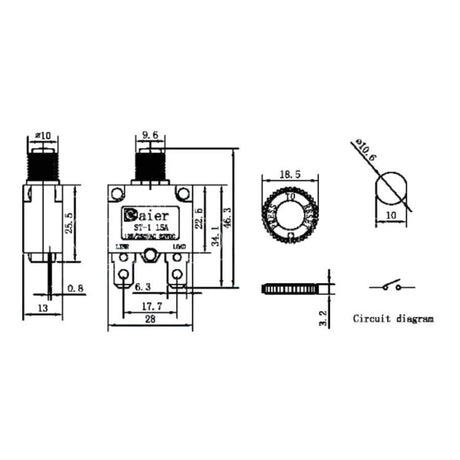

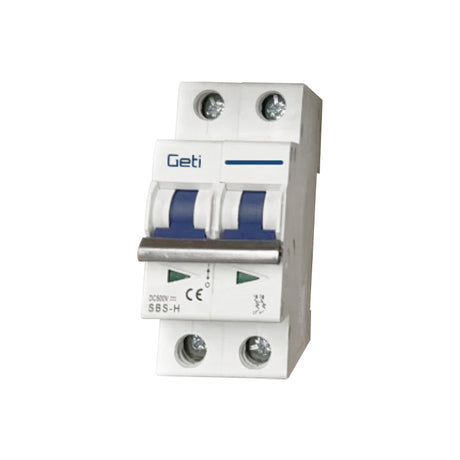

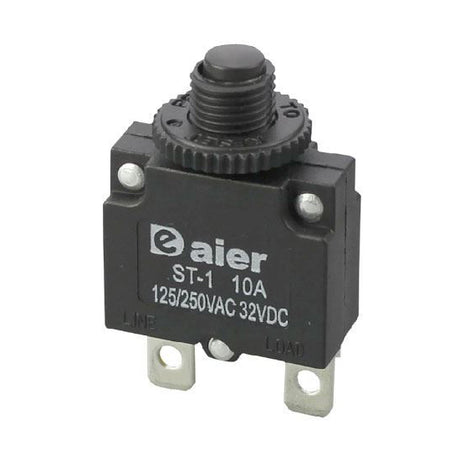

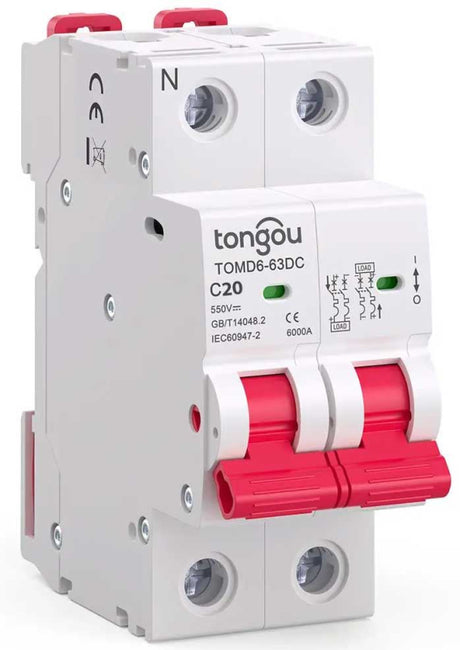

• Jisticí a ochranné prvky – pojistky, odpínače a přepěťové ochrany pro DC stranu.
• Průchodky – vodotěsné provedení kabeláže střešním pláštěm.

Na co si dát pozor

• Průřez kabelu – volí se podle proudu a délky trasy; poddimenzovaný vodič znamená ztráty a ohřev.
• Jištění pro DC – stejnosměrný oblouk sám nezhasne, proto se nesmí použít běžné prvky určené pro střídavý proud.
• Kvalita konektorů – lisování MC4 vyžaduje správné kleště; nedolisovaný spoj se zahřívá a je nejčastější příčinou poruch.

Časté dotazy

Proč nestačí běžný kabel?

Solární kabel má izolaci odolnou UV záření, ozonu a teplotám od mrazu po letní horko na střeše. Běžná instalační izolace na slunci degraduje a praská.

Jsou konektory MC4 vzájemně kompatibilní?

Rozměrově ano, výrobci ale nedoporučují kombinovat různé značky – liší se tolerance a těsnění. Ve stringu se proto vyplatí držet jeden typ.

Jak dlouhý solární kabel použít?

Co nejkratší, aby byly ztráty minimální. Při delších trasách je nutné zvětšit průřez, jinak se část vyrobené energie promění v teplo.

Musí být fotovoltaika jištěná?

Ano. Stejnosměrná strana potřebuje odpínač a u sestav s více paralelními stringy i pojistky – norma je vyžaduje zpravidla od tří stringů výš, u jednoho nebo dvou obvykle ne. Doporučuje se i přepěťová ochrana; panely na střeše jsou nejexponovanějším místem objektu.

Konektory MC4 dodáváme pod vlastní značkou GETI, kabeláž a komponenty doplňují VICTRON ENERGY a další výrobci.
