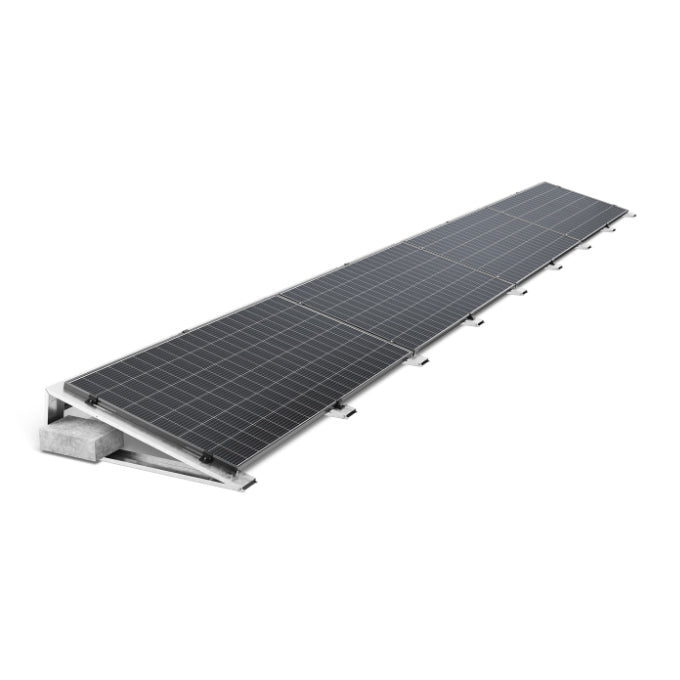

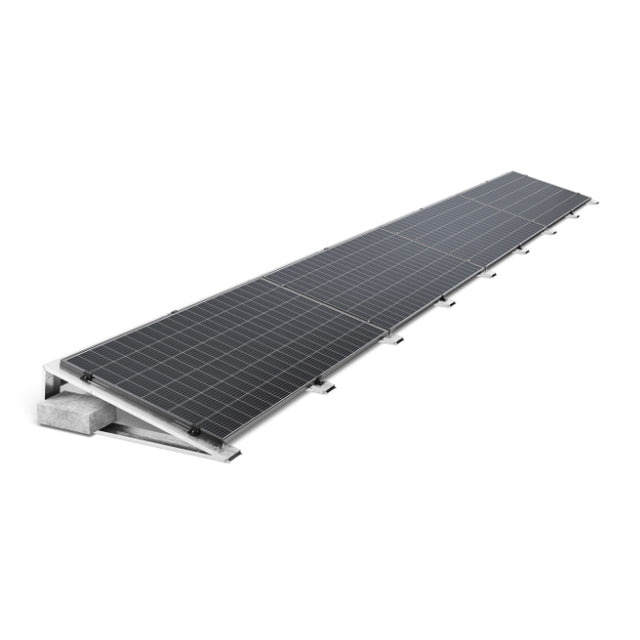

CORAB PB-096 15° mounting system for flat roof panels

Jedná se o nadrozměrné zboží, na které se nevztahuje doprava zdarma. Doba dodání od vytvoření objednávky se může prodloužit o 3-4 pracovní dny.

Systém PB-096 je řešením pro montáž velkých modulů. Určeno pro instalace orientované na jih.
- sklon 15°
- jižní orientace

Sada obsahuje:
- trojúhelníkový držák 15 stupňů - 5 ks
- balení se šrouby -1 ks
- balení se šrouby pro větrnou zábranu -1 ks

- pro uchycení panelů je potřeba koncových a středových úchytů, v závislosti na velikosti rámu panelu


NUTNÉ DOKOUPIT:

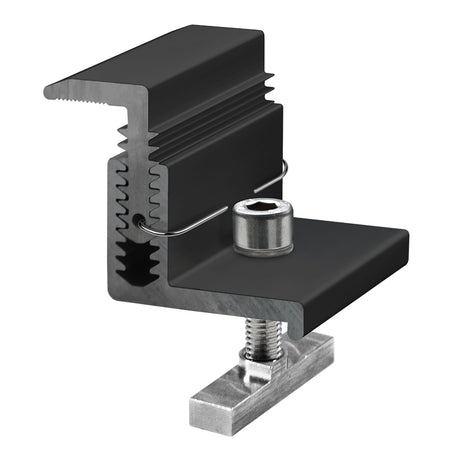

Koncový úchyt

14562381 - Nastavitelný koncový úchyt černý 30x42,5x50mm - 4 ks
14562380 - Šroub s válcovou hlavou M8x35 DIN912 A2 - 4 ks

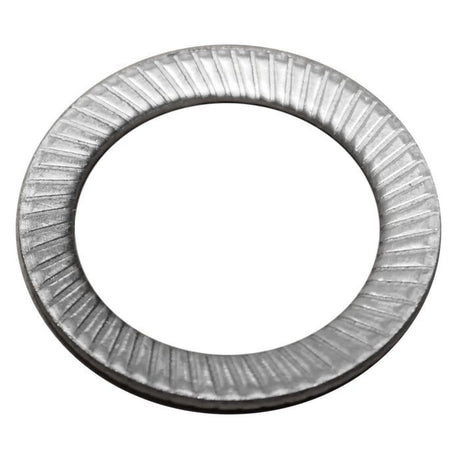

14562378 - Podložka plochá typu "S" M8 DIN9250 A2 - 4 ks

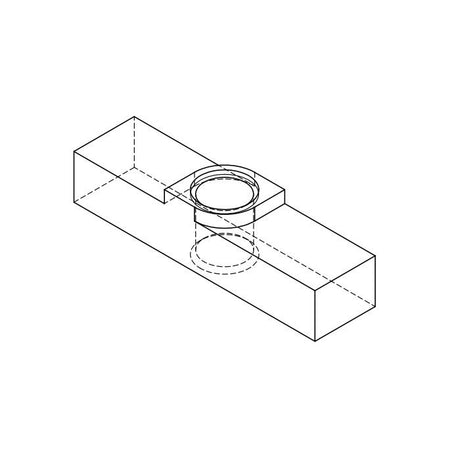

14562377 - Matice obdélníková 10x40x10 - 4 ks

Středový úchyt

14562133 - Střední úchyt s uzemňovacími kolíky černý 41x50 - 6 ks
14562379 - Šroub imbus M8x45 DIN912 A2 - 6 ks
14562378 - Podložka plochá typu "S" M8 DIN9250 A2 - 6ks
14562377 - Matice obdélniková 10x40x10 - 6 ks

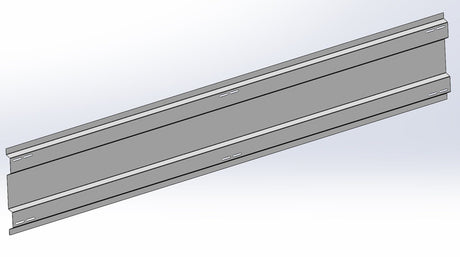

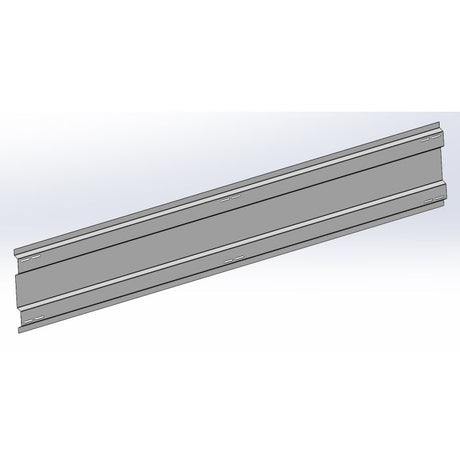

Větrná zábrana k montážnímu systému : 04291021 / 04291050 / 04291231 / 04291103 a závaží

- max. možná velikost instalovaného panelu je 1708-2280 x 1025-1135 mm
- pokud je velikost instalovaného panelu větší než 200 cm délky = sestava jen pro 2 panely

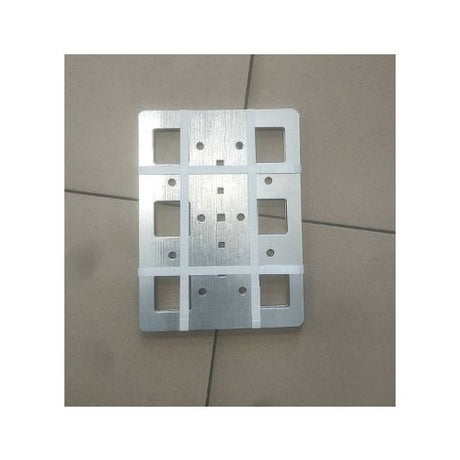

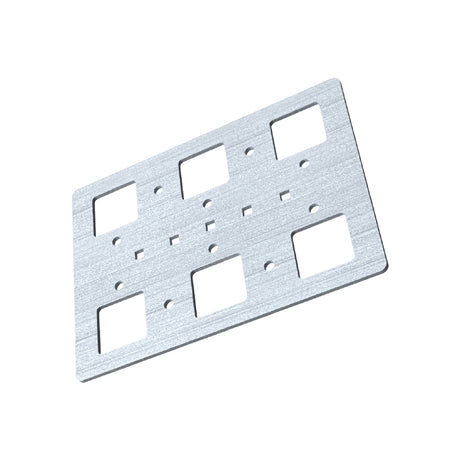

- doplňkové ukotvení 04290101 + šrouby a matice.

Doporučujeme : gumová izolace pro plochou střechu 333x120x6 - 15 kusů

Upozornění : sestavení systému vyžaduje odbornou montáž.
