Roof mounting structures for PV panels

Montážní konstrukce pro fotovoltaické panely na střechu

Střešní konstrukce se skládá ze tří vrstev: kotvení do střechy, nosných profilů a úchytů panelu. U šikmé střechy se kotví střešními háky pod krytinu, u ploché se místo vrtání používají zatížené držáky a systémy s pevným sklonem. Sortiment tvoří převážně vlastní značka TIPA, doplňují ji systémy CORAB a SOLARFAM.

Co v kategorii najdete

• Držáky – nejsilnější část kategorie. Nastavitelné střešní háky pro šikmé střechy i plastové držáky, které se na rovnou plochu jen položí a zatíží.

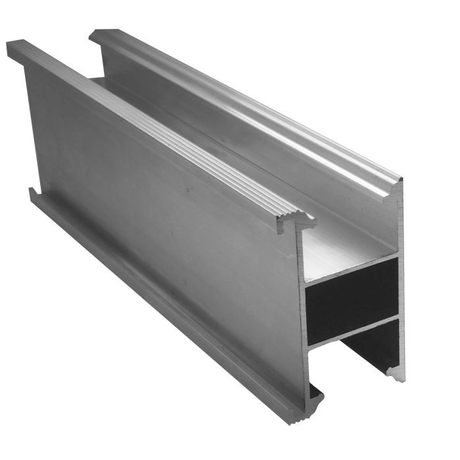

• Profily – hliníkové nosné profily 40 × 40 mm v několika délkách, na které se panely upínají.
• Montážní systémy – kompletní sestavy pro daný počet panelů na rovné střeše se sklonem 15°.
• Větrné a ptačí zábrany uzavírající prostor pod panely.

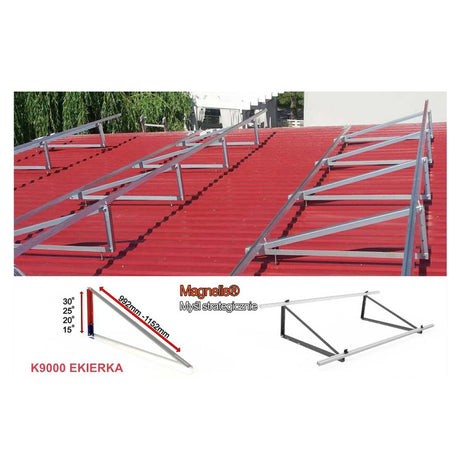

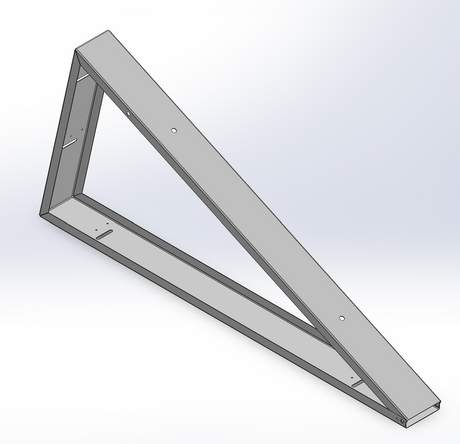

• Montážní trojúhelníky pro nastavení sklonu na vodorovné ploše.

Časté dotazy

Jak dlouhý profil potřebuji?

Délka vychází z počtu panelů v řadě a jejich šířky, plus přesah pro koncové úchyty. Profily se dají spojovat spojkami, takže se dlouhé řady skládají; spoj ale nemá vycházet doprostřed rozpětí mezi kotvicími body.

Jak se montuje střešní hák pod tašky?

Hák se kotví do krokve nebo do latě pod krytinou a vyvede se ven mezi taškami; nastavitelné provedení umožní vyrovnat výšku podle profilu tašky. Taška nad hákem se obvykle musí upravit, aby na háku nedosedala. Práce na střeše a zásah do krytiny patří odborné firmě.

K čemu jsou ptačí zábrany?

Uzavírají mezeru mezi panelem a střechou, kam se jinak stěhují holubi a kavky. Hnízda pod panely znamenají nečistoty, zvýšené riziko poškození kabeláže a zhoršené chlazení. Zábrana typu BirdBlocker se osazuje po obvodu pole panelů.

Hliník, nebo pozinkovaná ocel?

Hliníkové profily jsou lehčí, nekorodují a snadno se s nimi na střeše pracuje. Ocelové díly se používají tam, kde je potřeba vyšší únosnost. Při kombinaci obou materiálů je nutné oddělit spoj tak, aby nedocházelo ke korozi mezi různými kovy.

Spojovací materiál a úchyty najdete v kategorii Příslušenství montážních systémů FV, jiné umístění řeší Konstrukce na karavany a Plotové a balkónové konstrukce. Přehled sekce je v Montážních systémech a konstrukcích.
