Automotive connectors

Konektory a svorky pro automobilovou elektroinstalaci

Kategorie se dělí zhruba na třetiny mezi napájecí konektory, svorky na baterii a vybavení pro tažné zařízení. Právě u tažného zařízení je nejvíc chyb – zapojení má normovaný význam jednotlivých kontaktů a záměna se projeví nefunkčním osvětlením přívěsu.

Co v kategorii najdete

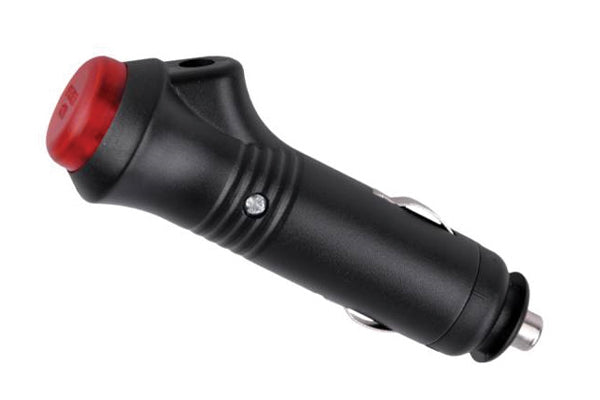

• Napájecí autokonektory – včetně provedení s vypínačem a vodotěsných sad pro rozvody ve voze.

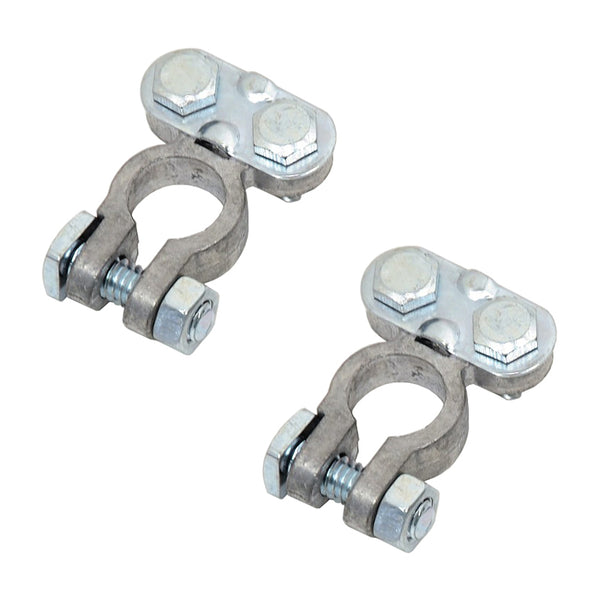

• Svorky na autobaterie – olověné i rychloupínací pro snadné odpojení.
• Zásuvky a zástrčky pro tažné zařízení v provedení sedmipinovém i třináctipinovém, včetně adaptérů mezi nimi.
• Rychlospojky a ISO konektory pro autorádia.

Časté dotazy

Sedmipinová, nebo třináctipinová zásuvka?

Sedm pinů stačí na osvětlení přívěsu, třináct přidává trvalé napájení a okruh pro lednici či osvětlení interiéru u obytných přívěsů. Mezi oběma systémy existují adaptéry, ale funkce navíc přes ně nezískáte – jen zajistí základní osvětlení.

K čemu je adaptér s podporou CANBUS?

Vozidla kontrolují odběr žárovek přívěsu a u LED svítilen vyhodnotí nízký odběr jako vadu. Adaptér tuto kontrolu obejde, takže se nezobrazí chybové hlášení. Používá se výhradně s LED světly na přívěsu, u klasických žárovek nemá smysl.

Proč rychloupínací svorky na baterii?

Umožní baterii odpojit bez nářadí, což ocení každý, kdo vůz odstavuje na zimu nebo často pracuje na elektroinstalaci. Kvalita sevření je ale u nich rozhodující – volná svorka se pod startovacím proudem zahřívá a póly se oxidují.

Jak zajistit spoj proti vlhkosti?

Ve voze se používají konektory s těsněním a spoje se doplňují smršťovací bužírkou s lepidlem. Vodotěsné sady mají těsnicí vložky přímo v těle konektoru. Nechráněný spoj v podběhu nebo na tažném zařízení začne korodovat během jedné zimy.

Lisovací nástroj najdete v kategorii Krimpovací kleště, běžná zakončení v Konektorech faston, očkách, vidličkách a dutinkách. Přehled sekce je v Konektorech, zdířkách, redukcích a spojkách.
