Konektory, zdířky, redukce a spojky

Nejrozsáhlejší část sortimentu součástek. Konektor rozhoduje o spolehlivosti celého spoje – špatně zvolený typ nebo nedolisovaná dutinka se zahřívají a bývají nejčastější příčinou poruchy, i když je zbytek zapojení v pořádku.

Co kategorie obsahuje

• Konektory faston, očka, vidličky a dutinky – lisované spoje pro vodiče v rozvaděčích a spotřebičích.
• Autokonektory – konektory a pouzdra pro automobilové rozvody.
• Banánky a krokosvorky – propojení měřicích přístrojů a laboratorních zdrojů.

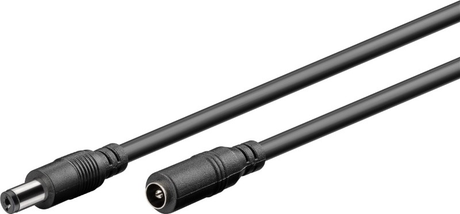

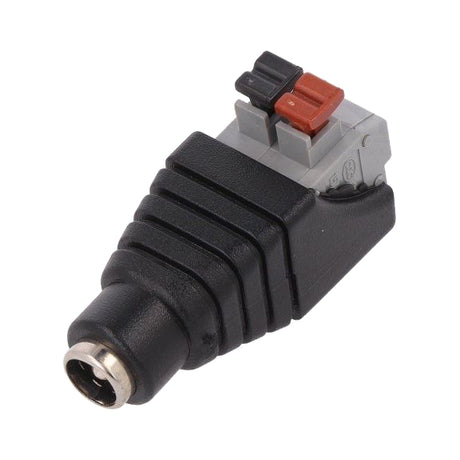

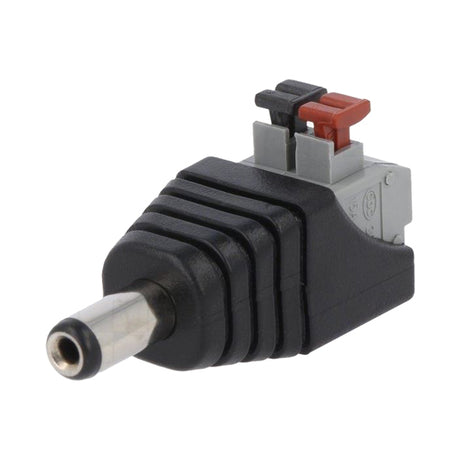

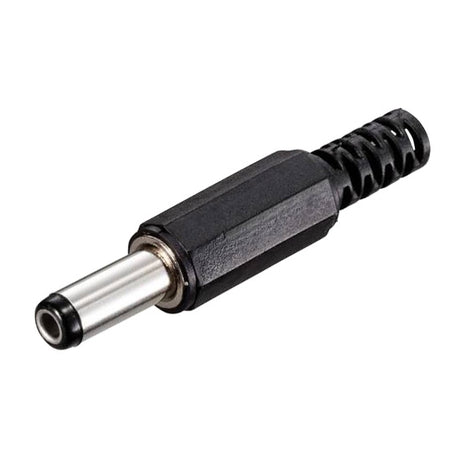

• Napájecí konektory DC, jacky a cinche – napájení a audio propojení.
• Redukce a spojky a pouzdra a držáky baterií.

Na co se zaměřit

• Průřez vodiče – dutinka i faston se volí podle průřezu v mm² nebo podle AWG; volný spoj jiskří, těsný nejde nalisovat.
• Proudová zatížitelnost – konektor musí snést proud obvodu s rezervou.
• Správné nářadí – lisovací kleště odpovídající typu konektoru jsou podmínkou spolehlivého spoje.
• Prostředí – do vlhka a ven volte provedení s těsněním a odpovídajícím krytím.

Časté dotazy

Lze konektory jen zamáčknout kleštěmi?

Ne. Univerzální kleště spoj jen zmáčknou, ale nevytvoří správný tvar. Lisovací kleště pro daný typ konektoru zajistí plynulý přechod a mechanickou pevnost, což je u proudově zatížených spojů zásadní.

Jak správně nalisovat dutinku?

Lisovacími kleštěmi odpovídajícími průřezu vodiče. Izolaci odstraňte jen na délku dutinky, vodiče nezkracujte a po nalisování zkontrolujte tahem – spoj nesmí povolit.

Kdy použít faston a kdy dutinku?

Faston se hodí pro rozebíratelné spojení na plochý kolík, například u spotřebičů a spínačů. Dutinka slouží k zakončení lanka do svorky, aby se drátky netřepily a spoj držel.

Jaký konektor na propojení dvou síťových kabelů?

Spojka RJ45, která propojí oba konce bez nutnosti nové koncovky. U delších tras je ale spolehlivější kabel nahradit celý – každý spoj znamená mírné zhoršení přenosu.

Proč se konektor zahřívá?

Přechodový odpor způsobený volným nebo špatně nalisovaným spojem. Zahřívající se konektor je vždy důvod k okamžité kontrole – je to častá příčina poruch i požárů.

Sortiment doplňují vodiče bez koncovek a bužírky a stahovací pásky.
