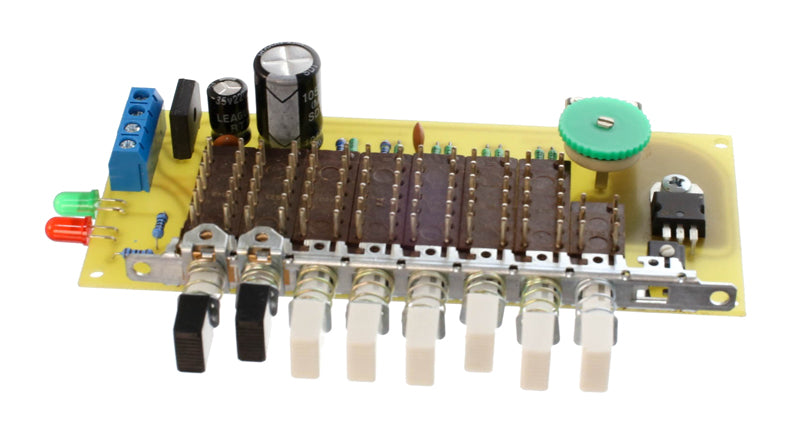

Kit TIPA PT059 Variable power supply with izostats - RETRO EDITION
Regulated power supply kit - RETRO EDITION, voltage regulation by interlocked push-button switches (only one channel active at a time), LM317 regulator, input AC 10–25V or DC 15–35V, output voltage DC 2V / 3.3V / 5V / 9V / 12V / ADJ (6 channels), continuous current load 1A, protection against simultaneous switching of several channels
Not in stock
Regular price
244,00 Kč
201,65 Kč
excl. VAT
Unit price
/
Unavailable
TIPA | SKU:
09810621
Product description
English description, instructions and manual at stavebnice@tipa.eu
Stavebnice PT059 z naší RETRO EDICE, která slouží jako napájecí zdroj regulovaný ve skocích. Samotná regulace není zajištěna potenciometrem, ale přepínači zvanými izostaty. Tyto stavebnicové přepínače fungují tak, že přepnutím jednoho přepínače (izostatu) se automaticky vyřadí doposud sepnutý přepínač. Takto je zajištěno, že nelze mít najednou zapnutých více přepínačů a tedy i více napěťových kanálů, které by se mohly navzájem míchat (avšak při jisté zručnosti pochopitelně více přepínačů naráz sepnout lze). Zapojení využívá velmi rozšířeného a oblíbeného stabilizátoru napětí LM317. Celkem je k dispozici 5 kanálů s pevně nastaveným napětím a jeden uživatelský.
Vstupní napětí: AC 10 - 25 V, DC 15 – 35 V
Výstupní napětí naprázdno (V): DC 2, 3.3, 5, 9, 12, ADJ.
Trvalé proudové zatížení: 1A
Jemné dolazení pomocí trimru
Rozměry DPS: 124 x 53 mm
Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
Stavebnice PT059 z naší RETRO EDICE, která slouží jako napájecí zdroj regulovaný ve skocích. Samotná regulace není zajištěna potenciometrem, ale přepínači zvanými izostaty. Tyto stavebnicové přepínače fungují tak, že přepnutím jednoho přepínače (izostatu) se automaticky vyřadí doposud sepnutý přepínač. Takto je zajištěno, že nelze mít najednou zapnutých více přepínačů a tedy i více napěťových kanálů, které by se mohly navzájem míchat (avšak při jisté zručnosti pochopitelně více přepínačů naráz sepnout lze). Zapojení využívá velmi rozšířeného a oblíbeného stabilizátoru napětí LM317. Celkem je k dispozici 5 kanálů s pevně nastaveným napětím a jeden uživatelský.
Vstupní napětí: AC 10 - 25 V, DC 15 – 35 V
Výstupní napětí naprázdno (V): DC 2, 3.3, 5, 9, 12, ADJ.
Trvalé proudové zatížení: 1A
Jemné dolazení pomocí trimru
Rozměry DPS: 124 x 53 mm
Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
