Spínače a tlačítka

Spínač se volí podle tří věcí: jak se ovládá, kolik obvodů spíná a jaký proud musí snést. Právě proudová zatížitelnost bývá podceněná – spínač dimenzovaný na signální úroveň při spínání motoru nebo osvětlení rychle zoxiduje a přestane spolehlivě spínat.

Co kategorie obsahuje

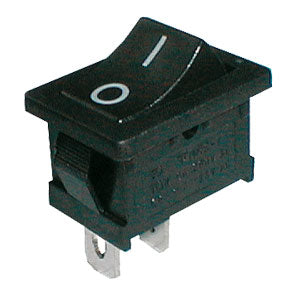

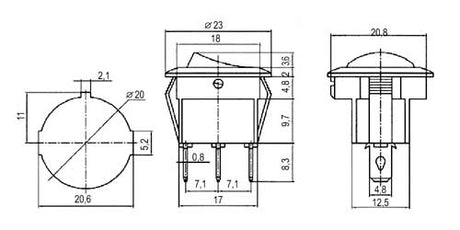

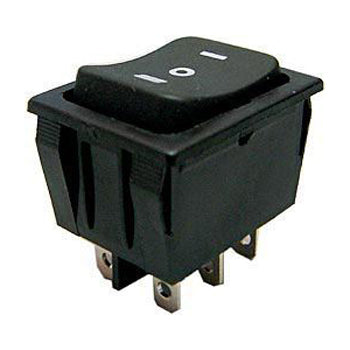

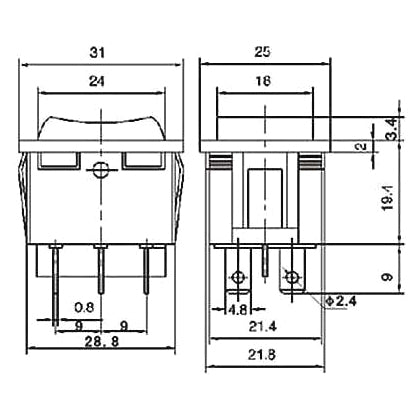

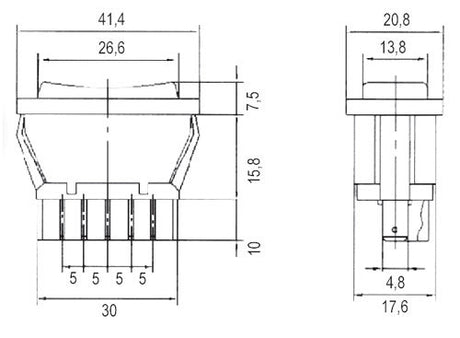

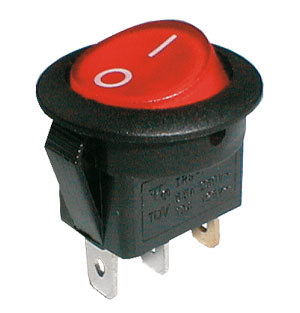

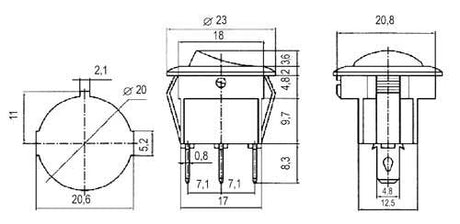

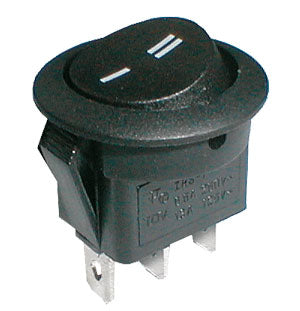

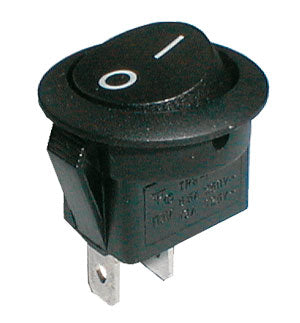

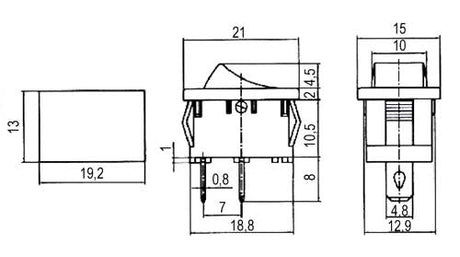

• Kolébkové spínače a přepínače – nejběžnější provedení do panelu, často s podsvícením.
• Páčkové spínače a přepínače – kompaktní, vhodné do přístrojů a rozvodných panelů.

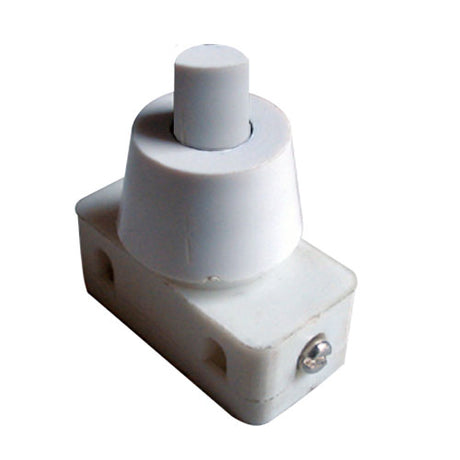

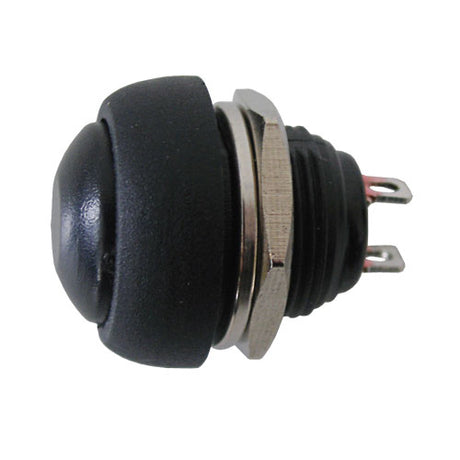

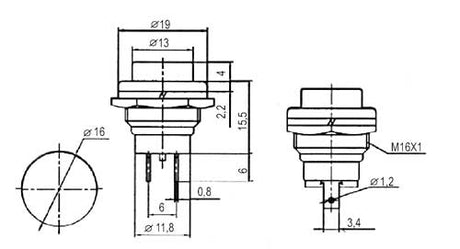

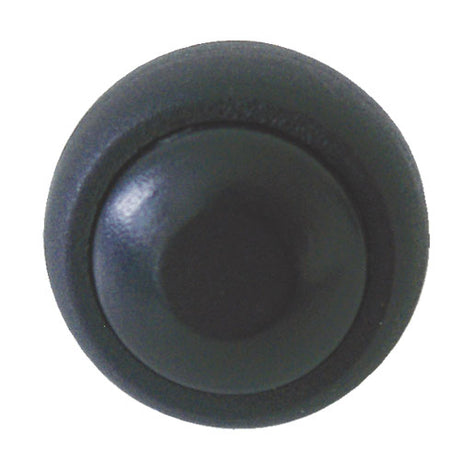

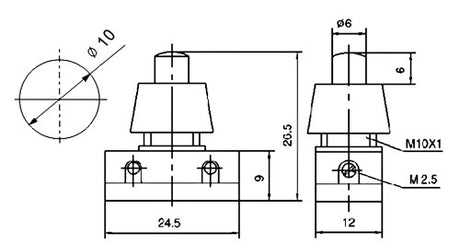

• Tlačítkové spínače – s aretací i s návratem do výchozí polohy.

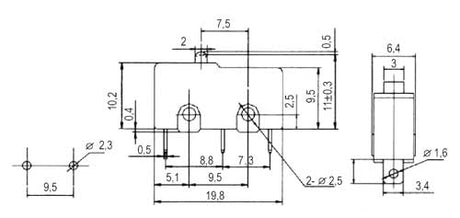

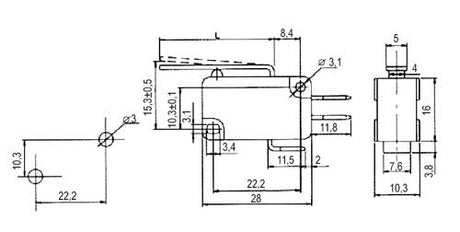

• Mikrospínače – koncové spínače pro detekci polohy v mechanismech.

Na co se zaměřit

• Proud a napětí – dodržte hodnoty uvedené výrobcem; u spínání motorů počítejte s rozběhovým proudem.

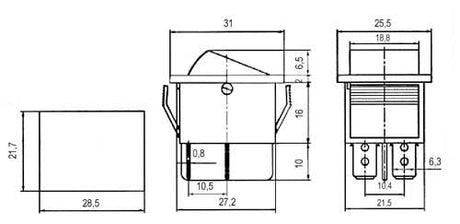

• Počet pólů a poloh – označení jako 2pol./4pin určuje, kolik obvodů spínač ovládá.
• Montážní otvor – rozměr výřezu v panelu musí odpovídat typu spínače.
• Aretace – tlačítko s aretací zůstane sepnuté, bez ní spíná jen po dobu stisku.

Časté dotazy

Co znamená označení ON-OFF-ON?

Jde o přepínač se třemi polohami, kde krajní polohy spínají dva různé obvody a střední je vypnutá. Používá se například pro přepínání směru otáčení nebo volbu zdroje.

Co znamená 2pol./4pin u spínače?

Označuje počet spínaných obvodů a počet vývodů. Dvoupólový spínač spíná dva nezávislé obvody současně, což se používá u síťového napájení pro odpojení obou vodičů.

Jak vybrat spínač k motoru?

Podle proudu s rezervou na rozběhový proud, který je několikanásobkem jmenovitého. Poddimenzovaný spínač se při spínání opaluje a časem přestane vodit.

K čemu je mikrospínač?

K detekci polohy v mechanismech — například jako koncový spínač, který vypne pohon v krajní poloze nebo pozná zavření krytu.

Navazují elektromagnetická relé a konektory a zdířky.
