Kabelová oka pro šroubové spoje

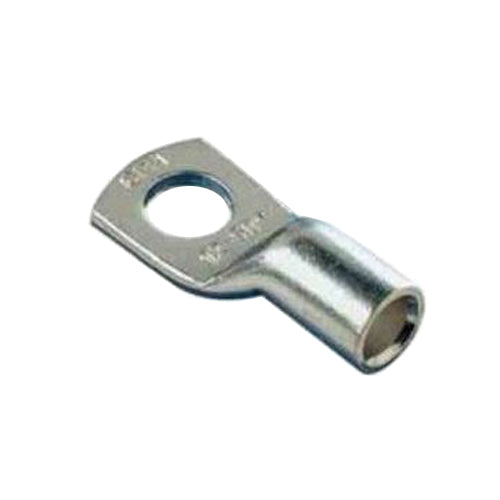

Oko se nalisuje na konec vodiče a jeho kruhová část se přišroubuje pod matici. Proti holému lanku pod podložkou drží spoj tvar, nerozjede se a má stabilní přechodový odpor. Materiálem je pocínovaná měď, která odolává oxidaci. Sortiment doplňuje značka EUROKOMP se sadami.

Na co se dívat

• Průřez vodiče – první číslo v označení; oko musí odpovídat průřezu, ne přibližně.
• Průměr otvoru – druhé číslo; musí sedět na použitý šroub.
• Izolace – izolovaná oka s barevnou objímkou pro menší průřezy, neizolovaná pro silnější vodiče.
• Materiál – pocínovaná měď brání oxidaci v místě lisování.
• Sady – balení s několika velikostmi v pouzdře pro dílnu a servis.

Časté dotazy

Co znamená označení typu SC16-8?

Průřez vodiče v milimetrech čtverečních a průměr otvoru pro šroub. SC16-8 tedy patří na šestnáctimilimetrový vodič a na šroub M8. Obě čísla musí odpovídat – oko s příliš velkým otvorem se pod maticí deformuje a spoj povolí.

Čím oko nalisovat?

U menších průřezů krimpovacími kleštěmi, u silných vodičů hydraulickými nebo pákovými lisovacími kleštěmi s odpovídající matricí. Kladivem a šroubovákem to nejde – spoj vypadá hotově, ale nemá potřebnou plochu dotyku a v provozu se zahřívá.

Dá se oko pájet místo lisování?

Nedoporučuje se. Pájka vzlíná do lanka, které v místě přechodu ztvrdne a při ohybu praská. U silnoproudých spojů navíc pájka měkne teplem a spoj se uvolní. Lisování je pro tento účel správná technologie.

Musí být oko pod maticí samo?

Ideálně ano, s podložkou nad ním. Několik ok pod jednou maticí se povoluje a spoj se zahřívá. Pokud je potřeba spojit víc vodičů, používá se svorkovnice nebo delší šroub s odpovídajícím uspořádáním.

Nástroj najdete v kategorii Krimpovací kleště, další zakončení v Konektorech a zdířkách FASTON a Trubičkových dutinkách. Přehled je v kategorii Konektory faston, očka, vidličky, dutinky.
