PV mounting brackets

Držáky a střešní háky pro fotovoltaické panely

Způsob uchycení určuje krytina. Na šikmé střeše se kotví do krokve nebo latě střešním hákem, na plechové falcované střeše se svírá falc bez proděravění, na rovné ploše se místo kotvení používá zatížený plastový držák. Právě ten je nejsilnější položkou kategorie. Sortiment tvoří vlastní značka TIPA a systémy SOLARFAM a CORAB.

Podle typu střechy

• Rovná střecha – plastový držák ve tvaru vany, který se pokládá na plochu do sklonu zhruba pěti stupňů a zatěžuje se. Nevyžaduje vrtání, ale je nutné dokoupit příslušenství a závaží.

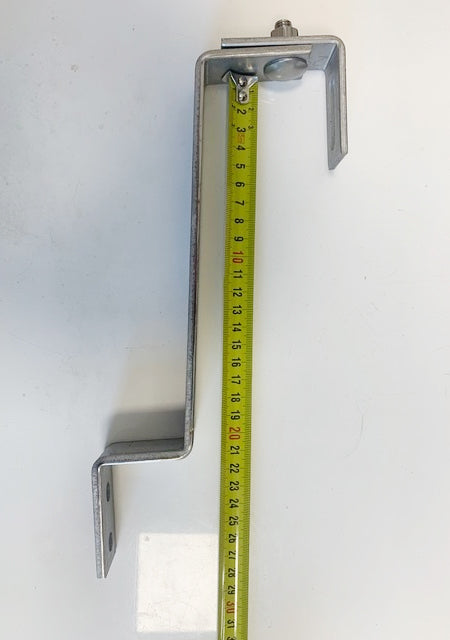

• Taška a šindel – nastavitelné střešní háky, u kterých lze vyrovnat výšku ve dvou osách podle profilu krytiny.

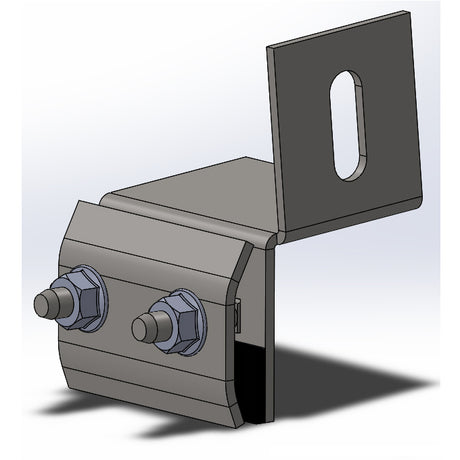

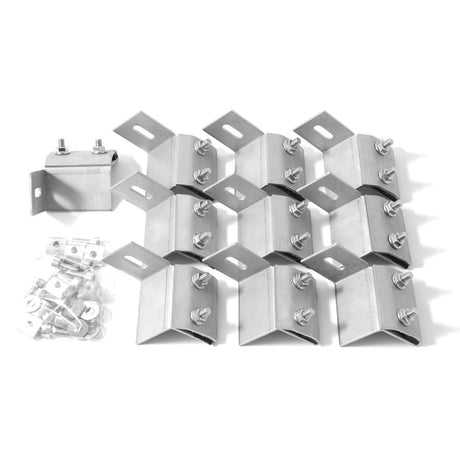

• Falcovaná střecha – úchyty profilu, které se upínají přímo na falc, včetně nízkého provedení.

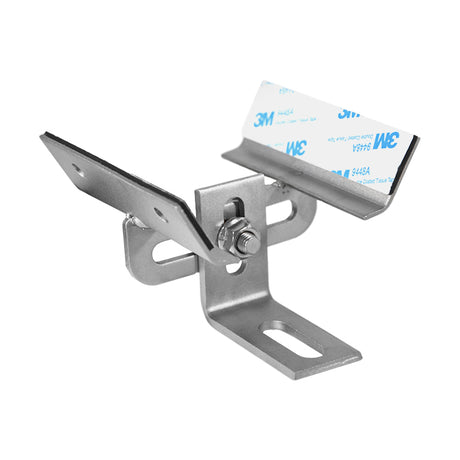

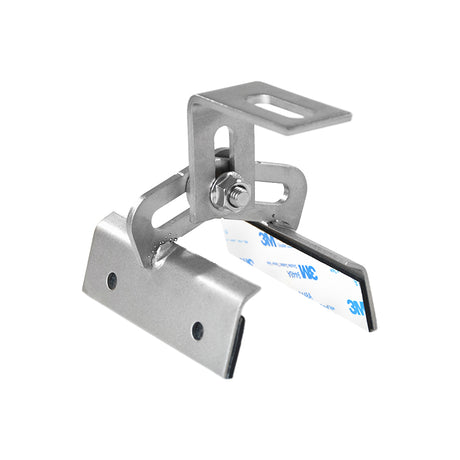

• Vlnitý plech – nerezové držáky určené pro tento typ krytiny.

Časté dotazy

Co všechno je potřeba k plastovému držáku na rovnou střechu?

Samotný držák je jen vana – k němu patří spojovací materiál, úchyty panelu a hlavně závaží, které sestavu udrží ve větru. Bez zatížení systém nefunguje. Množství závaží se stanovuje výpočtem podle lokality, výšky budovy a polohy na střeše.

Proč je hák nastavitelný ve dvou osách?

Protože krokve nejsou nikdy přesně v rovině a tašky mají výškový profil. Nastavením se hák vyrovná tak, aby ležel v jedné rovině s ostatními a zároveň netlačil na krytinu nad sebou. Bez této možnosti by se rozdíly musely dorovnávat podložkami.

Kolik držáků na jeden panel?

Vychází to z počtu podpor nosných profilů a z podmínek zatížení sněhem a větrem; běžně se panel opírá minimálně o dva body na každé straně. Přesný počet a rozteč určuje výpočet pro danou lokalitu, ne obecné pravidlo.

Jak se řeší těsnost u háku?

Hák prochází mezi taškami, které se v místě průchodu upravují, aby na něj nedosedaly. Samotná krytina zůstává funkční – nevytváří se prostup skrz plochu, jen se přes ni vede držák. Práci provádí odborná firma, protože chyba se projeví zatékáním až po čase.

Nosné prvky najdete v kategorii Profily, kompletní sestavy v Montážních systémech. Spojovací materiál je v Příslušenství montážních systémů FV, přehled v Montážních konstrukcích FV panelů na střechu.
