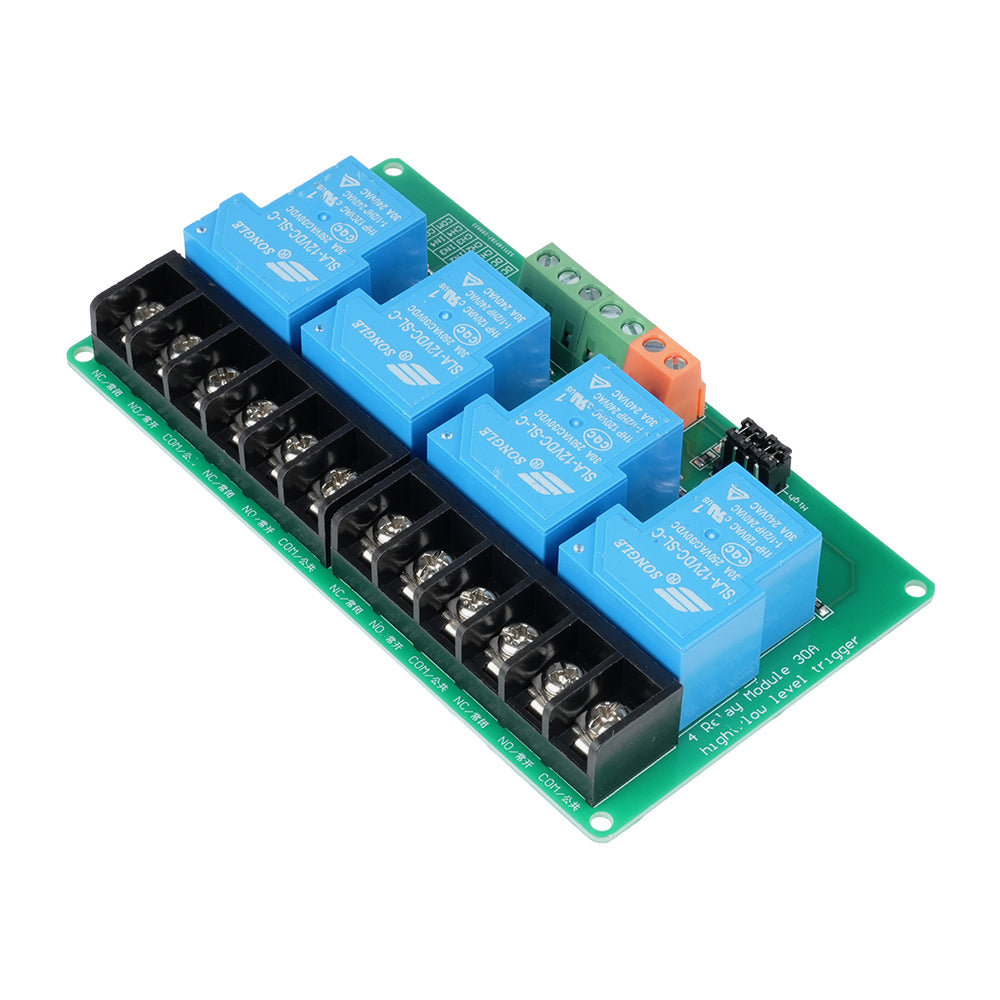

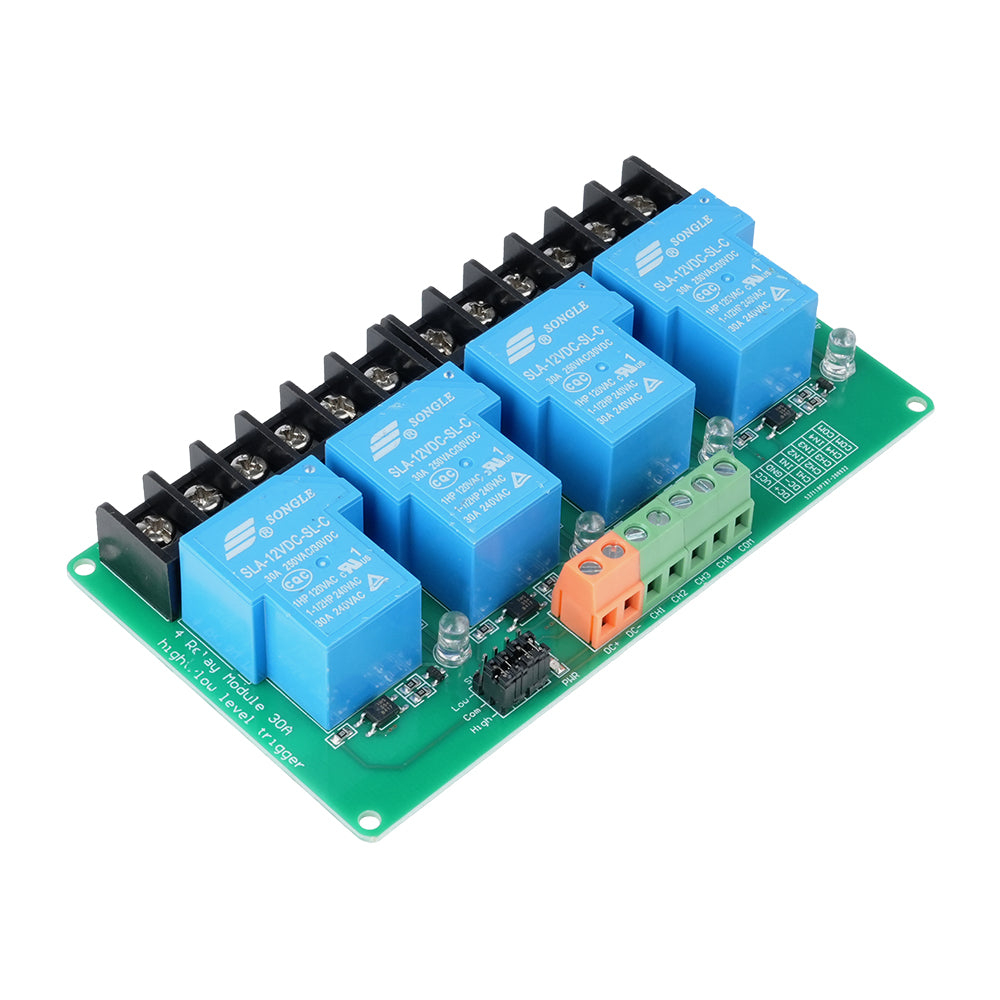

Modul čtyřkanálového relé 12V 30A s optoelektronickou izolací, volitelná úroveň spínání

Potřebujete ovládat nezávisle dvě výkonná elektrická zařízení, stavíte průmyslovou automatizaci, nebo rozšiřujete chytrou domácnost o robustní spínací prvky? Prémiový čtyřkanálový 12V reléový modul s extrémní zatížitelností 30 A představuje nekompromisní řešení pro bezpečné a nezávislé spínání silových zátěží.

Tento silný modul disponuje plným optoelektronickým oddělením řídicí logiky od silové sítě a nabízí unikátní možnost nastavení spínací úrovně samostatně pro každý kanál (High nebo Low úroveň). Je ideální volbou pro spínání motorů, topných těles, čerpadel, nebo jako výkonný člen pro řídicí systémy Arduino, ESP32, Raspberry Pi a PLC.


Hlavní přednosti:

- Čtyři nezávislé kanály (4-Channel): Umožňuje plnohodnotné, na sobě nezávislé ovládání čtyř různých spotřebičů z jedné kompaktní desky.
- Maximální spínací proud až 30 A na kanál: Relé jsou dimenzována na vysokou proudovou zátěž. Robustní vnitřní konstrukce kontaktů minimalizuje riziko spečení při spínání náročných spotřebičů.
- Univerzální spínání High / Low: Pomocí jednoduchých zkratovacích propojek (jumperů) přímo na desce si sami zvolíte, zda má daný kanál spínat při logické nule (Low), nebo logické jedničce (High).
- Dokonalá izolace optočlenem (Optocoupler Isolation): Řídicí mikrokontrolér je stoprocentně galvanicky chráněn před nebezpečným síťovým napětím a indukčními rázy ze spínané strany.
- Zesílené silové svorkovnice: Masivní šroubové svorky zaručují bezpečné a pevné připojení vodičů o větším průřezu, které jsou pro stabilní přenos proudu 30 A klíčové.


Technické specifikace:

- Typ produktu: čtyřkanálový výkonový reléový modul (4 Channel Relay Module)
- Napájecí napětí modulu (VCC): 12 V DC
- Maximální spínaný proud: 30 A na jeden kanál
- Maximální spínané napětí: 250 V AC / 30 V DC
- Ochrana obvodu: Galvanické oddělení optočlenem (Optocoupler Isolation)
- Volitelná logika: High Level / Low Level Trigger (nastavitelné pro každý kanál jumperem)
- Typ kontaktů relé: Přepínací (NO - normálně otevřený, COM - společný, NC - normálně uzavřený)
- Indikace: LED diody signalizující přítomnost napájení a aktuální stav sepnutí jednotlivých kanálů
- Rozměry desky: Kompaktní deska s integrovanými montážními otvory v rozích pro snadnou fixaci

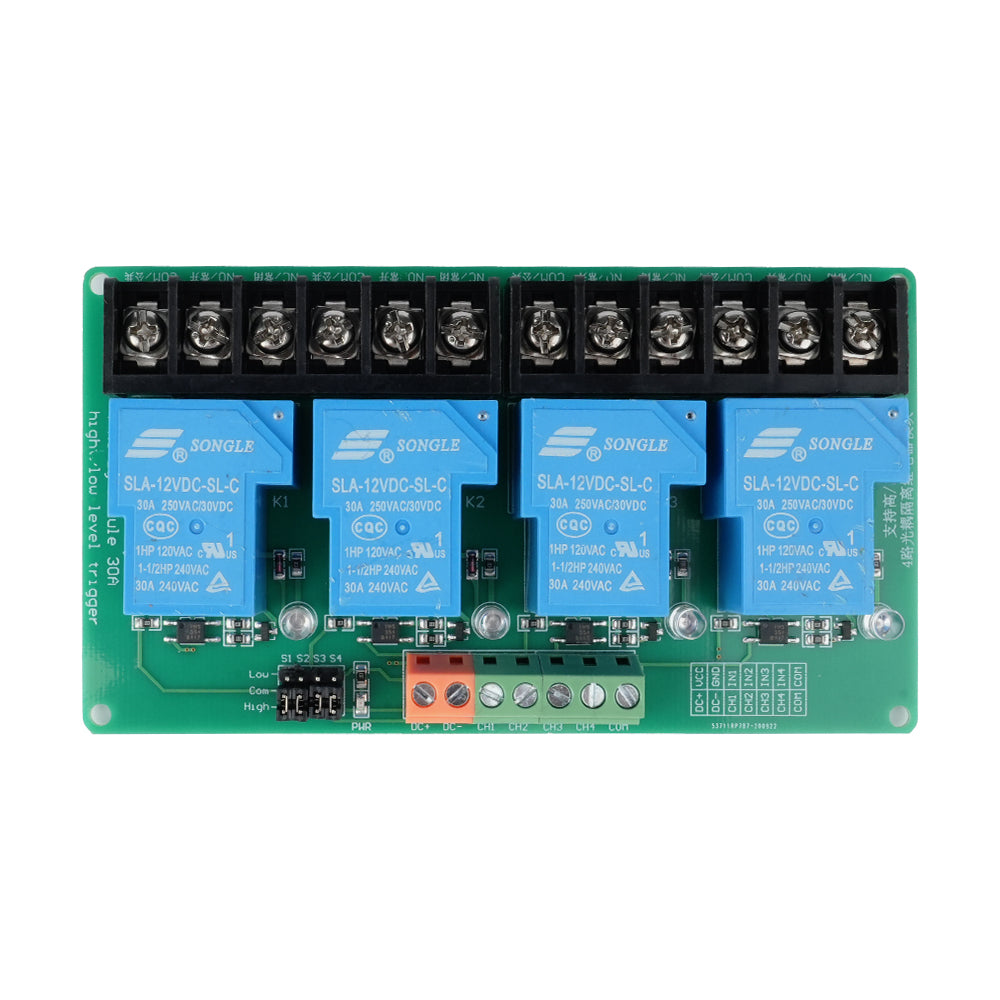

Zapojení ovládací svorkovnice:

- DC+: Kladný pól napájení (12 V)
- DC-: Záporný pól napájení (GND)
- CH1 / IN1: Řídicí vstup pro první kanál
- CH2 / IN2: Řídicí vstup pro druhý kanál
- CH3 / IN3: Řídicí vstup pro druhý kanál
- CH4 / IN4: Řídicí vstup pro druhý kanál

Nenechte se omezovat slabými komponenty. Zabezpečte své projekty a získejte plnou kontrolu nad silovými spotřebiči díky 4kanálovému 30A reléovému modulu. Vložte jej do košíku a stavte bezpečně!
