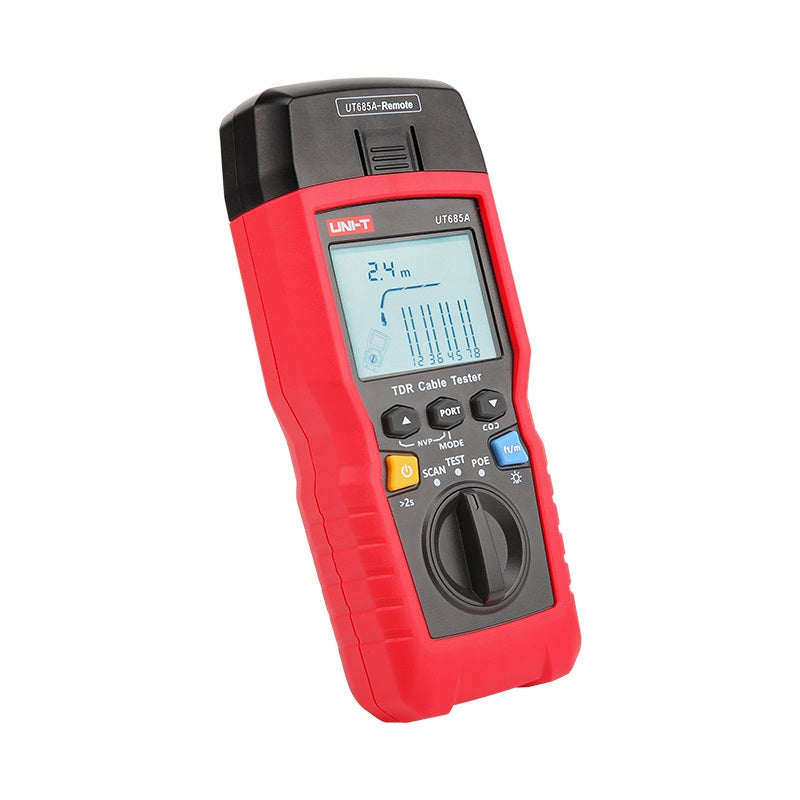

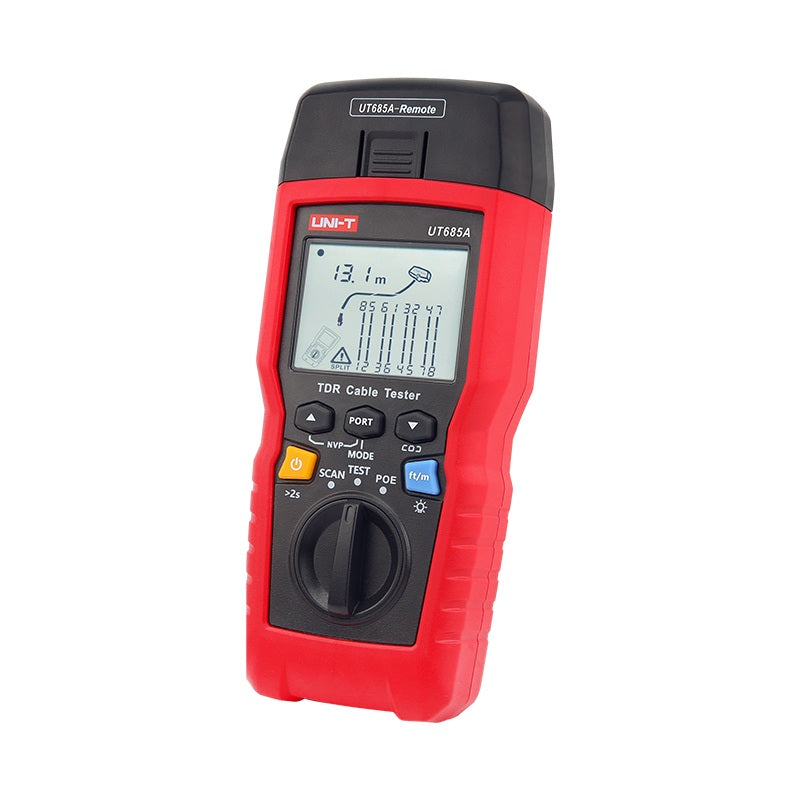

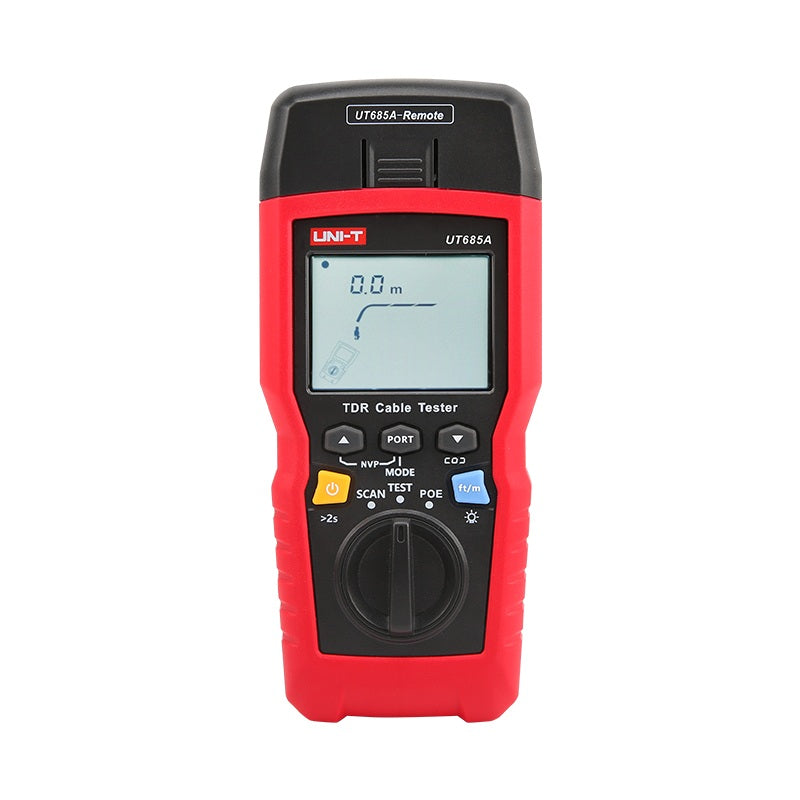

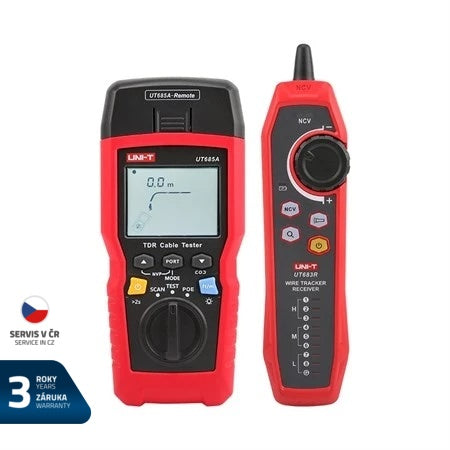

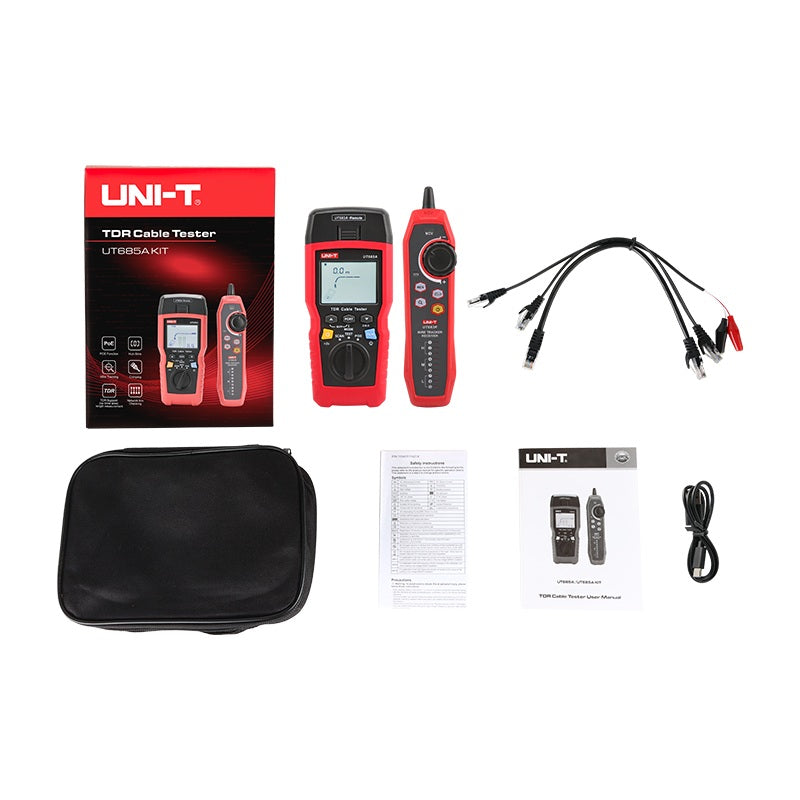

UNI-T UT685A KIT kábelvizsgáló

Erre a termékre 3 év garanciát vállalunk. Az UT685B KIT kábelvizsgáló egy kézi TDR kábelvizsgáló, amely sokoldalú eszköz a hibák lokalizálásához, valamint a kábelek (CAT 5, CAT 6, UTP, FTP és SSTP, POE-érzékeléssel), amelyet a sodrott érpárok összekötésének állapotának felderítésére és diagnosztizálására, a hálózati szolgáltatások észlelésére, a hálózati kábelezésben előforduló rövidzárlatok/nyitott áramkörök felderítésére, az érpárok szétválasztására, a hibás összekötések stb. észlelésére használnak. Használható továbbá annak megállapítására is, hogy van-e PoE-tápellátás (POE-modul) a hálózati kábelezésben, valamint a PoE-szabvány (802.3AF, 802.3AT, 802.3BT) megfelelőségének ellenőrzésére. A képernyőn egyszerre megjeleníthető a vezetékek térképe, a kábel hossza, a megszakadt áramkör helye és egyéb információk. A kábeltesztelő pontosságával, egyszerű kezelhetőségével és jól látható kijelzőjével tűnik ki, ami ideális eszközzé teszi a hálózati kommunikáció karbantartásához,
Emelje a hálózati infrastruktúra diagnosztikáját professzionális szintre az UNI-T UT685A kézi tesztelővel. Ez a csúcskategóriás eszköz a fejlett TDR (Time Domain Reflectometry) technológiát alkalmazza, amely nemcsak a kábelek hosszának pontos mérését teszi lehetővé, hanem a rézvezetékekben fellépő hibák villámgyors lokalizálását is.
Akár CAT 5E, akár CAT 6 vagy CAT 6A típusú hálózatokat kezel, ez a készülék elengedhetetlen társává válik. Valós időben képes felismerni a kábelkárosodásokat, a bekötési hibákat vagy a PoE (Power over Ethernet) tápellátás jelenlétét. Az intuitív kezelésnek és a jól áttekinthető, háttérvilágításos kijelzőnek köszönhetően azonnali áttekintést kap a kábelezés állapotáról, ami jelentősen lerövidíti a karbantartáshoz és javításokhoz szükséges időt


Termékjellemzők: - sokoldalúság: számos kábel típust támogat, beleértve az UTP, FTP és SSTP sodrott érpáros kábeleket is
- Kapcsolási leképezés: polaritásérzékelés, veszélyes feszültségre (>10 V) figyelmeztetés, krimpelő/leképező interfész, RJ45 csatlakozó
- Pontos hibadiagnosztika: azonnal azonosítja a rövidzárlatokat, a nyitott áramköröket és a felcserélt párokat - Intelligens PoE-felismerés: automatikusan felismeri a tápellátás jelenlétét és meghatározza a PoE-szabványt (802.3af/at/bt)
- vizuális lokalizáció: a skálán megjeleníti a hiba hozzávetőleges helyét a javítás megkönnyítése érdekében - TDR technológia - Port Flashing funkció: a jelzőfény villogásának köszönhetően segít gyorsan megtalálni a megfelelő portot az aktív kapcsolón - NCV tesztelés - C-típusú töltőport
- vezetékek nyomkövetése: RJ11 3000 m és RJ45 1000 m Műszaki adatok: Tesztelt kábeltípusok: 1. CAT5/CAT6 sodrott érpáros kábel
2. UTP (árnyékolatlan kábel), 3. FTP (alumíniumfóliával árnyékolt kábel); 4. SSTP (kettős árnyékolású hálózati kábel);

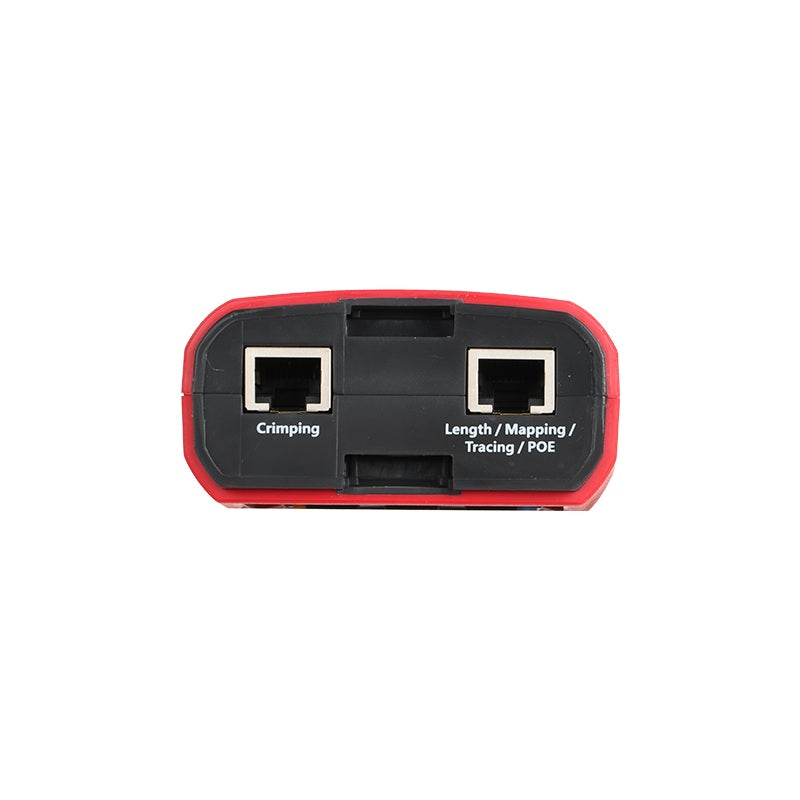

Kapcsolási leképezés: - feszültség alatt álló vezetékek tesztelése: 1. polaritás-érzékelés; 2. veszélyes feszültségre vonatkozó figyelmeztetés (>10 V) - 1:1 kapcsolási leképezés 1. préselő/leképező interfész

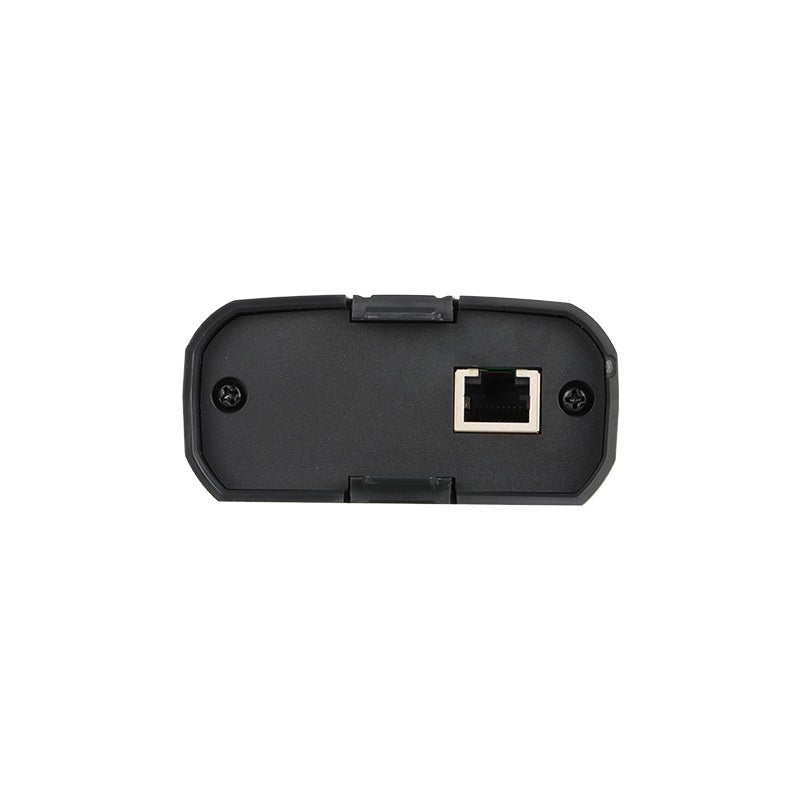

2. RJ45 csatlakozó Krimpelési teszt: - teszt típusa: 8-eres - válaszidő: ?1 s - minimális észlelhető hossz: 10 cm

Hosszúságvizsgálat?: - nyitott áramkörű vezeték hossza: 2,5–300 m: 1 m pontossággal
- pontosság: <20 m: ±1,6 m, 20–100 m: ±2,4 m, >100 m: ±4%. - rövidzárlat helyének észlelése: azonosítja a hiba távolságát POE-tesztelés:
- üzemi feszültségtartomány: DC 5–60 V - Támogatott szabványok: 802.3AF, 802.3AT, 802.3BT Portok tesztelése: - kijelzési mód: LCD-n keresztül

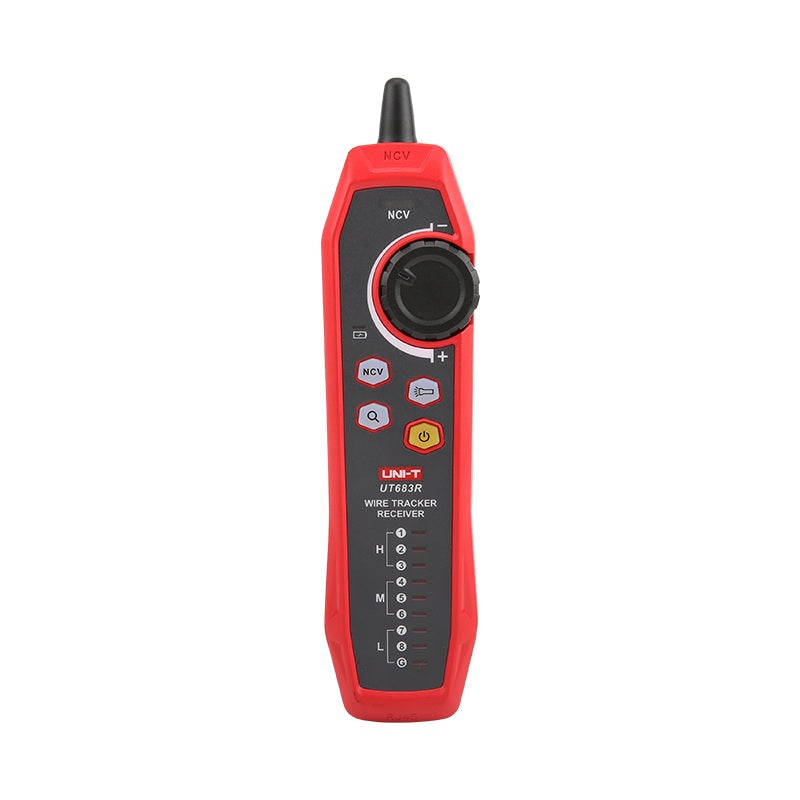

- teljes / fél-duplex felismerés - kapcsolótípusok: 10M / 100M / 1000M - portfelismerés: ellenőrzi az Ethernet-port csatlakozási állapotát Kábelnyomkövetés:
- mérhető kábelhossz (max.): RJ11 3000 m és RJ45 1000 m - működési frekvencia: 125 kHz-es digitálisan modulált jel (nagy pontosság) - hangváltozatok: 2 típus

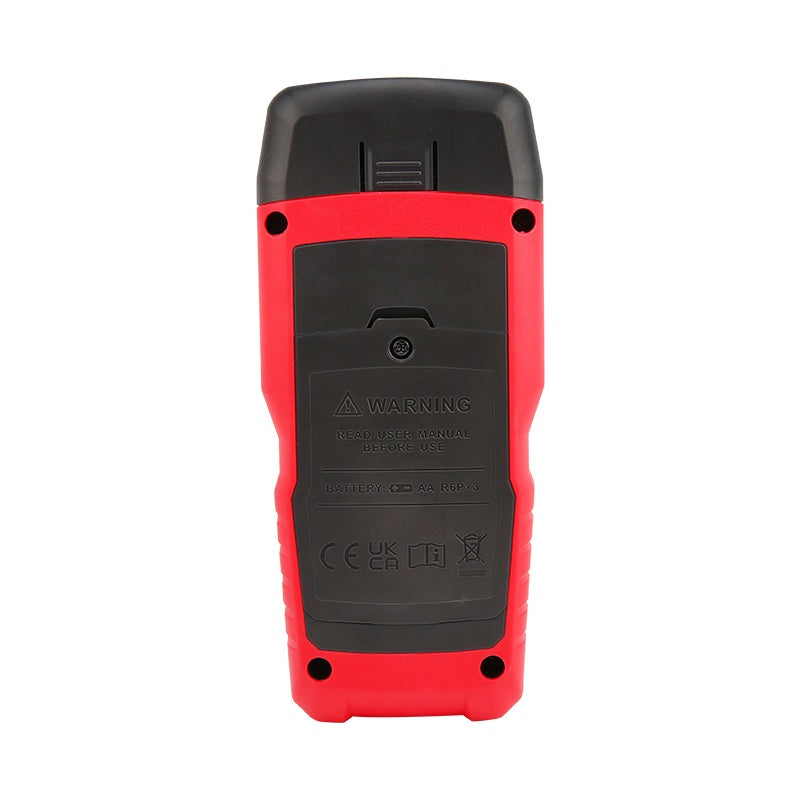

- nyomkövetési mód: zavarmentes Egyéb paraméterek: - 2,8 hüvelykes háttérvilágításos LCD kijelző - bemeneti védelem: 70 V DC - tápellátás: 3 db 1,5 V-os AA alkáli elem
- elemkimerülés-figyelmeztetés - automatikus kikapcsolás: kb. 10 perc - eséspróba: 1 m - a TDR kábelvizsgáló mérete: 181 mm x 80 mm x 39 mm

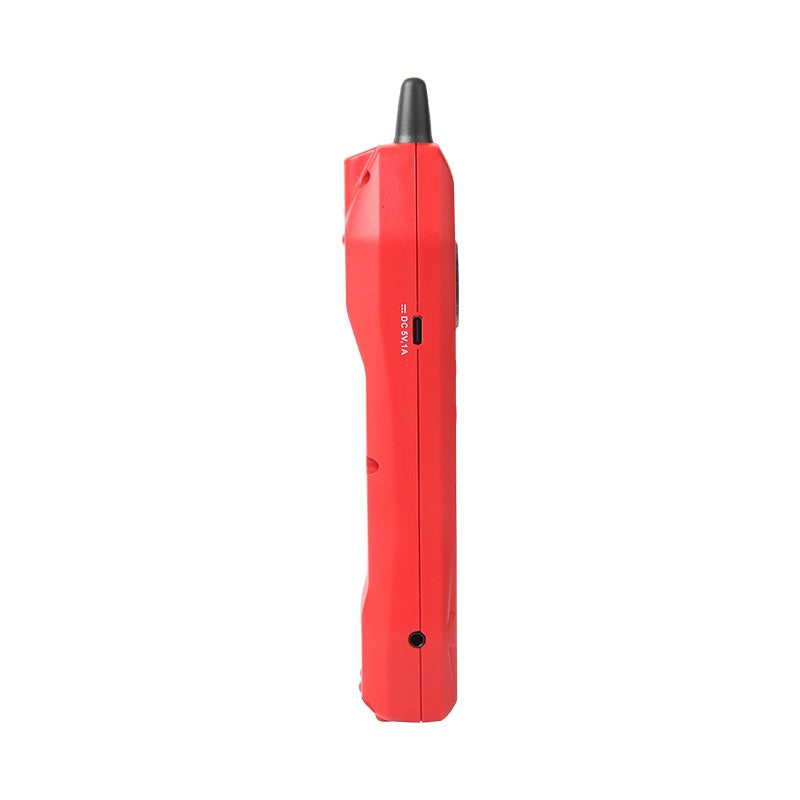

- a vevőegység mérete: 197 mm x 48 mm x 34 mm - a kábelvizsgáló súlya: 360 g - a vevőegység súlya: 127 g - üzemi hőmérséklet: 0–45 °C
- Üzemi páratartalom: 20–75 % relatív páratartalom - Tárolási hőmérséklet: -20–60 °C - Tárolási páratartalom: 10–90 % relatív páratartalom
