LRC UNI-T UT622E multiméter

Erre a termékre 3 év garanciát vállalunk.

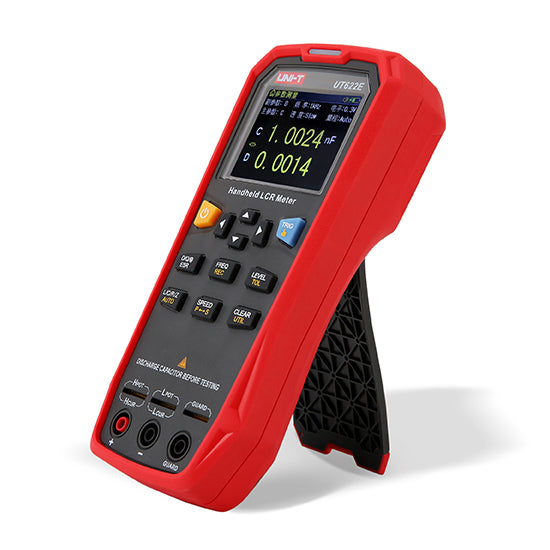

Az UT622E LRC készülék egy kézi mérőműszer alkatrészek – tekercsek (induktivitás), ellenállások (ellenállás) és kondenzátorok (kapacitás), általános impedancia Z és egyenáramú DCR ellenállás – valamint azok másodlagos tulajdonságainak mérésére szolgál: D (veszteségi tényező), Q (minőségi tényező), ? (fázisszög fokban), ? (fázisszög radiánban) és ESR (ekvivalens soros vagy párhuzamos ellenállás). Az alkatrészek paramétereit váltakozó feszültséggel mérjük, választható frekvenciával: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz frekvenciával, valamint 0,1 Vrms, 0,3 Vrms, 1,0 Vrms választható amplitúdóval, 100 ?-os jelforrás kimeneti impedanciánál. Az UT622E készülék az UT622A-hoz képest 1,0 V-os egyenáramú feszültségű mérési lehetőséget is kínál. A mérés legnagyobb pontossága 0,1%.

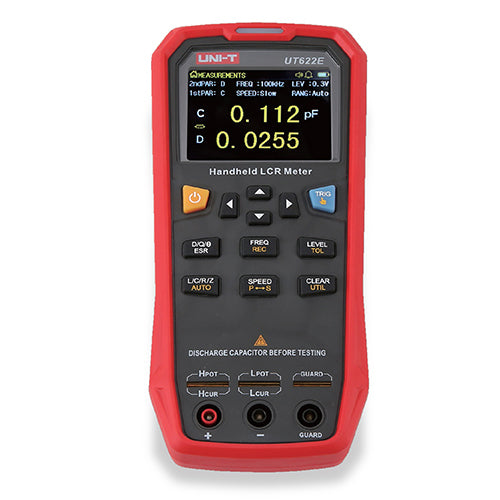

A készülék intuitív, 2,8 hüvelyk átlós TFT LCD kijelzővel rendelkezik, amelynek háttérvilágításának fényereje tíz fokozatban állítható, beépített 1800 mAh-ás nagy kapacitású Li-Pol akkumulátorral, valamint miniUSB-csatlakozóval a töltéshez és a PC-re történő adatátvitelhez. A kijelző maximális értéke az elsődleges paraméterek mérése esetén 99999, a másodlagos paraméterek mérése esetén pedig 0,0001. Mérési mód – egyszeri mérés a TRI gomb megnyomásával vagy PC-ről érkező parancsra; vagy folyamatos mérés beállítható mérési gyakorisággal: 20x/sec, 5x/sec, 2x/sec. A terminálok konfigurációja: 4+1n (UTR-L100k-H) vagy 2+1 (az UTR-002 tesztkábelek és krokodilcsipeszek külön megvásárlása esetén).
A készülék technológiai fejlettségének köszönhetően professzionális felhasználásra is alkalmas – számítógéppel (PC) összekapcsolva olyan munkaállomást hoz létre, amely a megadott paramétertűrés szerint osztályozza az alkatrészeket, és felhasználható gyártósorokon, laboratóriumokban stb.


Termékjellemzők: - kézi RLC mérőműszer alkatrészek elsődleges és másodlagos paramétereinek mérésére - nagy, háttérvilágításos, intuitív TFT LCD kijelző, 10 fokozatú fényerő-beállítás - a kijelző tartománya legfeljebb 99999
- legnagyobb pontosság: 0,1% - alkatrészek kiválasztásának lehetősége a megadott tűréshatár szerint - váltakozó feszültségű mérés: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- választható váltakozó feszültség amplitúdó: 0,1 Vrms, 0,3 Vrms, 1,0 V rms - DCR mérés egyenáramú feszültséggel (1,0 V)
- ekvivalens üzemmód választása (Z <100 ? esetén soros, Z >10 k? esetén párhuzamos) - automatikus alkatrész-azonosítás - beépített nagy kapacitású Li-Pol akkumulátor: 1800 mAh
- tápellátás + töltés: DC 5 V ±0,25 V, >1 A-es adapter - üzemidő egy akkumulátor-feltöltéssel: jellemzően 8 óra - funkciók adatfelvételi és statisztikai módban: AVG, MAX, MIN - hangjelzés a gombok megnyomásakor: igen, be- és kikapcsolható - gombzár: igen
- automatikus kikapcsolás: igen, 5, 15, 30, 60 perc után, vagy kikapcsolva - adatinterfész: mini USB - adatátviteli sebesség a számítógép felé: 9600/19200/38400 baud - akusztikus és optikai riasztás a tűréshatárok összehasonlításakor: kikapcsolva, megfelel, nem felel meg - hangriasztás kiválasztása: rövid sípolás, hosszú sípolás, két rövid sípolás - a tesztelő nullázása nyitott vagy rövidzárt áramkör esetén: igen - a névértékhez viszonyított tűréshatár beállítása: 1%–20%, alapértelmezett 5%
- Alkatrészek számlálása: összes, megfelelő, nem megfelelő Műszaki paraméterek: - Az impedancia elsődleges paramétereinek mérési tartománya:
típus // kijelzési tartomány // minimális felbontás a tartományon belül induktivitás L // 0,001 µH – 9999,9 H // 1 / 0,1 / 0,01 / 0,001 µH
kapacitás C // 0,001 pF – 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
ellenállás R // 0,0001 ? – 99,999 M? // 0,0001 ? általános impedancia Z // 0,0001 ? – 99,999 M? // 0,0001 ?
egyenáramú ellenállás (DCR) // 0,1 m? – 999,99 k? // 0,1 m? - Az impedancia másodlagos paramétereinek mérési tartománya:
típus // kijelzési tartomány // minimális felbontás a tartományon belül veszteségi tényező D // 0,0001 – 9,9999 // 0,0001
minőségi tényező Q // 0,0001 – 99999 // 0,0001 fázisszög fokban ? deg // -179,9° – 179,99° // 0,01°
fázisszög radiánban ? rad // -3,142 rad – 3,1416 rad // 0,001 rad
ekvivalens ellenállás (ESR) // 0,01 m? – 999,99 ? // 0,01 m?


- kijelző: háttérvilágítású, 2,8" átlós TFT LCD kijelző - kijelző tartománya: maximum 99999
- pontosság: legjobb esetben 0,1% - alkatrészek kiválasztása a beállított tűréshatár szerint: igen - mérés DCR üzemmódban: 1,0 V egyenárammal - váltakozó feszültségű mérés: AC 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz - a mérési feszültség amplitúdója: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms - adatátvitel PC-re: igen, a szoftver PC-re történő telepítése után - tápellátás: 1800 mAh-s Li-Pol akkumulátor és (vagy) DC 5 V ±0,25 V, >1 A-es adapter - automatikus töltéskezelés: a készülék kikapcsolt állapotában is - töltő- és adatcsatlakozó: mini USB - működési környezet: hőmérséklet 5–35 °C, páratartalom ?80% - súly akkumulátorok nélkül: 305 g - a termék méretei (H x Sz x M): 190 x 90 x 44 mm - a csomagolás méretei: 225 x 220 x 63 mm
- biztonsági és EMC tanúsítások: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013


Az egyedi csomag tartalma: - UT622E készülék: 1 db - USB interfész kábel: 1 db - UTR-L100k-H négypólusú tesztkábelek: 1 db
- aranyozott rövidzáró lemez UTR-001: 1 db - használati útmutató: 1 db GYÁRTÓ: UNI-TREND www.uni-t.cz
