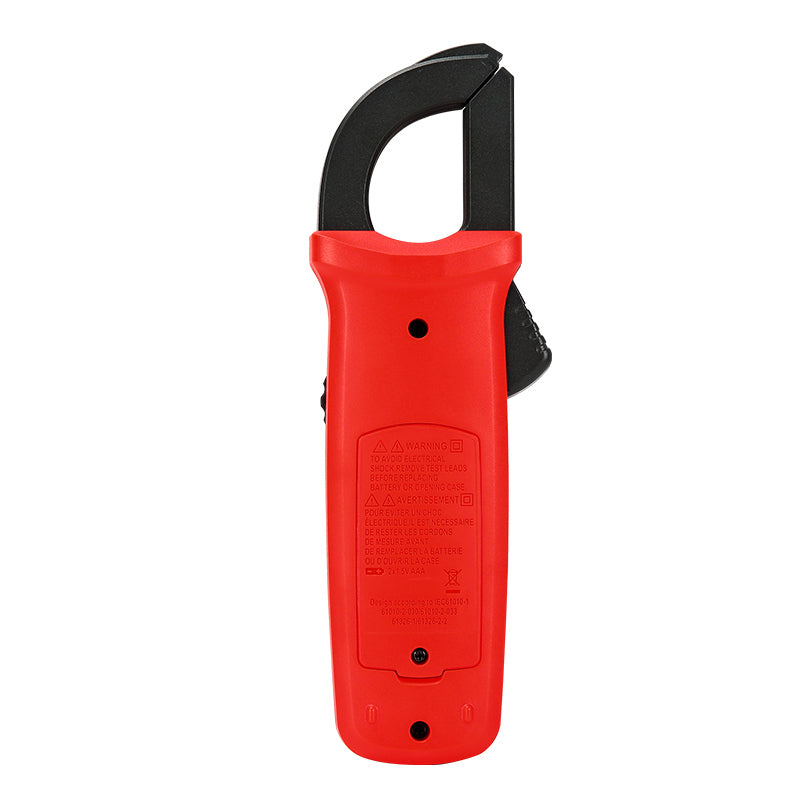

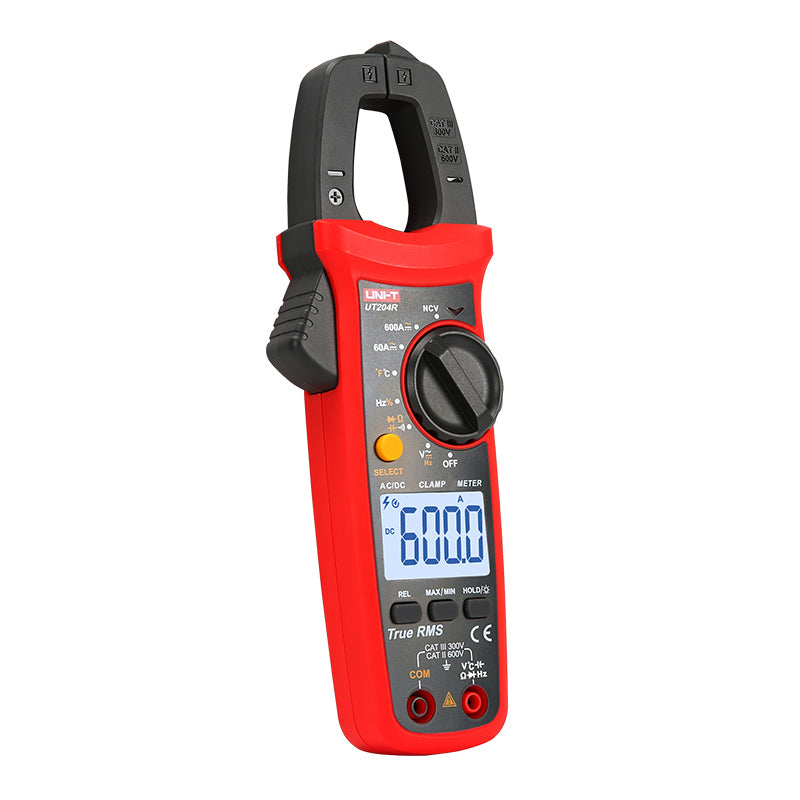

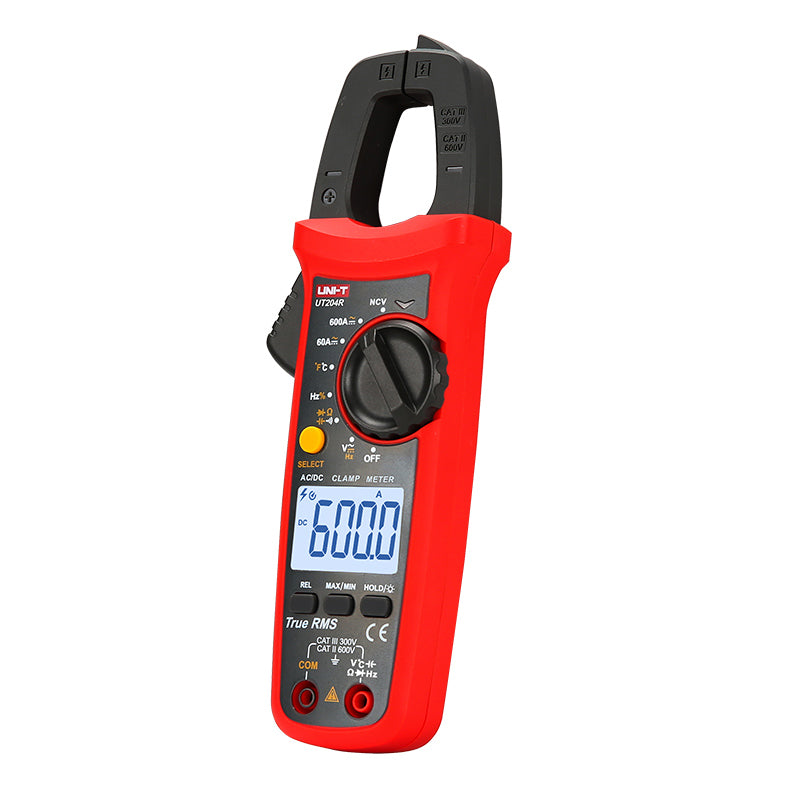

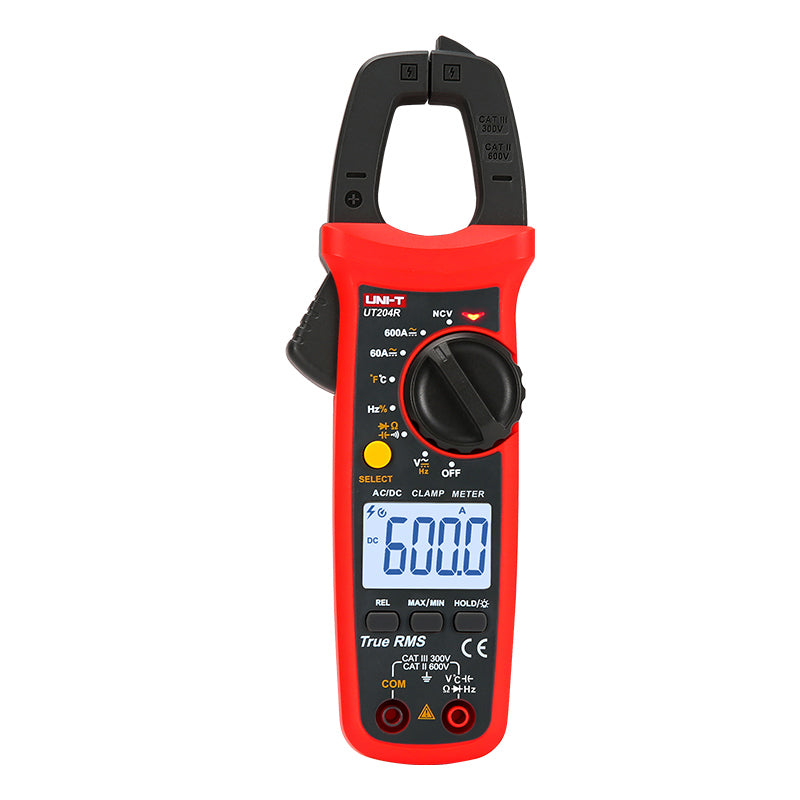

UNI-T UT204R bilincses multiméter

Erre a termékre 3 év garanciát vállalunk. Az UT204R digitális bilincsmérő 600V-ig terjedő váltakozó és egyenfeszültségek, 600A-ig terjedő váltakozó és egyenáramok, valamint 10Hz-60kHz frekvenciák mérésére szolgál kisfeszültségek esetén 600V-ig, illetve 10Hz-10MHz-ig középfeszültségek esetén. Minden tartományban rendelkezik 600V-nál nagyobb feszültségek elleni védelemmel, valamint hangjelzéssel és optikai riasztással. Négyjegyű, 37 x 25 mm méretű, többszegmenses kijelző háttérvilágítással és gyors frissítési sebességgel (3-szor/s). Az érintésmentes elektromos térérzékelés (NCV) lehetővé teszi a feszültség alatt álló vezetők érzékelését két érzékenységben -EFLo és - EFHi a 110V/50/60Hz-es és 230V/50/60Hz-es kisfeszültségű feszültségek esetében. A mellékelt szonda - szondahegy fedele a tesztkábeleken lehetővé teszi a CAT III kisfeszültségű elosztóvezetékeken történő méréseket ívveszély nélkül. A tüskeburkolatok nélkül a tesztkábelek csak CAT II-es kisfeszültségű elosztóvezetékeken mérhetők. A mellékelt K-típusú termoelemmel (nikkel-króm-nikkel-szilícium hőmérséklet-érzékelő) -40°C-tól 1000°C-ig terjedő hőmérsékletmérések végezhetők.
Tápellátó elem 2db 1,5V R03. A mérőműszer energiafogyasztása kb. 1,8 mA. Az áramkör automatikus energiatakarékossági funkcióval rendelkezik. Az alvó üzemmód fogyasztása <11µA, ami hatékonyan meghosszabbítja az akkumulátor élettartamát kb. 400 órára.


Termékparaméterek:

- Feszültség-, áram- és frekvenciamérés nagyfeszültségen 600 V-ig.
- frekvenciamérés 10 Hz-től 10 MHz-ig
- kapacitásmérés 60nF és 60mF között
- hőmérsékletmérés -40 és +1000°C között
- Arányos (relatív) feszültség- és kapacitásmérés
- többszegmenses kijelző és hangos/látványos riasztás
- 600V-nál nagyobb feszültségek elleni védelem az összes tartományban
- feszültség alatt álló vezetők érintésmentes érzékelése
- automatikus tartományváltás
- az áram- és feszültségmérések pontossága a tartományok 1% és 100% között garantált


Műszaki paraméterek:

1. AC árammérés ( tartományok / felbontás / pontosság ):

Hz ~ 100Hz ±(2,0%+5)
600,0A / 0,100A / 50Hz ~ 100Hz ±(2,0%+5)
- A frekvenciafigyelési pontosság a váltakozó áram méréséhez az 50-100Hz tartományban ±(1,0%+5) 0,1Hz-es felbontás mellett.
- 620A túlterhelés elleni védelem


2. Egyenáram mérése ( tartományok / felbontás / pontosság ):

±(2,0%+5)
600,0A / 0,100A / ±(2,0%+5)
- Túlterhelésvédelem 620A-nál


3. AC feszültségmérés ( tartomány / felbontás / pontosság ):

10Hz ~ 10kHz ±(1,0%+5)
60,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5)
600,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5)
- Frekvenciafigyelési pontosság váltakozó feszültségű mérésekhez 10Hz és 60kHz között ±(0,5%+2) 0,01Hz és 0,01kHz közötti felbontás mellett.
- túlterhelésvédelem 600Vrms-nál
- bemeneti impedancia kb. 10MG?


4. Egyenáramú feszültségmérés ( tartomány / felbontás / pontosság ):

±(0,7%+3)
6.000V / 0.001V / ±(0.5%+2)
60,00V / 0,010V / ±(0,5%+2)
600,0V / 0,100V / ±(0,5 %+2)
- bemeneti impedancia kb. 10M?
- túlterhelésvédelem 600Vrms-nál


5. Ellenállásmérés ( tartományok / felbontás / pontosság ):

±(1,0%+2)
6 000k? / 0,001k? / ±(0,8%+2)
60,00k? / 0,01k? / ±(0,8%+2)
600,0k? / 0,1k? / ±(0,8%+2)
6,000M? / 0,001M? / ±(2,5%+5)
60,00M? / 0,01M? / ±(2,5%+5)
- Túlterhelésvédelem 600 Vrms-nál
- Nyitott áramköri feszültség kb. 1V


6. Kapacitásmérés ( tartományok / felbontás / pontosság ):

±(4,0%+5)
600,0nF / 0,1nF / ±(4,0%+5)
6,000µF / 0.001µF / ±(4.0%+5)
60,00µF / 0,01µF / ±(4,0%+5)
600,0µF / 0,1µF / ±(4,0%+5)
6.000mF / 0.001mF / ±10.0%
60.00mF / 0.01mF / ±10.0%
- Túlterhelésvédelem 600 Vrms-nál


7. Hőmérsékletmérés ( tartományok / felbontás / pontosság ):

-°C / 1°C / ± 4°C
+40°C-tól +500°C-ig / 1°C / ±(1,5%+5)
+500°C-tól +1000°C-ig / 1°C / ±(2,0%+5)

-40 °F és +104 °F között / 1 °F / ±6 °F
104°F és +932°F / 1°F / ±(2,0+6)
+932°F és +1832°F között / 1°F / ±(2,5%+4)


8. Frekvencia- és töltésmérések ( tartományok/felbontás/pontosság ):

MHz / 0,01Hz - 0,01MHz / ±(0,1% + 4)
Töltés: 0,1-99,9% / 0,1% / ±(3,0% + 5)

- Megjegyzés: 1 ) Mérési érzékenység:
?100kHz: 200mVrms ? bemeneti amplitúdó ? 30V RMS
>100kHz~1MHz: 600mV RMS ? ? bemeneti amplitúdó ? 30V RMS
>1MHz~10MHz: 1V RMS ? bemeneti amplitúdó ? 30V RMS

- Megjegyzés 2 ) A kitöltés ( szolgálati arány ) mérése csak ?10kHz-es négyszöghullám esetén alkalmazható, amplitúdó: 1V p-p
Frekvencia ? 1kHz Munkaarány (töltés): 10,0% ~ 95,0%.
Frekvencia > 1kHz Működési arány (töltés): 30,0%~70,0%
- Túlterhelés elleni védelem 600 Vrms-nál


9. Az áramkör folytonosságának ellenőrzése:

- Ha a mért ellenállás kisebb, mint 10?, egy folyamatos áramköri jelzőcsengő szólal meg.
- ha a mért ellenállás nagyobb, mint 31?, a megszakadt áramkör jelzése nem szólal meg a csengőhang.
- 10? és 31? közötti bizonytalanság
- Nyitott áramköri feszültség körülbelül 2,0V
- mérés 600? tartományban
- túlterhelés elleni védelem 600 Vrms-nál


10. Diódamérések:

- a félvezető-összeköttetésen átmenő irányban a feszültségesés kisebb vagy egyenlő 2V-nál
- szilícium-összeköttetés esetén 0,5-0,8V-os feszültségesés a jellemző.
- a nyitott áramkör feszültsége körülbelül 4,0V
- mérések a 6,000V-os tartományban


11. Érintésmentes elektromos térérzékelés (NCV):

- EFLo és - EFHi két érzékenységi fokozatban, 110V/50/60Hz és 230V/50/60Hz feszültségű kisfeszültségű áramvezetőkhöz.


Egyéb paraméterek:

- maximális és minimális értékek mérése: igen
- relatív (arány) módú mérés a feszültség- és kapacitásmérésekhez: igen
- adattartás ( HOLD ): igen
- alacsony akkumulátor töltöttségi szint jelzése: igen
- automatikus kikapcsolás: igen
- 1,5 V-os elemes tápegység (R03): 2 db
- háttérvilágítású kijelző mérete: 37 mm x 25 mm
- A termék méretei: 215 mm x 63,5 mm x 36 mm
- a termék nettó tömege: 235 g
- termék színe: piros és szürke


Csomag tartalma: A termékhez tartozó termékek a következők:

- UT204R csipeszes multiméter: 1 db
- Tesztkábelek: 1 pár
- Termoelem K 1000°C-ig: 1db
- 1,5 V-os elem (R03): 2db
- Használati utasítás: 1db


Nagykereskedelmi csomagolás:

- kartondobozonként: 40db
- szabványos karton méret: 485 mm x 295 mm x 385 mm
- standard bruttó kartondoboz súlya: 16,7 kg


GYÁRTÓ: UNI-TREND
https://www.uni-trend.com/
