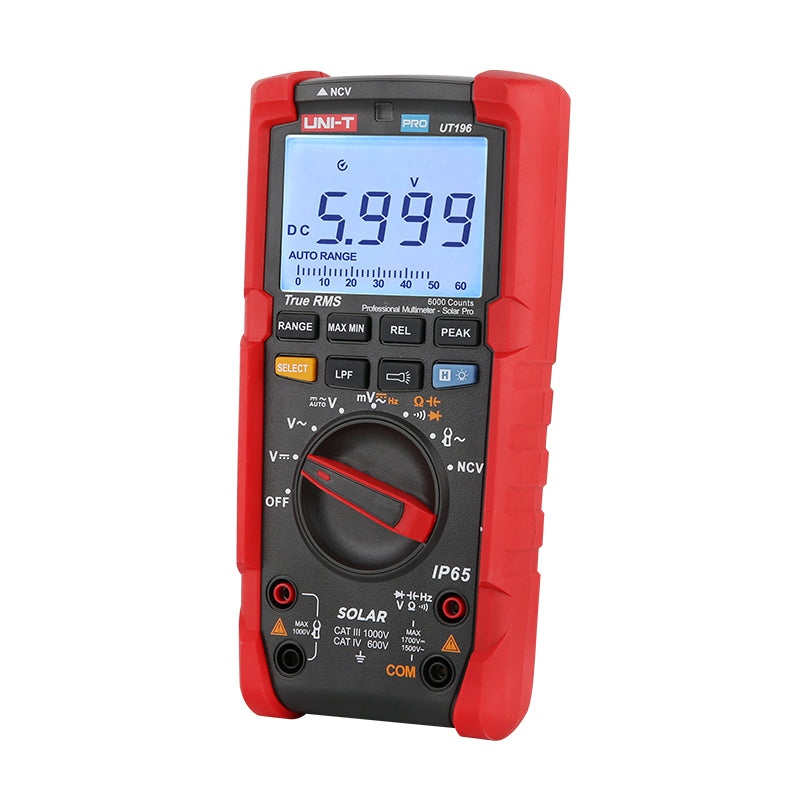

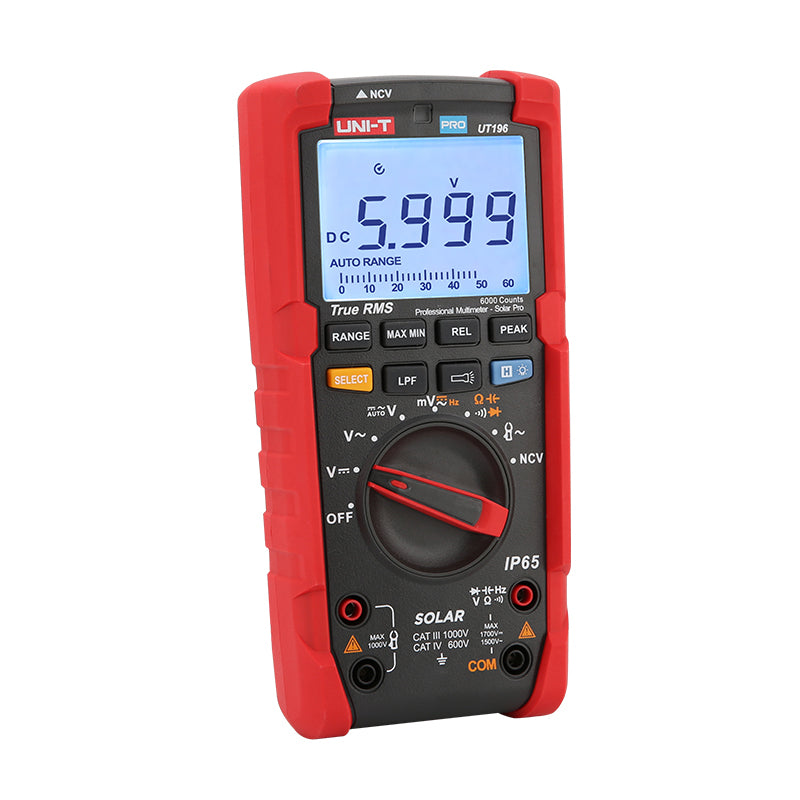

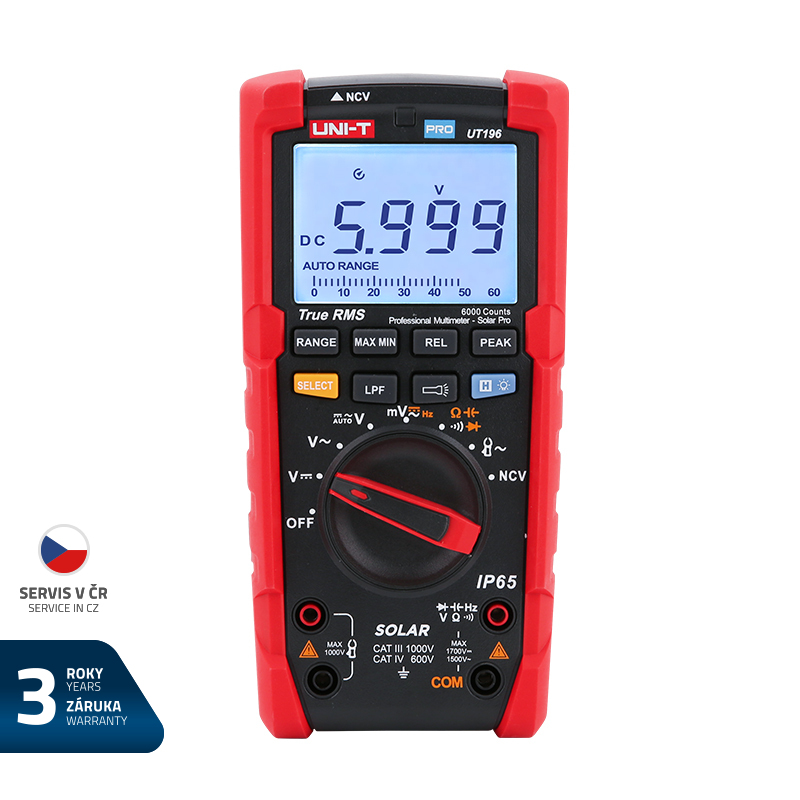

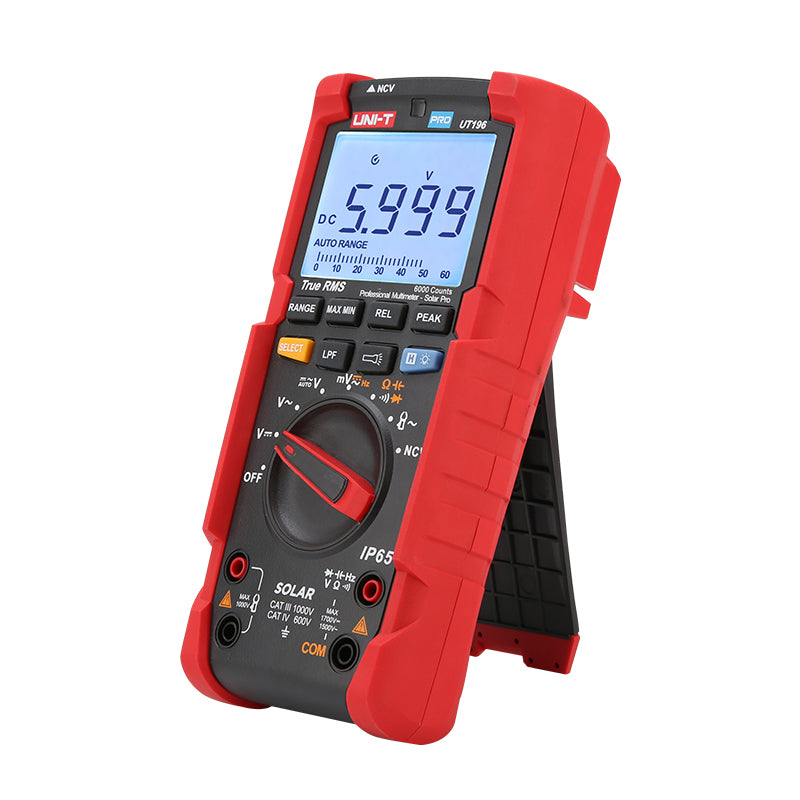

UNI-T UT196 multiméter

Erre a termékre 3 év garancia vonatkozik. Az UNI-T UT196 True RMS Solar Multimeter az UNI-T professzionális terméke a fotovoltaikus vagy szélerőműveket telepítő vagy karbantartó szakemberek számára. A műszer kialakítása lehetővé teszi, hogy zord kültéri környezetben is működjön - IP65 védettséggel rendelkezik, és képes ellenállni a 2 m magasból történő leesésnek. Ez a multiméter 1700 V-ig terjedő egyenfeszültségeket, 1500 V-ig terjedő váltakozó feszültségeket (tényleges effektív értékek) mér 45 és 1000 Hz közötti frekvenciatartományban. Az UT-CS09D Flex kiegészítő áramhurokkal az UT-CS09D Flex lehetővé teszi az 1,5 és 3000 A közötti váltakozó áram érintésmentes mérését is, még szűk helyeken is. Az UT196 emellett frekvenciát, ellenállást, kapacitást, félvezető átmeneteket és áramkör folytonosságot is mér.
Az aluláteresztő funkció lehetővé teszi az inverter által generált RF-interferencia kiszűrését. Az alacsony impedancia üzemmód segíthet az érzékeny áramkörök, valamint a zavaró feszültségeket tartalmazó áramkörök hibakeresésében. A beépített zseblámpa, a fényes háttérvilágítás, valamint a hangos és vizuális riasztások lehetővé teszik a felhasználók számára, hogy sötét és zajos környezetben is biztonságosan és hatékonyan végezhessék munkájukat.
Az UT196 szolár digitális multimétert 1700V DC, 1500Vrms AC túlterhelés elleni védelemmel tervezték, és tesztelték a CAT III 1000V, CAT IV 600V környezetben való biztonságos használatra, valamint CE, UKCA, cETLus tanúsítvánnyal rendelkezik.


Termékparaméterek :

- Multifunkciós multiméter, amely a fotovoltaikus és szélerőművek kül- és beltéri telepítésére összpontosít.
- AC/DC feszültség, ellenállás, kapacitás, frekvencia, diódák, áramkör folytonosságának mérése, külső áramhurokkal és váltakozó áramú áram mérése.
- Kijelző: LCD, kettős, háttérvilágítással
- Maximális kijelzőérték: ±6000, frissítési sebesség 2-3-szor másodpercenként
- analóg oszlopdiagram: igen, 31 szegmens, mérési sebesség 30-szor másodpercenként
- tartományváltás: automatikus/manuális
- automatikus AC/DC feszültség azonosítás: igen
- érintésmentes mezőmérés (NCV): igen
- dióda (félvezető átmenet) teszt: igen, nyitott áramköri feszültség kb. 3 V
- áramkör folytonossági teszt: igen, az áramkör akkor tekinthető zártnak, ha R ? 10?, ekkor a hangjelzés megszólal.
- beépített frekvenciájú aluláteresztő szűrő (LPF): igen, ha az LPF be van kapcsolva, az 1,2 kHz feletti zavaró feszültséget 60 Hz-hez viszonyítva ? -3 dB-es csillapítással csillapítja.
- Relatív üzemmódú mérés: igen
- Csúcsérték-tartás: igen
- kijelző befagyasztása (Data Hold): igen
- Max/Min üzemmód: igen
- Tápellátás: 9V, 6F22 elem
- Alacsony elemszint jelzése: igen, ha a feszültség <7,5V alá csökken.
- automatikus kikapcsolás üresjáratban: igen, 15 perc után

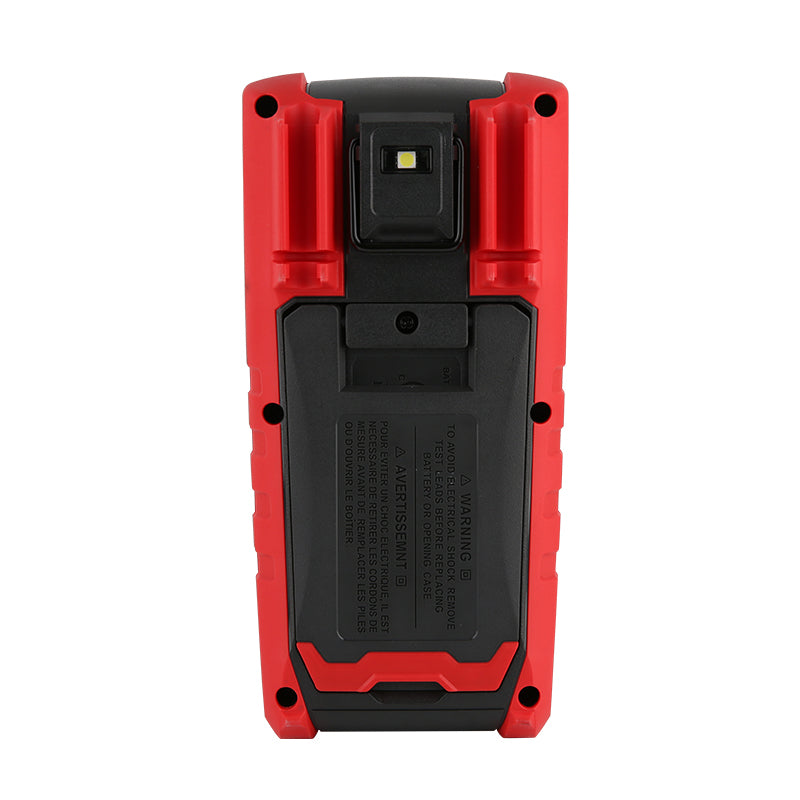

- beépített zseblámpa: igen
- hang- és fényjelzés: igen


Műszaki paraméterek :

Egyenfeszültség mérés (V): Tartomány / felbontás / pontosság
600,0mV / 0,1mV / ±(0,5%+5)
6,000V / 0,001V / ±(0,2%+5)
60,00V / 0,01V / ±(0,2%+5)
600,0V / 0,1V / ±(0,2%+5)
1700V / 1V / ±(0,2%+5)
A mV/DC tartományban a bemeneti impedancia körülbelül 1G?.


Váltakozó feszültség mérése (V): Távolság / felbontás / pontosság
600,0mV / 0,1mV / 45Hz-től 500Hz-ig: ±(0,8%+3); 500Hz-től 1kHz-ig: ±(1,8%+3)
6,000V / 0,001V / 45Hz-től 500Hz-ig: ± (0,8%+3); 500Hz-től 1kHz-ig: ± (1,8%+3)
60,00V / 0,01V / 45 Hz-től 500 Hz-ig: ± (0,8%+3); 500 Hz-től 1 kHz-ig: ± (1,8%+3)
600,0V / 0,1V / 45 Hz-től 500 Hz-ig: ± (0,8%+3); 500 Hz-től 1 kHz-ig: ± (1,8%+3)
1500V / 1V / 45Hz-től 500Hz-ig: ± (0,8%+3); 500Hz-től 1kHz-ig: ± (1,8%+3)
A mV/AC tartományban a bemeneti impedancia körülbelül 10M?.


Automatikus AC/DC feszültségmérés: automatikus tartomány / felbontás / pontosság
0V - 600,0V / 0,1V / DC - 500Hz: ± (2,0%+3); 500Hz - 1kHz: ± (4,0%+3)
LPF, Peak Hold, a bemeneti impedancia 2M?, nem választható az automatikus tartományválasztásnál.


Ellenállásmérés: Tartomány / felbontás / pontosság
600,0? / 0,1? / ± (1,0%+2)
6 000k? / 1? / ± (0,8%+2)
60,00k? / 10? / ± (0,8%+2)
600,0k? / 100? / ± (0,8%+2)
6,000M? / 1k? / ± (1,2%+3)
60,00M? / 10k? / ± (2,5%+5)


Kapacitásmérés: Tartomány / felbontás / pontosság
60,00nF / 0,01nF / REL üzemmódban: ± (3%+10)
600,0nF / 0,1nF / ± (1,9%+5)
6,000µF / 0,001µF / ± (1,9%+5)
60,00µF / 0,01µF / ± (1,9%+5)
600,0µF / 0,1µF / ± (1,9%+5)
6,000mF / 0,001mF / ± (5%+5)
60,00mF / 0,01mF / ± (5%+5)


UT-CS09D Flex AC áramhurok mérése: Távolság / felbontás / pontosság
30,00A / 0,01A / ± (0,8%+8)
300,0A / 0,1A / ± (0,8%+8)
3000A / 1A / ± (0,8%+8)


Frekvenciamérés: tartomány / felbontás / pontosság
60,00Hz-1000MHz / 0,1Hz-0,001MHz / ± (0,08% +4)


Egyéb paraméterek :
- Működési hőmérséklet: 0°C - 40°C (32°F - 104°F)
- Tárolási hőmérséklet: -10°C és +50°C között (14°F - 122°F)
- relatív páratartalom: ?75% RH (0°C - 30°C), ?50% RH (30°C - 40°C)
- üzemi magasság: ?2000m
- EMC-zavartűrés: az EN61326-1: 2013, EN61326-2-2: 2013 szabványoknak megfelelően.
- Tápellátás: 9V 6F22 elem
- külső méretek: 195 x 95 x 58 mm
- súly: 485g
- IP-védelem: IP65
- ejtési teszt: 2m
- Tanúsítás: CE, UKCA, cETLus (CAT III 1000V, CAT IV 600V)
- EN61010-1, EN61010-2-033, EN/IEC 61010-031


Az egyedi csomagolás tartalma :

- UT196 Solar PRO multiméter: 1 darab
- tesztkábelek: 1 pár

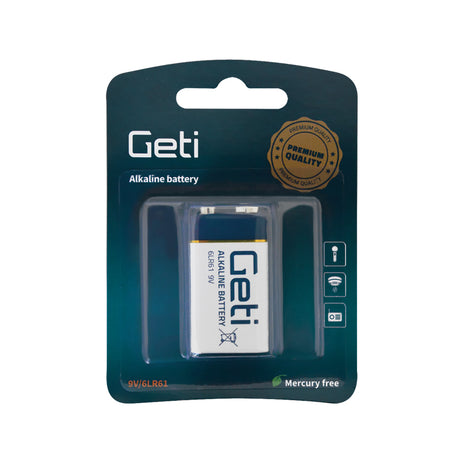

- 9V/ 6F22 elem: 1 db
- Felhasználói kézikönyv: 1db


Gyártó :
UNI-TREND
- www.uni-t.cz
