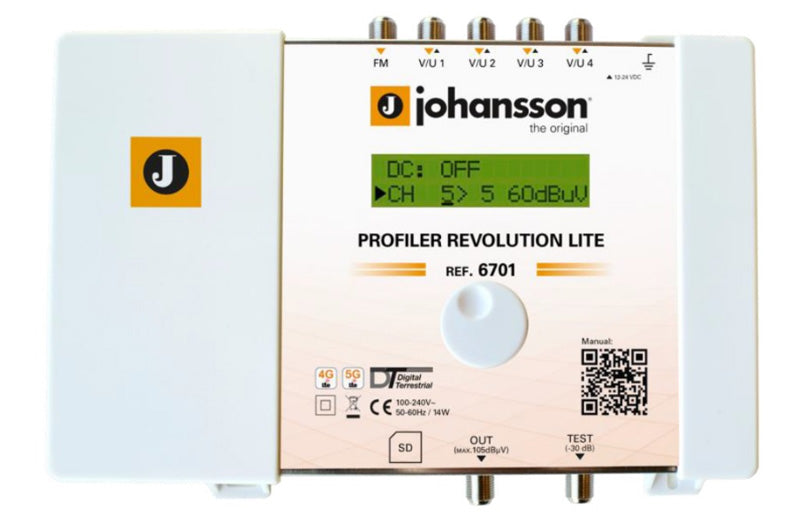

Johansson 6701 Profiler LITE programozható antennaerősítő

A programozható erősítőt STA, ITR elosztáshoz tervezték. A Johansson Profiler Revolution 6701 LITE egy könnyen kezelhető programozható erősítő és csatornakonverter (frekvenciakonverter) földfelszíni VHF/UHF és FM jelekhez több bemenetről, hogy kiváló minőségű jelet szolgáltasson. Az erősítő öt bemenettel rendelkezik : 1x FM + 4x VHF / UHF. Az erősítő maga érzékeli a bemenethez csatlakoztatott legmagasabb TV-csatornát, és ennek megfelelően tartalmaz egy bemeneti szűrő típusú felső megállót az 5G, 4G (LTE) sávban fellépő interferencia csökkentése érdekében, vagy a szűrő ki van kapcsolva, ha 790 MHz feletti TV-csatornákat fogad. Az erősítő automatikusan leolvassa és kijelzi a kiválasztott TV-csatorna jelszintjét, így nincs szükség mérőeszközre a beállításkor. Az erősítő lehetővé teszi a VHF és UHF sávban lévő bármely bemeneti TV-csatorna frekvenciakonverzióját bármely más VHF és UHF sávban lévő TV-csatornára, ami előnyös a különböző szállodák és vendégházak számára, ahol a nagyfrekvenciás kiterjedt kábelezés nagy csillapítással jár. Az egyes TV-csatornákat (vagy klasztereket) automatikusan, valós időben (20 másodpercen belül) szabályozza az AGC, hogy a jelszintek állandóak maradjanak az erősítő kimenetén. Az erősítő több mint 50 TV-csatornát képes kezelni. Ha frekvenciakonverzióra van szükség, a klaszterben csak egy TV-csatorna lehet. Az erősítő kimenetén 9 dB-es dőlés (a 174 MHz-es referenciafrekvenciához képest) beépíthető, hogy kompenzálja a nagy TV-elosztás nagy frekvenciákon fellépő csillapítását. Lehetőség van külső előerősítők csatlakoztatására az erősítő bemeneteire, ekkor a menüben be kell kapcsolni az előerősítő +12V vagy +24V-os tápellátását. Az egész erősítőmodul beállításai jelszóval lezárhatók az illetéktelen változtatások ellen, továbbá lehetőség van a beállítások SD-kártyára történő mentésére, és egy másik modul beállításakor ezeket a paramétereket újra betölteni az SD-kártyáról. Lehetőség van a szoftver frissítésére is az SD-kártyán keresztül.

A jól bevált Profiler 6700-hoz képest a Profiler 6701 LITE valamivel alacsonyabb erősítéssel és szelektivitással rendelkezik, viszont kedvezőbb árú.


Termékparaméterek:

- Egyszerű, intuitív konfiguráció
- 5 bemenet : 1x FM + 4x VHF / UHF
- 1 fő kimenet, 1 teszt kimenet -30 dB
- több mint 50 TV-csatorna (multiplex) feldolgozására és továbbítására képes
- külső előerősítők távoli tápellátásának lehetősége
- beépített belső előerősítők
- 32 programozható szűrő állítható szélességgel 1 vagy 2 multiplexhez
- VHF és UHF csatornák frekvenciakonverziója a VHF és UHF sávok bármely más csatornájára
- valós idejű AGC-szabályozás (akár 20 másodpercig) az egyes TV-csatornákon vagy klaszterekben
- a piacon kapható legélesebb szűrők (50 dB a szomszédos csatornákon)
- kijelzi az egyes TV-csatornák szintjét - nincs szükség mérőeszközre
- automatikusan állítható 5G, LTE szűrők a bemeneteken
- 15 dB-es dőlésszög a kimeneten
- a tápegység cseréje a modul szétszerelése nélkül lehetséges
- jelszavas zárolás a modul beállításaihoz
- a konfiguráció SD-memóriakártyára történő mentésének és későbbi betöltésének lehetősége


Műszaki paraméterek:

- bemenetek száma: 5
- kimenetek száma: 1 + 1 (-30 dB teszt)
- működési frekvenciák: FM (88 - 108 MHz), BIII / DAB (174 - 240 MHz), UHF (470 - 862 MHz)
- Programozható bemenetek: 1 - 4 VHF / UHF
- LTE védelem: 694 MHz, 790 MHz automatikus kiválasztása vagy kikapcsolás.
- Szűrők száma / szélessége: 32x klaszterszűrő / 8 MHz (1 csatorna)
- Programozható szűrők teljes száma: 32
- Erősítés: FM 35 dB, BIII / DAB >65 dB, UHF >65 dB
- Erősítésszabályozás: FM 20 dB, VHF / UHF automatikus (AGC)
- max. bemeneti szint: FM 37 - 77 dBµV, VHF 40 dBµV (64QAM esetén 3/4 kódolási sebességgel) -109 dBµV, UHF 40 dBµV (64QAM esetén 3/4 kódolási sebességgel) -109 dBµV
- maximális kimeneti szint: FM - 113 dBµV (60 dB/IM3), BIII/DAB/UHF - 120 dBµV (60 dB/IM3), VHF/UHF 1x MUX-szal - 113 dBµV, VHF/UHF 6x MUX-szal - 110 dBµV
- UHF szelektivitás: 35 dB / 1 MHz
- dőlésbeállítás: 15 dB
- előerősítő tápellátás: 12 / 24 V, 100 mA max.
- 100 - 240VAC, 50 Hz
- Teljesítményfelvétel: 14 W
- Csatlakozók: F csatlakozó
- súly: 0,8 kg
- méretek: 217 x 165 x 59 mm
- üzemi hőmérséklet: -5 és +50°C között
