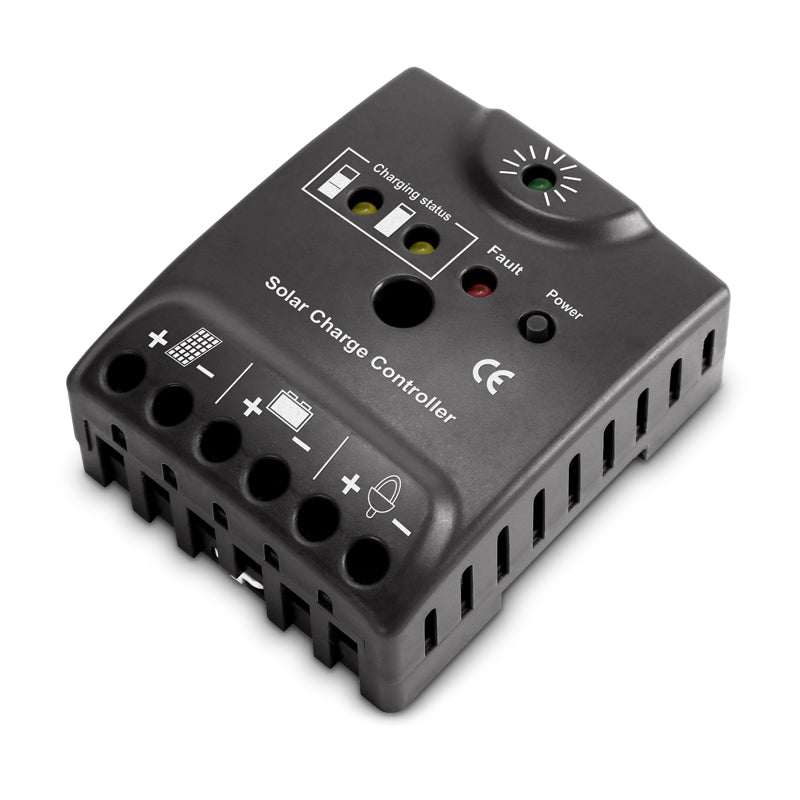

GETI GSR010 12-24V/10A napelemes PWM vezérlő GETI GSR010 12-24V/10A

Geti GSR010 napelemes PWM vezérlő a töltés, az áramfogyasztás és az akkumulátor feszültségének kijelzésével. 12V-os vagy 24V-os rendszerfeszültséghez tervezve, rögzített működési paraméterekkel és 10A maximális töltési és terhelési árammal 120W-12V-os vagy 240W-24V-os panelekhez.
A PWM szabályozók rövid leírása: A napelemes PWM szabályozók a napelemeket közvetlenül a töltendő akkumulátorhoz csatlakoztatják, és a beállított vagy adott akkumulátor kapocsfeszültség elérése után a későbbi szabályozást impulzusáram-korlátozással-megszakítással oldják meg. Ez egységnyi vagy több tíz kHz-es frekvencián történik, és egy LED jelzi. A szabályozók olyan panelekhez alkalmasak, amelyeknek a rendszerfeszültsége megegyezik az akkumulátor feszültségével, ellenkező esetben veszteségek keletkeznek, amikor a panel nem megfelelő V-A karakterisztikája miatt a teljesítmény egy része elvész.


Termékparaméterek:

- Egyszerű napelemes PWM szabályozó ólomsavas akkumulátorokhoz.
- LED jelzés
- védelem az akkumulátor fordított polaritásával, túlterheléssel és rövidzárlattal szemben.
- automatikus kikapcsolás alacsony feszültség esetén
- fordított áramblokkolás
- akkumulátor állapotjelző


Műszaki paraméterek:

- maximális töltőáram: 10 A
- üzemi hőmérséklet: -40 +50 °C
- max. vezeték-keresztmetszet: 16 mm2
- névleges akkumulátorfeszültség: 12V / 24V auto. Érzékelés
- akkumulátortípusok: folyékony elektrolit / gél akkumulátor
- megnövelt feszültség:
14,5V / 29V (folyékony elektrolit)
14,3V / 28,6V (zselés akkumulátor): 14,3V / 28,6V (gél akkumulátor)
- alacsony feszültségű kikapcsolás: 11V / 22V feszültségvezérlésű
- Alacsony feszültségű visszakapcsolás: 12,8V / 25,6V
- védelmek: akkumulátor túlpolaritás, túlterhelés és rövidzárlat ellen
- méretek: 86 × 68 × 36 mm
- a termék súlya: 120 g
