Generátor FNIRSI SG-003A

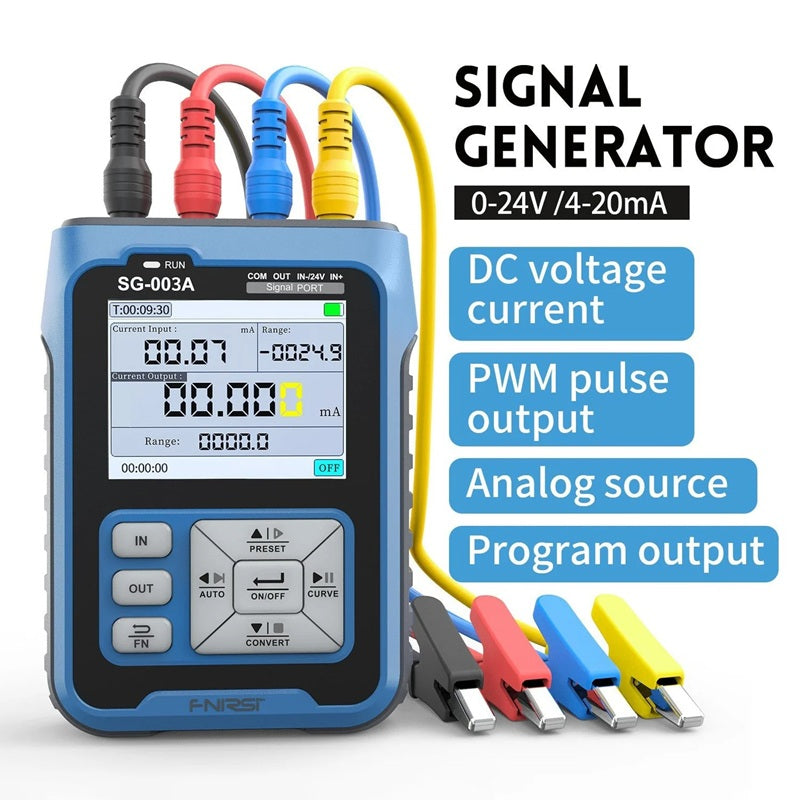

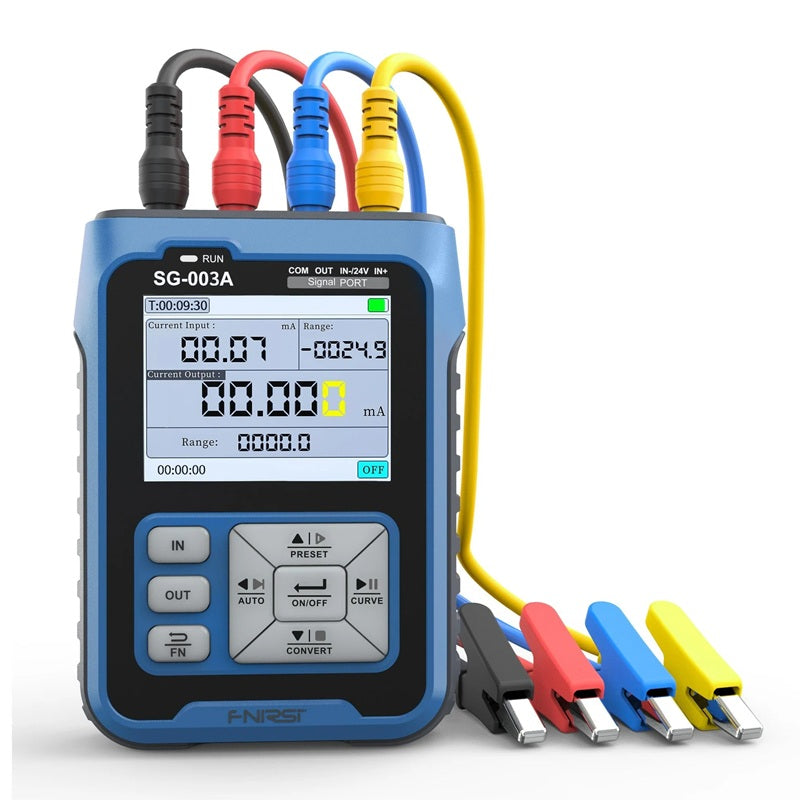

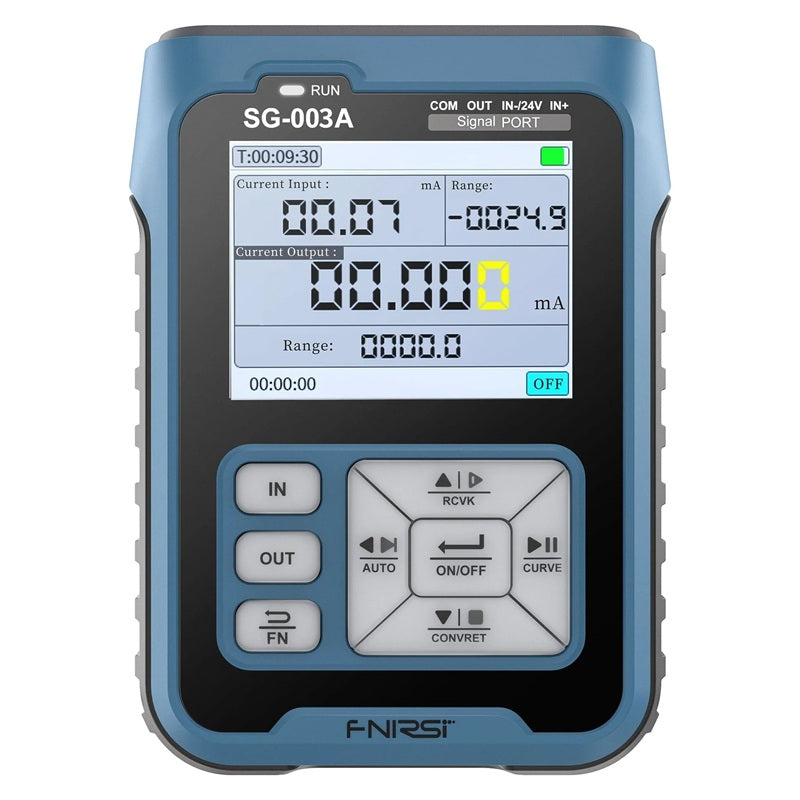

FNIRSI SG-003A Kézi digitális jelgenerátor, 2,4" TFT LCD kijelző, 0-10 V, 4-20 mA, USB-C.
Az FNIRSI SG-003A digitális jelgenerátor sokoldalúan használható különböző típusú jelek forrása az elektronikus áramkörök teszteléséhez, méréséhez és diagnosztizálásához. Nagy teljesítményű és sokoldalú műszer professzionális és hobbi felhasználásra az elektronika és elektrotechnika területén. Ez a műszer nemcsak a fejlesztőmérnökök, szerviztechnikusok, tudósok, hanem az elektronika szerelmeseinek igényeit is kielégíti, akiknek megbízható, különböző típusú jelek forrására van szükségük az elektronikus áramkörök teszteléséhez, méréséhez és diagnosztizálásához. Az FNIRSI SG-003A digitális jelgenerátor tehát ideális megoldás mindazok számára, akik sokoldalú, pontos és könnyen kezelhető jelforrást keresnek elektronikus projektjeikhez és kísérleteikhez. Alkalmas ipari PLC-k, elektronikus szelepek stb. hibakeresésére is.


Termékparaméterek:

- Hagyományos jelbeviteli és kimeneti funkció
- a feszültség és az áram automatikus kimeneti funkcióval rendelkezik, választhat egy emelkedést, három módot egy esés és ciklus közül
- feszültség bemeneti diagram, áram bemeneti diagram, képkocka sebesség 10 képkocka
- A PWM kimenet beállíthatja a frekvenciát és az üzemi ciklust.

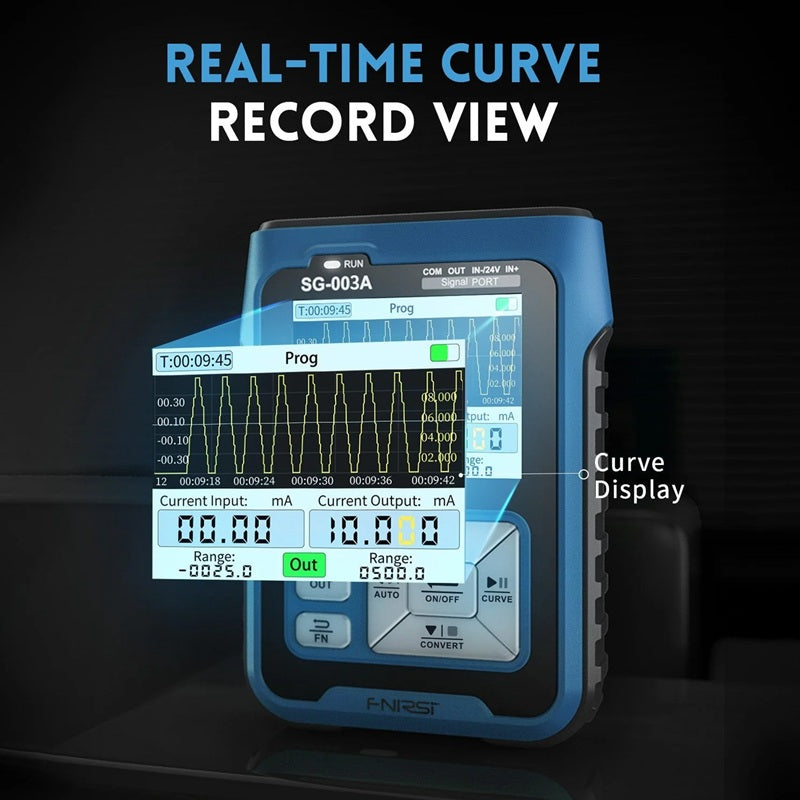

- valós idejű görbe: a feszültség és az áram változásainak megfigyelése valós időben

Előnyök:
- Széles körű funkciók: a generátor széles körű jelgenerálást kínál, beleértve a szinuszos, négyszögletes, háromszögletes és egyéb speciális hullámformákat, lehetővé téve a különböző alkalmazásokban való felhasználást.
- A felhasználóbarát kezelőfelület a színes LCD kijelzővel együtt biztosítja, hogy a kívánt jel beállítása gyors és intuitív legyen.
- Nagy pontosság: A fejlett DDS (Direct Digital Synthesis) technológiát alkalmazva ez a műszer nagy pontosságot biztosít a generált jelek tekintetében, ami elengedhetetlen a megbízható teszteléshez és méréshez.


Műszaki paraméterek:

- Aktív áramkimenet: tartomány: 0~24mA / felbontás: 0,01mA / maximális terhelés 750? / pontosság: ±(0,1% + 0,005)
- Passzív áramkimenet: tartomány: 0-24mA / felbontás: 0,01mA / külső tápegység 0-30V / pontosság: ±(0,1%+0,005)
- Feszültség kimenet: tartomány: 0-24V / felbontás: 0,01V / pontosság: ±(0,1%+0,005)
- 24V feszültségkimenet: tartomány: 0-24mA / felbontás: 0,01mA / pontosság:±(0,1%+0,005)
- árambemenet: tartomány: 0-24mA / felbontás: 0,01mA / pontosság: ±(0,1%+0,005)
- PWM kimenet (frekvencia): tartomány: 0-9999Hz / pontosság:±2%
- Bemeneti feszültségmérés: tartomány: 0-30V / felbontás: 0,01V pontosság:±(0,1%+0,005)

- Tápegység: 3,7V / 3000mAh lítium akkumulátor (26 óra működési idő, 4-6 óra töltési idő)

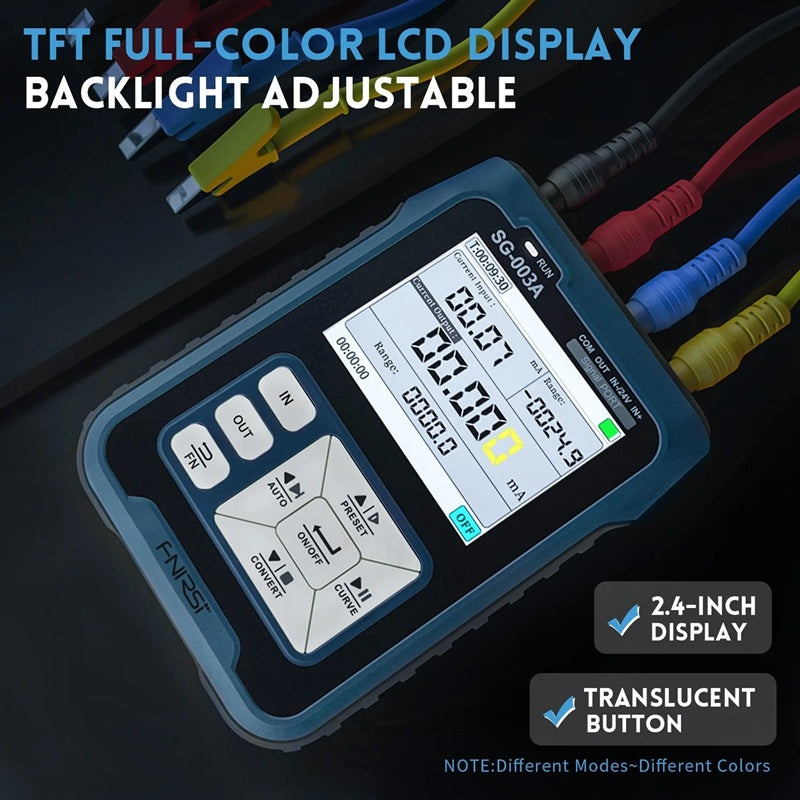

- Kijelző: 2,4 hüvelykes TFT színes LCD kijelző

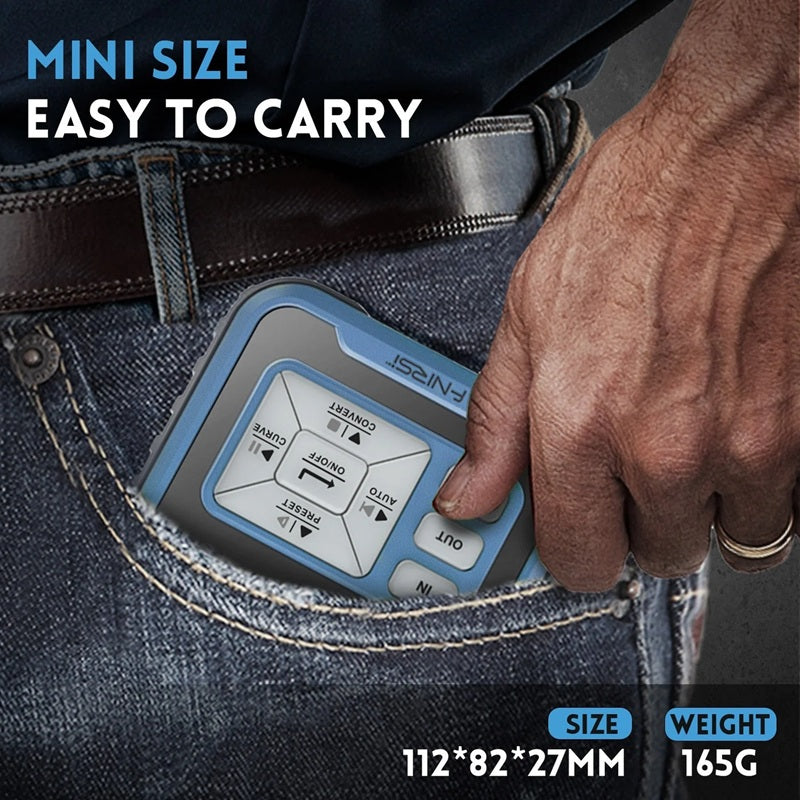

- Méretek: 112×82×27 mm
- súly: 165g
- hullámforma típusok: szinusz, négyzet, háromszög, fűrészfog
- Négy előre beállított csoport: A kimenet gyors beállításához
- Bemenet/kimenet: A jelek fizikai mennyiségekké alakíthatók át
- Automatikus kimeneti beállítás: Paraméterek alapján, három üzemmóddal
- Kommunikáció: RS485 konfigurációs szoftverrel vagy PLC-vel
- Firmware frissítés: USB-n keresztül (emulált U lemez)
- Mintavételezés: állítható, a bemeneti/kimeneti jelek időbeli alakulását mutatja.

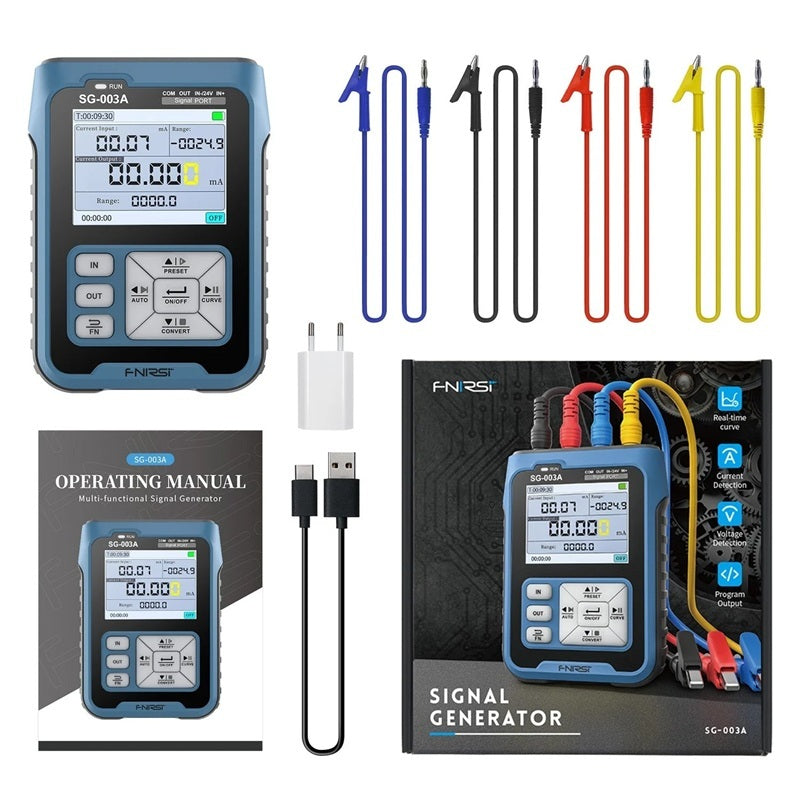

Csomag tartalma: A csomag tartalma: 1:
- FNIRSI SG-003A jelgenerátor.
- tesztkábelek: 4x
- USB töltőkábel
- Felhasználói kézikönyv
