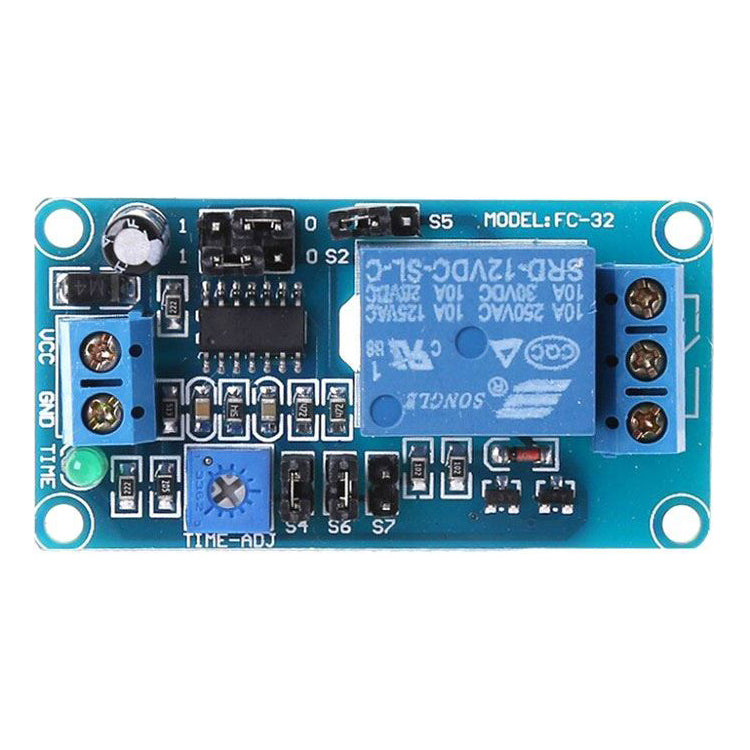

FC-32 időkapcsoló 0,1sec-1hr relével, tápellátás 12 V

Nagymértékben változtatható időkapcsoló 0,1sec-1hr, számos funkció- és csatlakozási variációval.A feszültséghez csatlakoztatva a relé egy beállított időkésleltetés után kapcsol be, vagy azonnal bekapcsol, és késleltetve nyit. A késleltetés beállítása trimmerrel és jumperekkel végezhető. A relé rendelkezik egy kapcsoló és egy nyitó érintkezővel is, így a relé időbeli késleltetéssel kapcsolható be, vagy egy beállított idő után kikapcsolható.


Műszaki paraméterek:

- Tápfeszültség: 12 V DC.
- működési áram: <100mA
- állítható kapcsolási idő: 100 ms-tól 1 óráig
- Potenciálmentes NO/NC reléérintkező 250 V AC / 10 A vagy 30 V DC / 10 A
- Relé típusa: Songe SRD-12VDC-SL-C
- Üzemi hőmérséklet: -10-60 °C

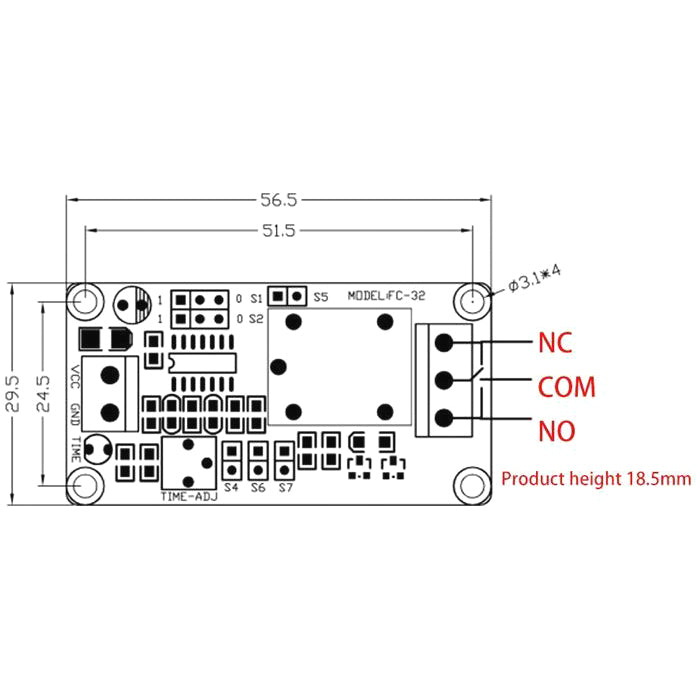

- Méretek: 56 × 30 × 18 mm
- súly: 18 g

Jumper funkció:
- S1,S2,S4 - e jumperek és a trimmer kombinálásával beállítható a kívánt idő, amikor az időkapcsoló aktív állapotban van, azaz be- vagy kikapcsolt állapotban.

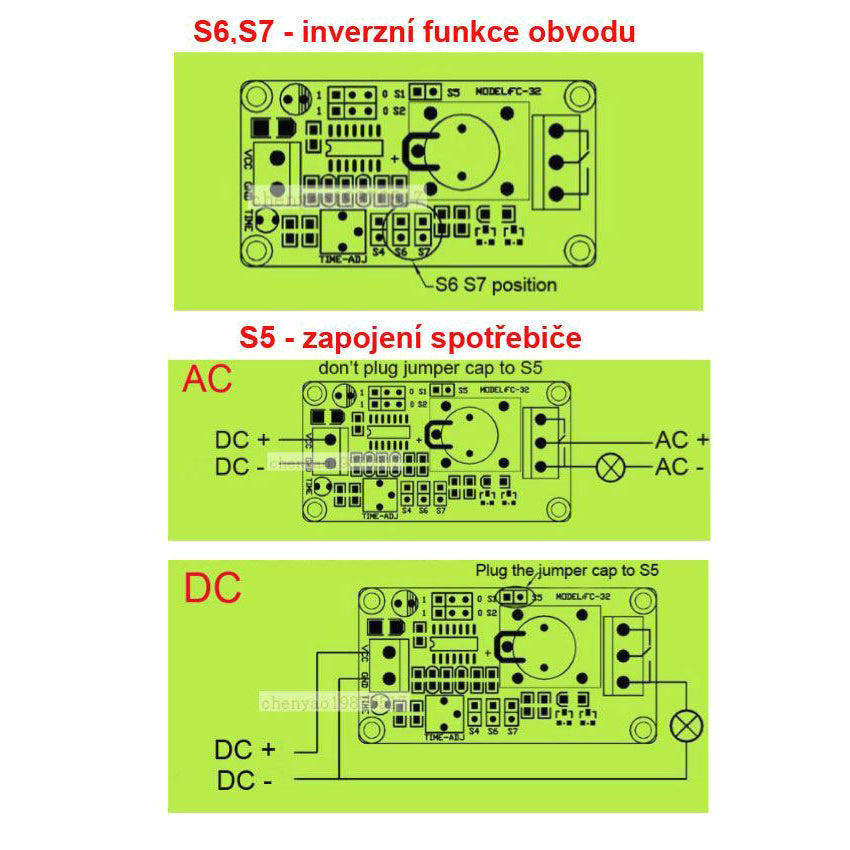

- S5 - jumper a relé érintkező tápfeszültségének ellátására. A relé rendelkezhet különálló érintkezőkkel (nem csatlakoztatva) vagy 12V-os feszültségpotenciállal (csatlakoztatva). Ekkor közvetlenül kapcsolhatja a 12V-os készüléket.
- S6,S7 - a kapcsolási idő vagy a kapcsolási késleltetés beállítása. Ha S6 csatlakoztatva van, a relé az idő visszaszámlálásakor bekapcsol, ha S7 csatlakoztatva van, a relé az idő visszaszámlálásakor kikapcsol, azaz az áramkör késleltetve kapcsolja be a készüléket.

A termék nem önállóan működő egység, szakszerű összeszerelést igényel.
