Termokamery pro měření povrchové teploty

Termokamera nezobrazuje teplo uvnitř materiálu, ale rozložení povrchové teploty. Právě z něj se pozná přetížený jistič, zanesený spoj, chybějící izolace nebo vlhkost, která se odpařováním ochlazuje. Sortiment tvoří prakticky výhradně přístroje značky UNI-T, od servisních modelů po kamery pro stavební diagnostiku.

Na co se dívat

• Rozlišení detektoru – počet obrazových bodů, ze kterých se skládá teplotní obraz. Čím vyšší, tím menší detail kamera rozliší a tím dál od objektu můžete stát.
• NETD – teplotní citlivost, tedy nejmenší rozdíl teplot, který kamera ještě rozezná. Udává se v milikelvinech; nižší číslo znamená čitelnější obraz u malých rozdílů.
• Teplotní rozsah – u vyšších modelů ve dvou přepínatelných podrozsazích, s horní hranicí až kolem 550 °C.
• Záznam a přenos – ukládání snímků na SD kartu, propojení s počítačem přes USB-C a software pro vyhodnocení.

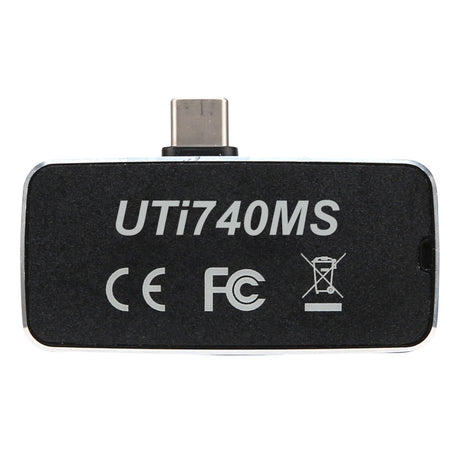

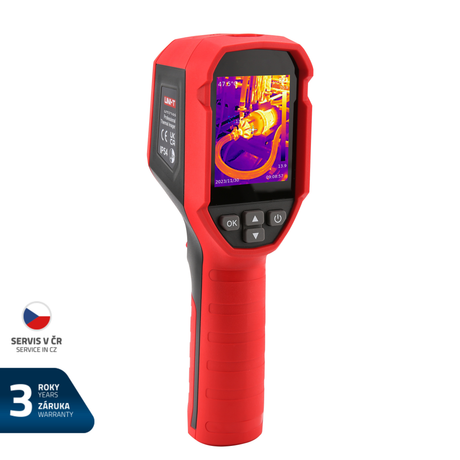

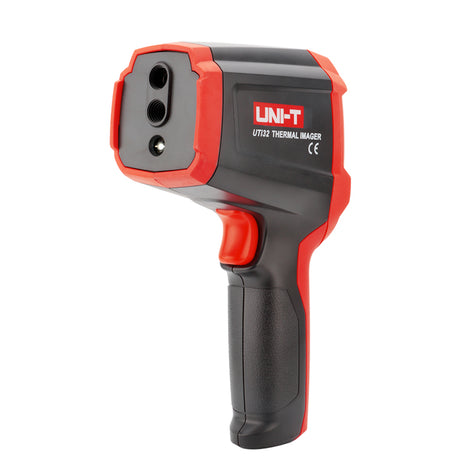

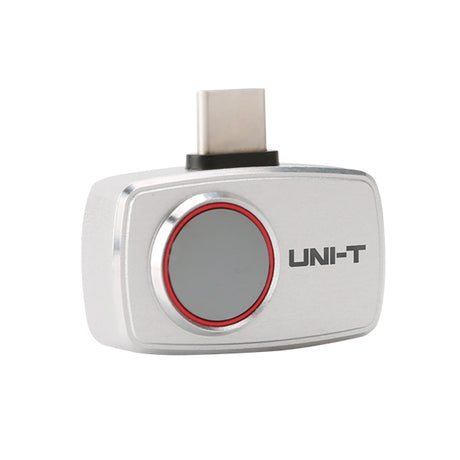

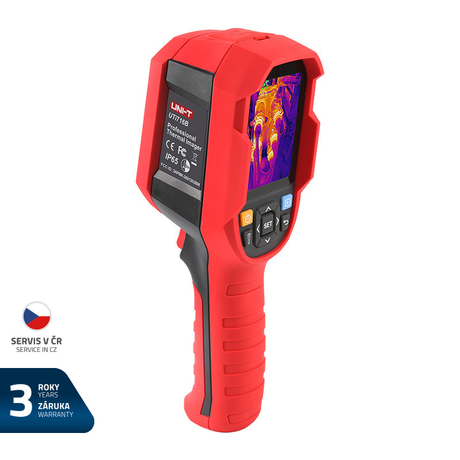

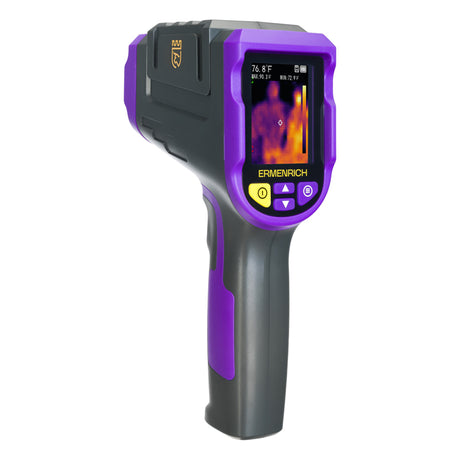

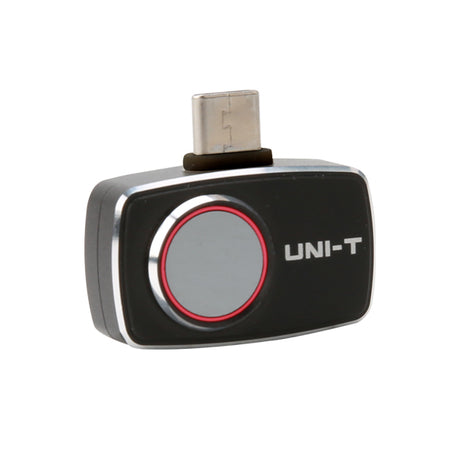

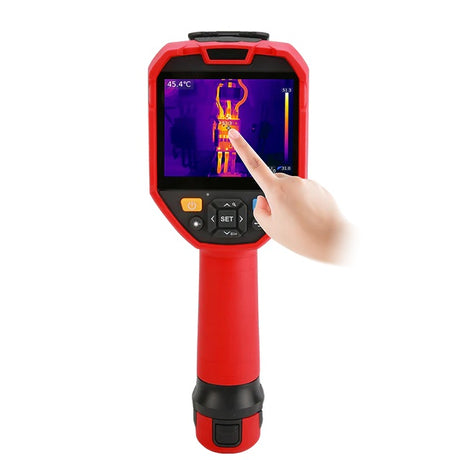

• Provedení – kompaktní přístroje do kapsy proti kamerám s velkým displejem a pistolovým tělem.

Časté dotazy

Co znamená parametr NETD?

Nejmenší teplotní rozdíl, který je kamera schopná odlišit od vlastního šumu. Hodnota kolem několika desítek milikelvinů znamená, že kamera zobrazí i drobné rozdíly, jaké dělá třeba chybějící izolace. U hledání horkých spojů na tomto parametru tolik nezáleží, u stavební diagnostiky ano.

Jaké rozlišení detektoru potřebuji?

Na kontrolu rozvaděče z krátké vzdálenosti stačí nižší třída. Jakmile měříte objekty, ke kterým se nedostanete blíž – fasádu, střechu, vedení ve výšce – potřebujete vyšší rozlišení, jinak se drobná anomálie rozmaže do okolí a ztratí.

Jak daleko od objektu můžu měřit?

Rozhoduje parametr IFOV, tedy jak velkou plochu snímá jeden obrazový bod na dané vzdálenosti. Aby byl údaj o teplotě správný, musí měřený detail vyplnit několik bodů, ne jeden. Ze dvojnásobné vzdálenosti proto rozliší kamera dvakrát větší detail.

Termokamera, nebo bezkontaktní teploměr?

Teploměr změří jeden bod a je levnější; termokamera ukáže celý obraz a odhalí místo, o kterém jste nevěděli, že ho máte měřit. Na kontrolu známého bodu stačí teploměr, na hledání závady je potřeba kamera.

Bodové měření řeší Bezkontaktní teploměry, měření sondou Kontaktní teploměry. Přehled sekce je v Termokamerách a teploměrech.
