Rework stations

Servisní stanice pro opravy elektroniky

Jakmile se od pájení jednotlivých spojů přejde k opravám hotových zařízení, samotná pájka nestačí. Součástku je potřeba nejdřív bezpečně sundat, a to buď odsátím cínu, nebo prohřátím celého pouzdra horkým vzduchem. Servisní stanice obojí umí a každý nástroj reguluje zvlášť.

Tři typy

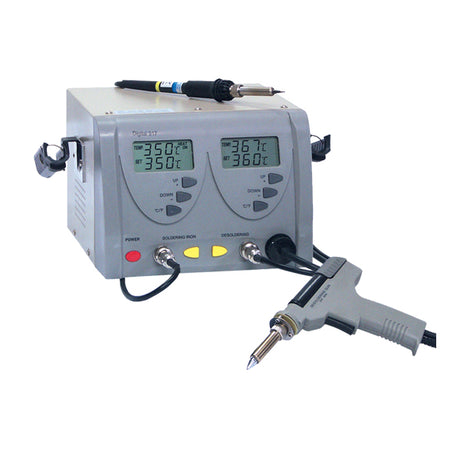

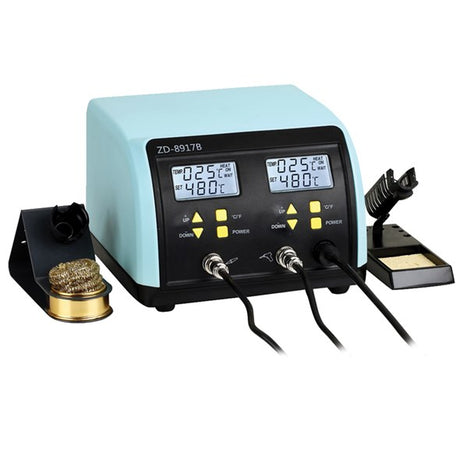

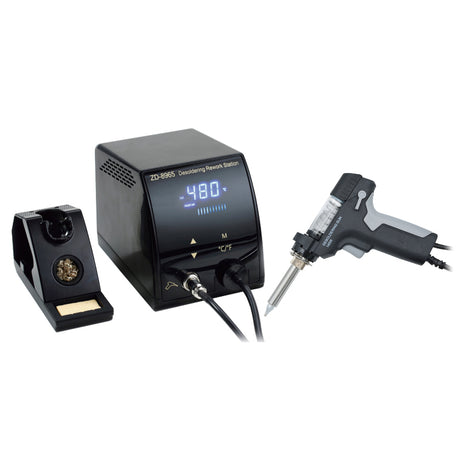

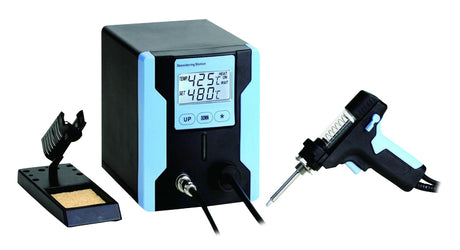

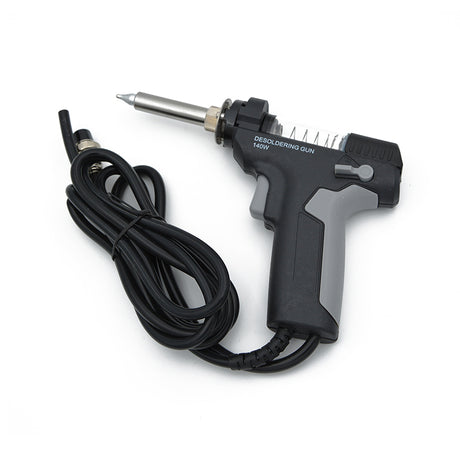

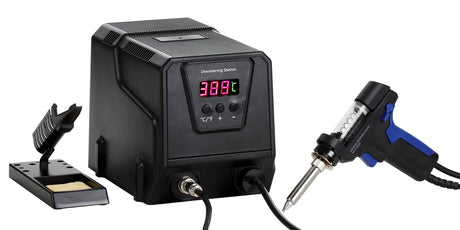

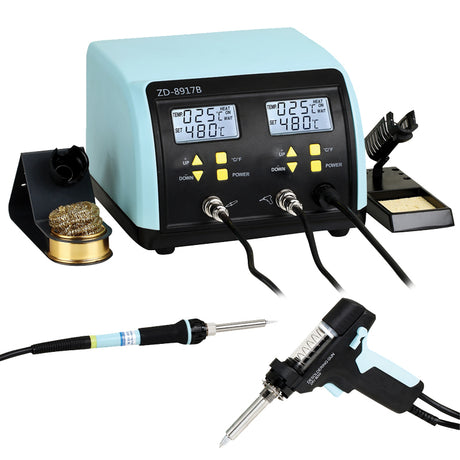

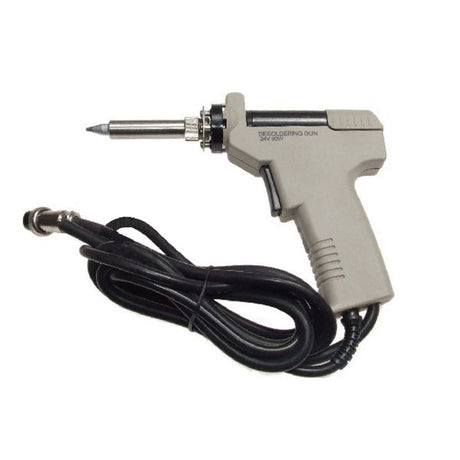

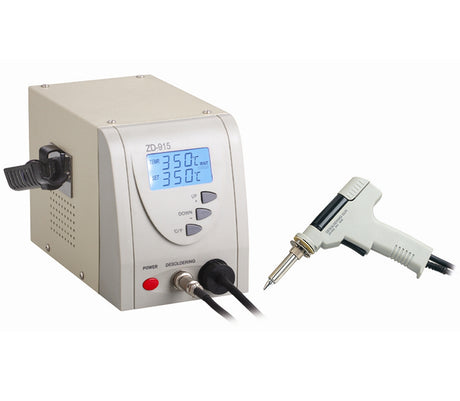

• Pájecí a odpájecí stanice – pájka a vakuová odsávačka v jednom, pro demontáž vývodových součástek z jedno i oboustranných desek.

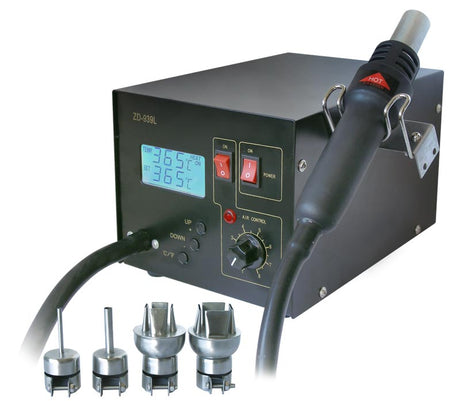

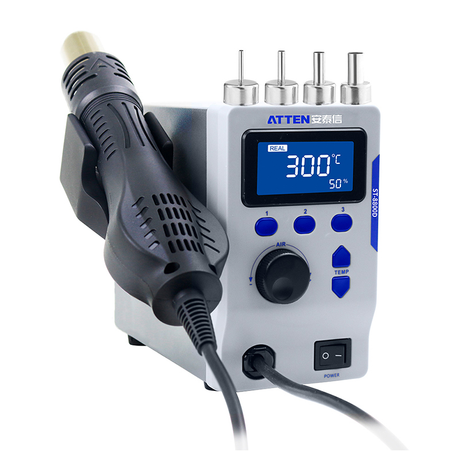

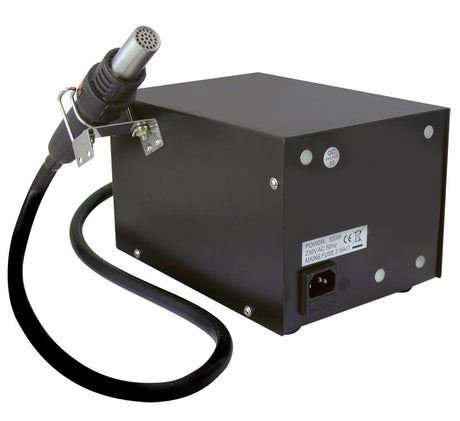

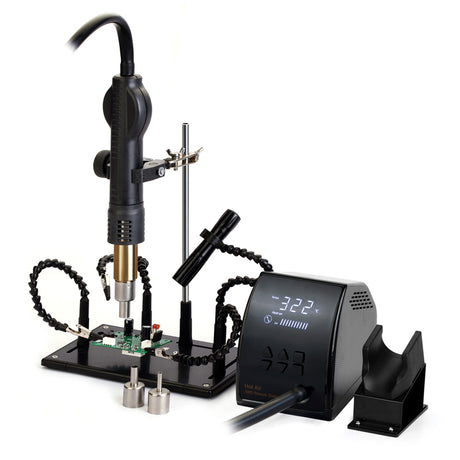

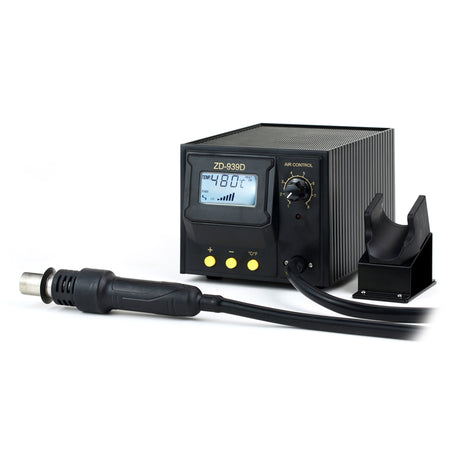

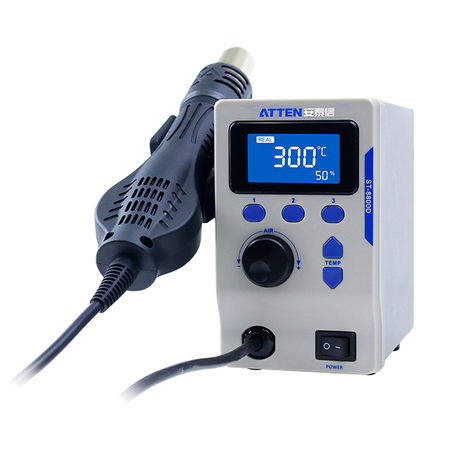

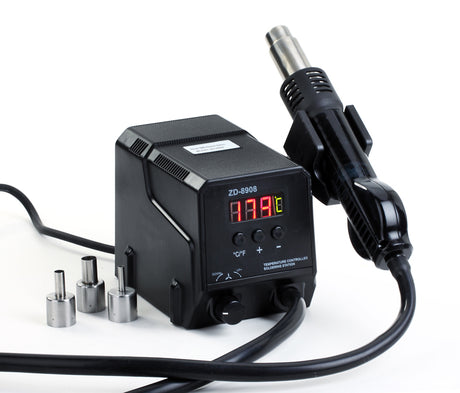

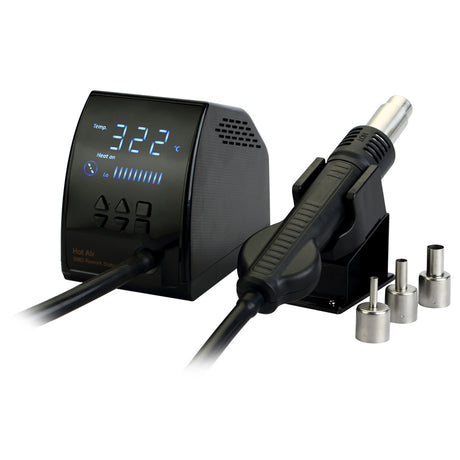

• Horkovzdušné stanice – proud horkého vzduchu prohřeje celé pouzdro. Nutnost u pouzder SOIC a PLCC, u BGA je to jediná rozumná cesta.

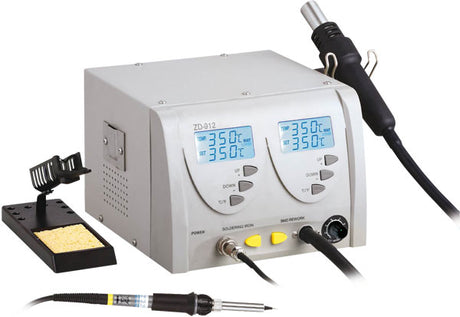

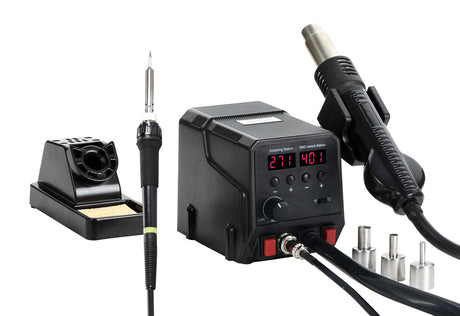

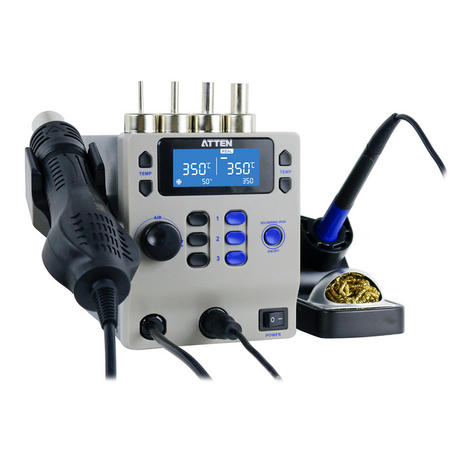

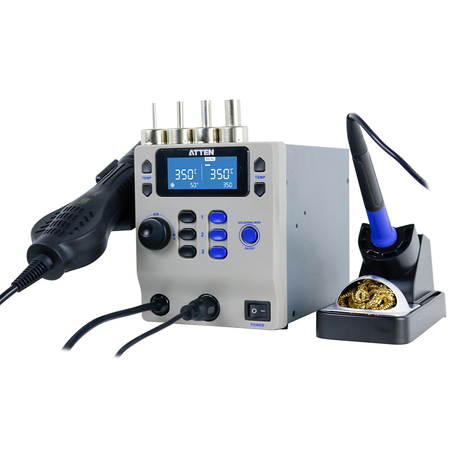

• Multifunkční stanice – kombinace pájky, horkého vzduchu a odsávání s dvojicí displejů pro nezávislé nastavení.

Na co se dívat

• Připravenost na bezolovnaté pájení – vyšší dosažitelná teplota a dostatečný výkon.
• Rychlost náběhu – rozhoduje o tom, kolik času stráví technik čekáním.

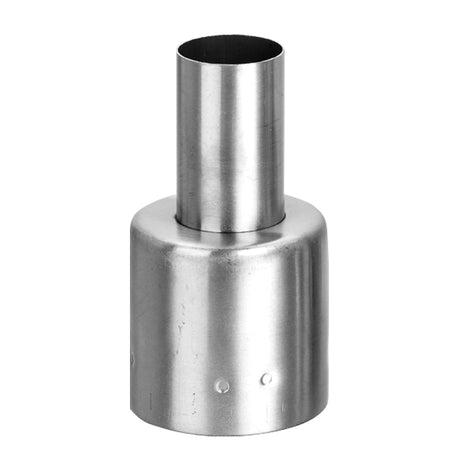

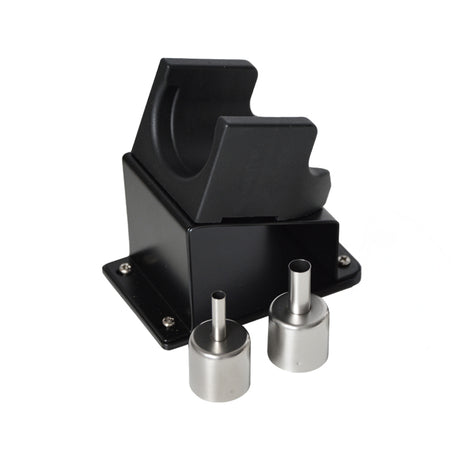

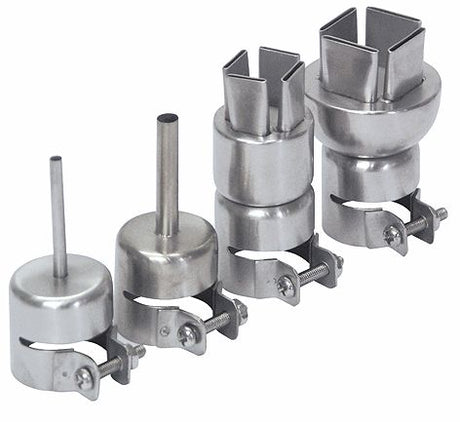

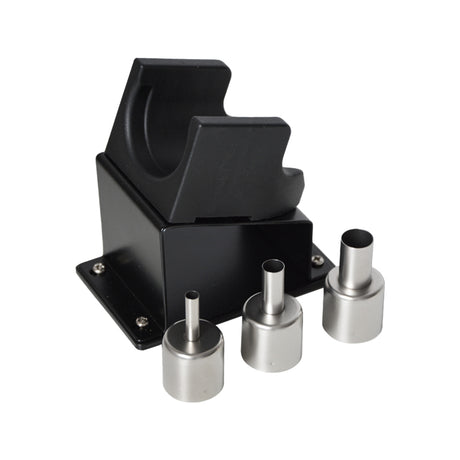

• Sada trysek – tvar trysky se volí podle velikosti pouzdra, aby se neprohřívalo okolí.
• Zobrazení skutečné teploty – u opravárenské práce je rozdíl mezi nastavenou a skutečnou hodnotou zásadní.

Časté dotazy

Horký vzduch, nebo odsávačka cínu?

Odsávačka je určená pro vývodové součástky procházející deskou. Horký vzduch je nutný u povrchově montovaných pouzder, kde se pájené plošky nacházejí pod součástkou a jinak se k nim nedostanete.

Jakou trysku zvolit?

Takovou, která odpovídá půdorysu součástky. Příliš velká tryska prohřeje i okolní součástky a plastové díly, příliš malá práci zbytečně prodlužuje a hrozí u ní přehřátí jednoho místa.

Jak chránit okolní součástky?

Zakrytím kaptonovou páskou nebo hliníkovou fólií a plynulým pohybem trysky. Deska se před prací zahřívá postupně, aby nedošlo k tepelnému šoku a odloupnutí plošek.

Vyplatí se servisní stanice do domácí dílny?

Pokud opravujete moderní elektroniku s povrchovou montáží, ano – bez horkého vzduchu se u ní neobejdete. Na stavbu stavebnic a klasické spoje postačí běžná pájecí stanice.

Na běžné pájení stačí pájecí stanice a pájecí pera, zplodiny odvedou odsávače kouře. Náhradní hroty a rukojeti najdete mezi příslušenstvím k pájkám.
