Resistors

Rezistory, potenciometry a trimry

Bez rezistoru se neobejde prakticky žádné zapojení – omezuje proud do LED, nastavuje zesílení nebo tvoří dělič napětí. Pro opravy i stavbu prototypů se vyplatí mít po ruce celou řadu hodnot, proto jsou sady často praktičtější než nákup jednotlivých kusů.

Co kategorie obsahuje

• Rezistory s vývody – klasické provedení pro montáž do desek i do vzduchu, jednotlivě i v sadách.

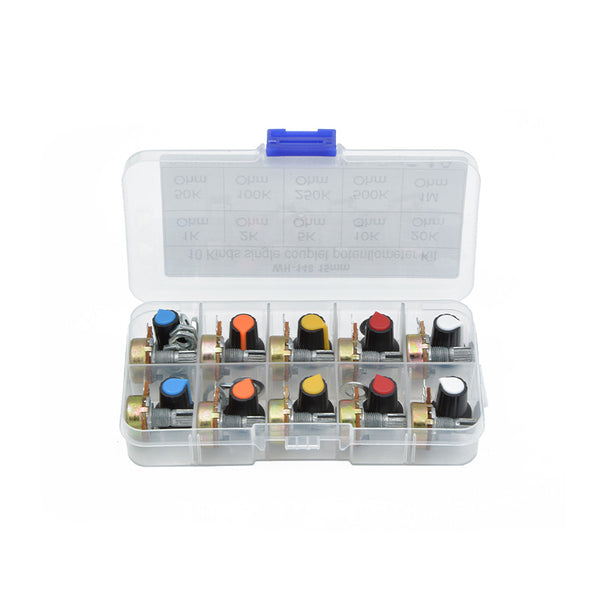

• Potenciometry – plynulá regulace ovládaná uživatelem, s hmatníkem i bez.

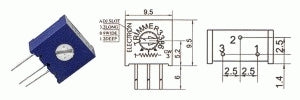

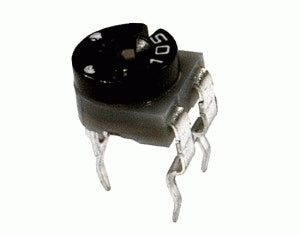

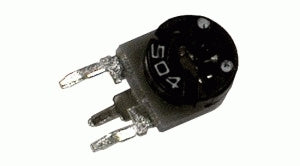

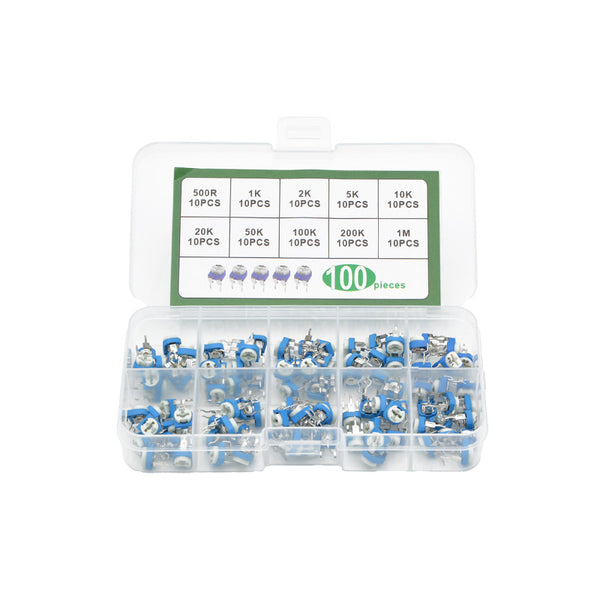

• Trimry – nastavení hodnoty při oživování obvodu, obvykle šroubovákem.

Na co se zaměřit

• Odpor a tolerance – hodnota se udává v ohmech, tolerance určuje přípustnou odchylku.
• Zatížitelnost ve wattech – nejčastější chyba je poddimenzování; rezistor se pak přehřívá a mění hodnotu.
• Průběh u potenciometrů – lineární pro regulaci veličin, logaritmický pro hlasitost.

Časté dotazy

Jak zjistím hodnotu rezistoru?

U součástek s vývody se čte z barevných proužků, kde poslední proužek udává toleranci. Nejjistější je změřit odpor multimetrem, a to mimo obvod – zapojené součástky by výsledek zkreslily.

Proč se vyplatí sada?

Při opravách a stavbě dopředu nevíte, jakou hodnotu budete potřebovat. Sada pokrývá celou řadu, takže nemusíte kvůli jednomu rezistoru objednávat znovu.

Jaký rezistor k LED diodě?

Vypočítá se z rozdílu napájecího napětí a úbytku na diodě, děleno požadovaným proudem. Bez rezistoru se dioda zničí prakticky okamžitě.

Proč se rezistor přehřívá?

Je poddimenzovaný na výkon. Ztrátový výkon roste s druhou mocninou proudu — při poddimenzování rezistor mění hodnotu a nakonec se přeruší.

Navazují kondenzátory a optosoučástky.
