Cesta od nápadu k funkčnímu obvodu vede přes dva kroky. Nejdřív se zapojení ověří na nepájivém poli, kde se dá kdykoli změnit, a teprve ověřené řešení se přenese na plošný spoj, který je trvalý a mechanicky odolný.

Co kategorie obsahuje

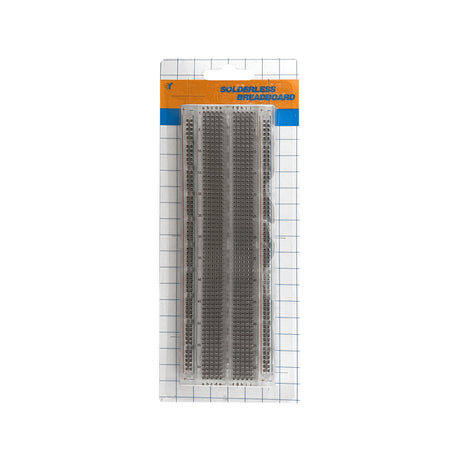

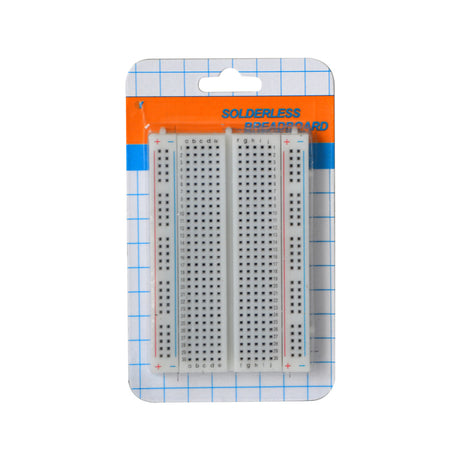

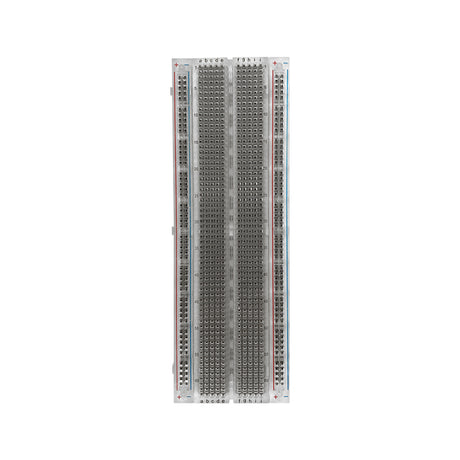

• Nepájivá kontaktní pole – deska s pružinovými kontakty pro sestavení obvodu bez pájení.

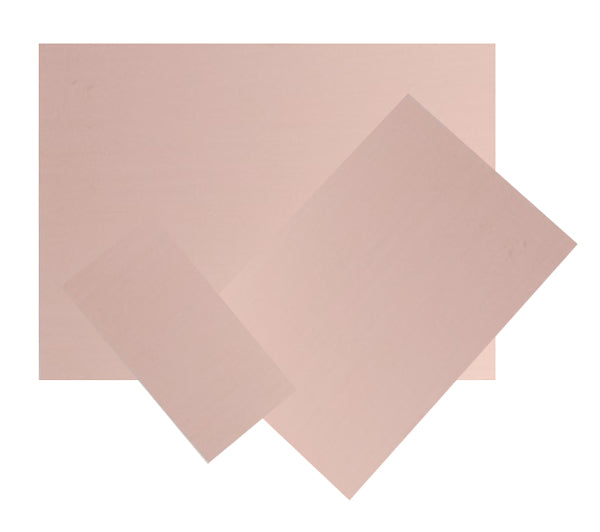

• Cuprextit – základní materiál pokovený mědí pro výrobu vlastních desek.

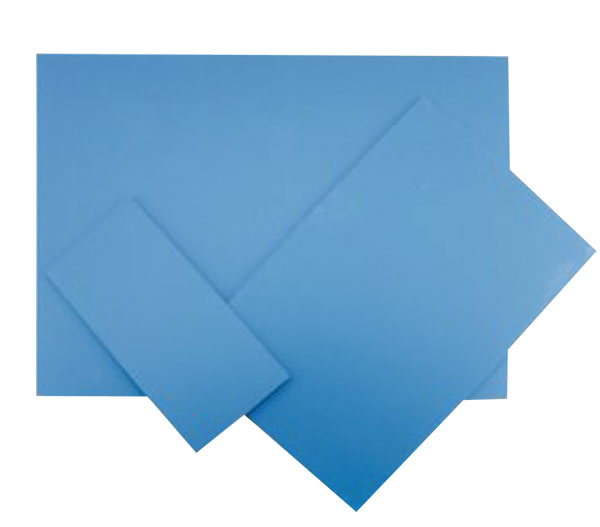

• Pozitivní a negativní fotocitlivé desky – pro přenos motivu osvitem.

Na co se zaměřit

• Velikost pole – počet kontaktů určuje, jak složitý obvod na něm sestavíte.
• Tloušťka mědi – silnější vrstva snese vyšší proud, ale hůř se leptá.
• Jednostranné, nebo oboustranné – oboustranná deska umožní hustší zapojení, výroba je ale náročnější.

Časté dotazy

K čemu je nepájivé kontaktní pole?

Umožní sestavit a otestovat obvod bez pájení a po vyzkoušení jej zase rozebrat. Součástky se pouze zasunou do pružinových kontaktů, takže se dá zapojení průběžně upravovat – ideální pro výuku i prototypy.

Jak vyrobit vlastní plošný spoj?

Motiv se přenese na fotocitlivou desku osvitem, vyvolá se a nepotřebná měď se odleptá. Alternativou je nechat desku vyrobit profesionálně.

Proč součástky v nepájivém poli nedrží?

Kontakty se používáním vytahují, hlavně po zasunutí silnějších vývodů. Do pole patří tenké vodiče a standardní vývody, ne silné dráty.

Jednostranná, nebo oboustranná deska?

Jednostranná stačí na jednoduchá zapojení a snáz se vyrábí. Oboustranná umožní hustší návrh, ale vyžaduje propojky mezi vrstvami.

Navazují Arduino a moduly a pájecí technika.
