Osciloskopy – pohled na signál v čase

Zatímco multimetr vrátí jedno číslo, osciloskop ukáže, jak se napětí mění v čase. Právě tvar průběhu odhalí příčinu poruchy: rušení ze spínaného zdroje, zákmit na hraně signálu nebo chybějící impulz v komunikaci.

Na co se zaměřit při výběru

• Šířka pásma – nejdůležitější parametr. Určuje, jak rychlé děje osciloskop věrně zobrazí; volí se s několikanásobnou rezervou proti frekvenci měřeného signálu.
• Vzorkovací frekvence – kolik vzorků za sekundu přístroj pořídí. Nízká hodnota vede ke zkreslení rychlých dějů.
• Počet kanálů – dva stačí na porovnání vstupu a výstupu, čtyři oceníte u sběrnic a složitějších obvodů.
• Analýza FFT – převod do frekvenční oblasti pomůže najít zdroj rušení.
• Sondy – dělicí poměr a šířka pásma sondy musí odpovídat přístroji, jinak se výhoda ztrácí.

Časté dotazy

Jakou šířku pásma potřebuji?

Pravidlo říká zhruba pětinásobek nejvyšší frekvence, kterou chcete věrně zobrazit. U obdélníkových signálů je potřeba ještě větší rezerva, protože jejich hrany obsahují podstatně vyšší frekvence než základní kmitočet.

Nahradí osciloskop multimetr?

Ne zcela. Osciloskop ukáže tvar a časování signálu, ale v přesnosti měření stejnosměrných hodnot a odporu zůstává multimetr přesnější a rychlejší.

Proč vidím na osciloskopu rušení?

Často jde o zemní smyčku nebo špatné uzemnění sondy. Zkraťte zemnicí vodič sondy co nejvíc — dlouhý vodič funguje jako anténa.

Co je spouštění a proč je důležité?

Určuje okamžik, od kterého se průběh vykresluje. Bez správně nastaveného spouštění obraz ubíhá a signál nelze odečíst.

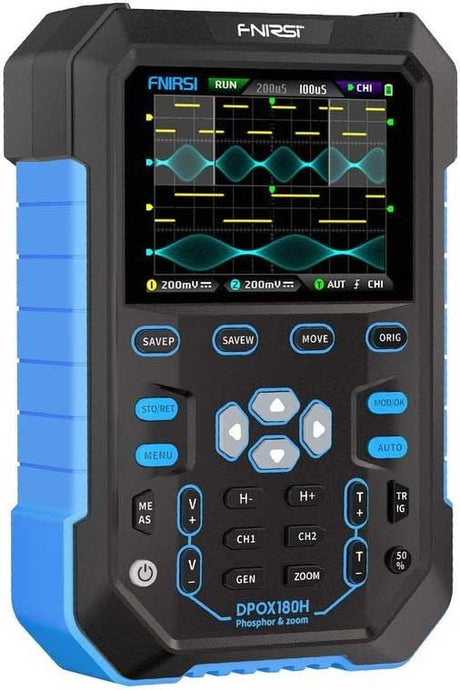

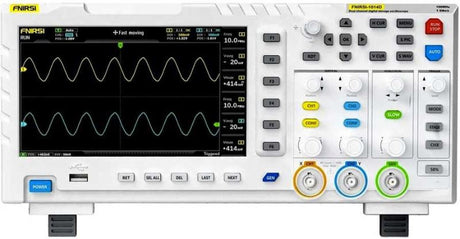

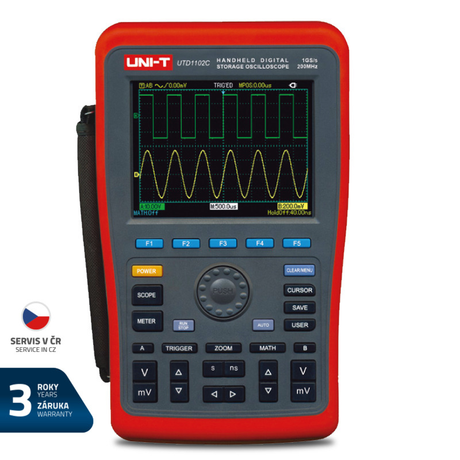

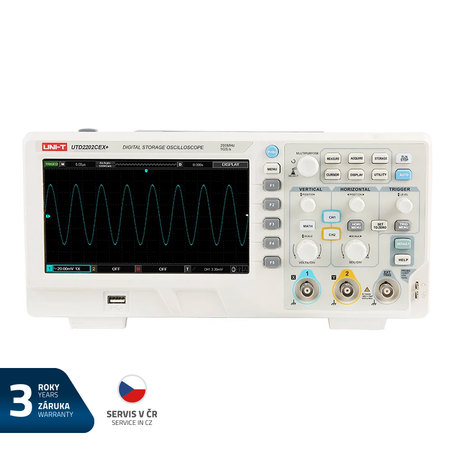

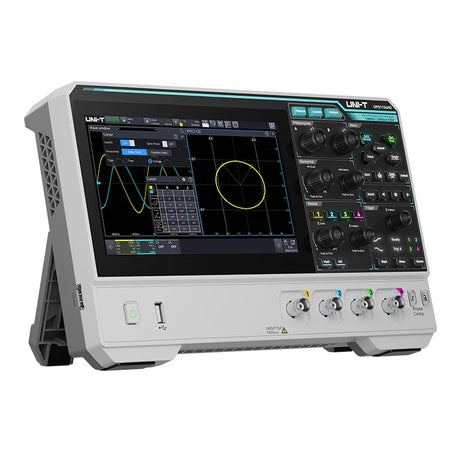

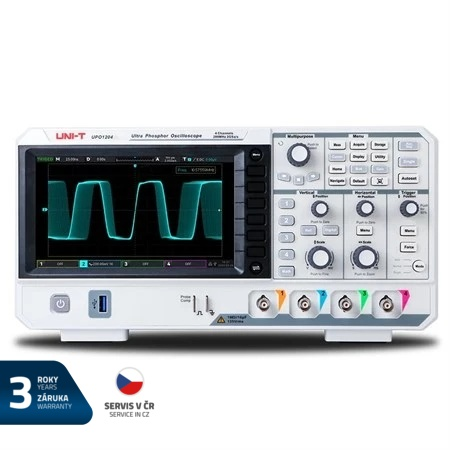

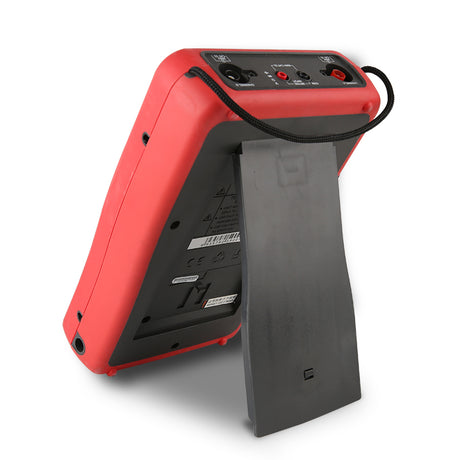

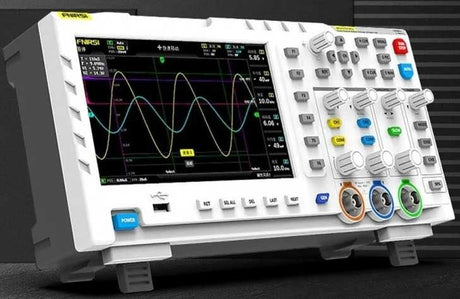

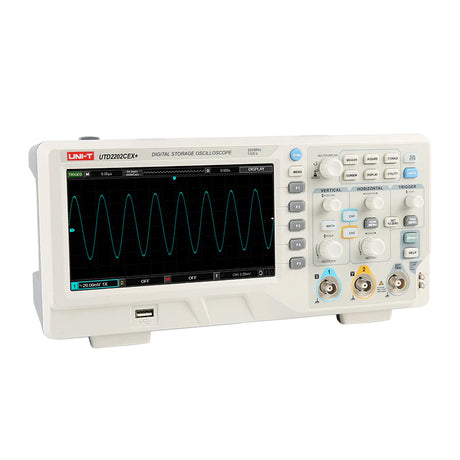

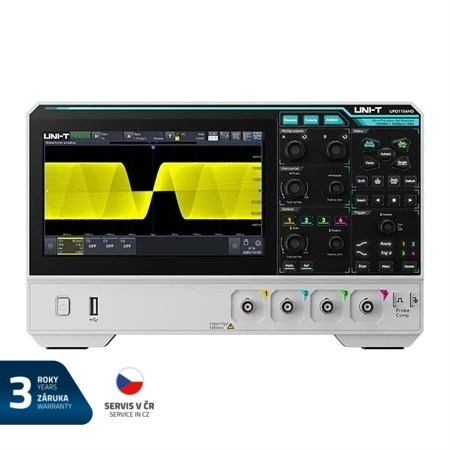

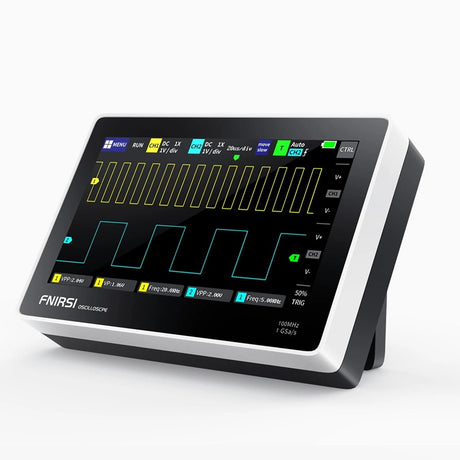

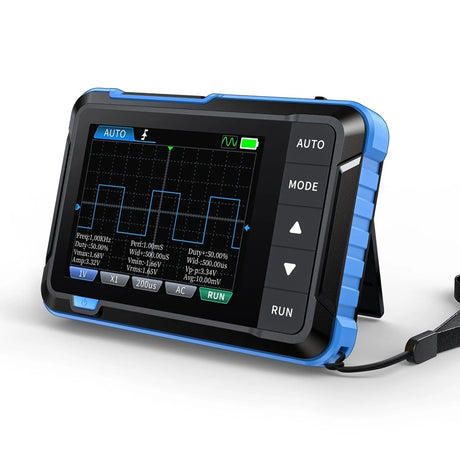

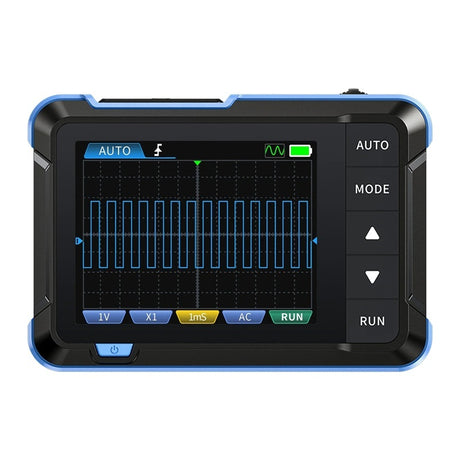

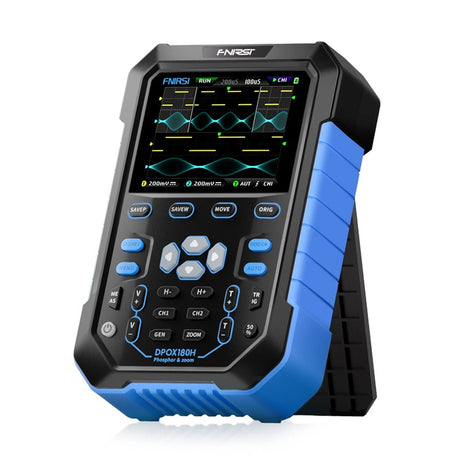

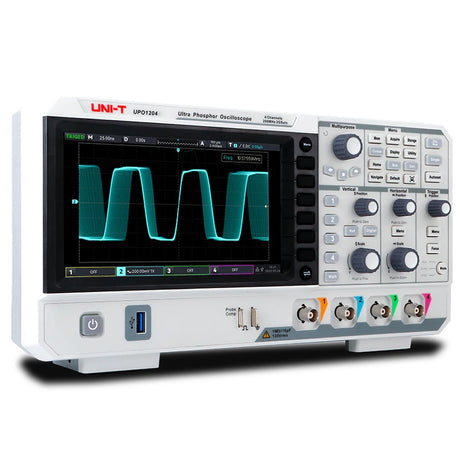

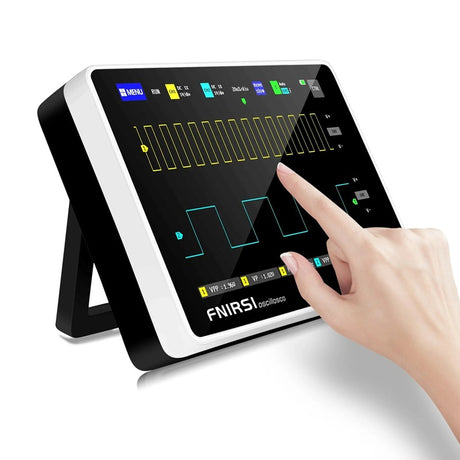

V nabídce jsou osciloskopy UNI-T a FNIRSI. Navazují generátory napětí a sondy a příslušenství.
