Sondy k osciloskopu
Nejprodávanější je sonda s šířkou pásma 200 MHz, která pokryje běžnou práci s digitálními i analogovými signály a nechá rezervu i pro rychlejší hrany. Nižší pásma 25 a 60 MHz stačí na servis napájecích zdrojů a nízkofrekvenční techniku; pro měření nad deklarovanou hodnotou přestane sonda věrně přenášet tvar signálu.

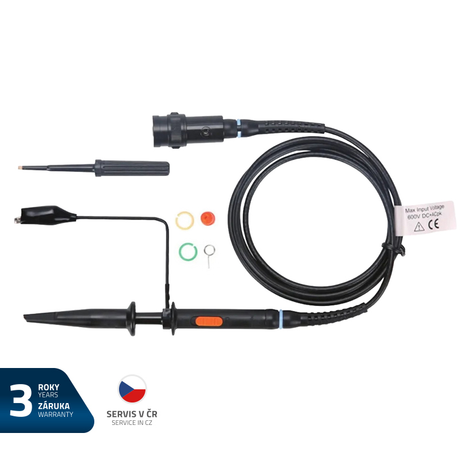

- Sondy 200 a 300 MHz – nejsilnější skupina, rezerva pro rychlé hrany a digitální signály.

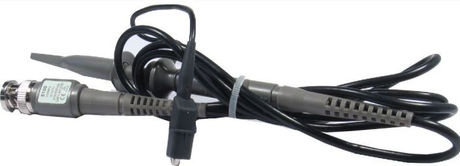

- Sondy 100 MHz – univerzální volba k většině stolních osciloskopů.
- Sondy 25 a 60 MHz – servis zdrojů, nízkofrekvenční a audio technika.
Časté dotazy
Kdy použít polohu 1:10?
Skoro vždy při měření reálných obvodů. Dělič sníží zatížení měřeného bodu a rozšíří použitelné pásmo za cenu desetinásobně menší amplitudy na vstupu. Poloha 1:1 se hodí jen pro velmi malé signály, kde by dělič utopil užitečnou úroveň v šumu.
Co je kompenzace sondy?
Doladění trimrem podle obdélníkového signálu z kalibračního výstupu osciloskopu tak, aby hrany nebyly ani přestřelené, ani zaoblené. Provádí se při prvním použití sondy s daným přístrojem a po každé výměně kanálu, jinak měření tvaru signálu neodpovídá skutečnosti.
Propojení přístrojů řeší Propojovací šňůry, kontaktní příslušenství najdete v Měřicích hrotech a svorkách. Přehled je v kategorii Kabely a příslušenství k měřicí technice.
