Generátory signálu – zkušební průběh na míru

Generátor je protějšek osciloskopu: jeden signál vytváří, druhý ho zobrazuje. Ve dvojici umožní změřit frekvenční odezvu filtru, ověřit funkci zesilovače nebo simulovat vstup pro řídicí obvod.

Na co se zaměřit

• Frekvenční rozsah – musí pokrýt oblast, ve které pracuje testovaný obvod.
• Tvary průběhu – kromě sinu a obdélníku bývá k dispozici trojúhelník, pila a impulzy s nastavitelnou střídou.
• Arbitrární průběh – přístroje s technologií přímé digitální syntézy umí vytvořit libovolný definovaný tvar.
• Modulace – amplitudová, frekvenční a fázová modulace i klíčování se hodí při testech přenosových obvodů.
• Výstup TTL – samostatný logický výstup pro synchronizaci nebo hodinový signál.

Časté dotazy

K čemu je arbitrární generátor oproti funkčnímu?

Funkční generátor nabízí sadu pevných tvarů. Arbitrární umožní nadefinovat vlastní průběh, například simulovat signál z čidla nebo poruchu, kterou chcete v obvodu reprodukovat.

Na co je funkce sweep?

Na plynulé projetí rozsahem frekvencí. Používá se při měření frekvenční odezvy filtrů a zesilovačů.

Jak propojit generátor s osciloskopem?

Kabelem BNC a se společnou zemí obou přístrojů. Bez společné země je zobrazený průběh zarušený.

K čemu je výstup TTL?

Poskytuje logický obdélníkový signál pro synchronizaci nebo jako hodinový signál pro číslicové obvody.

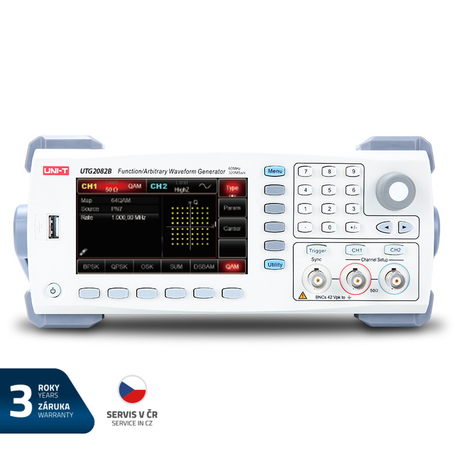

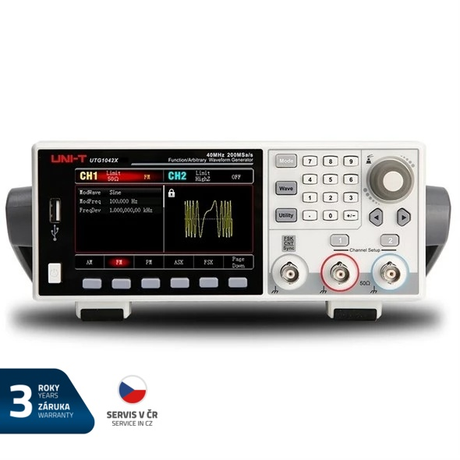

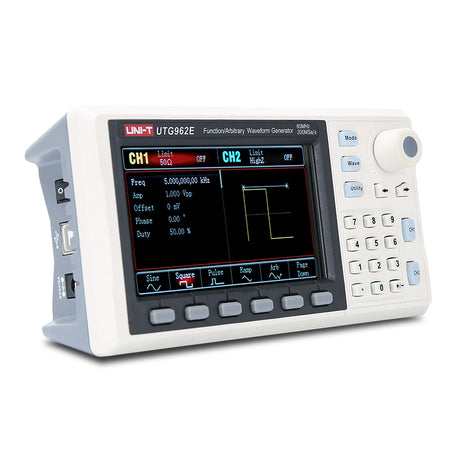

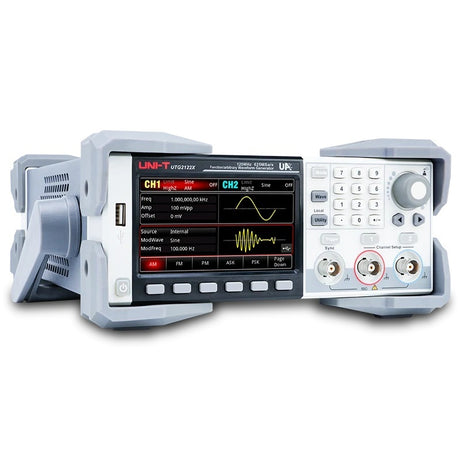

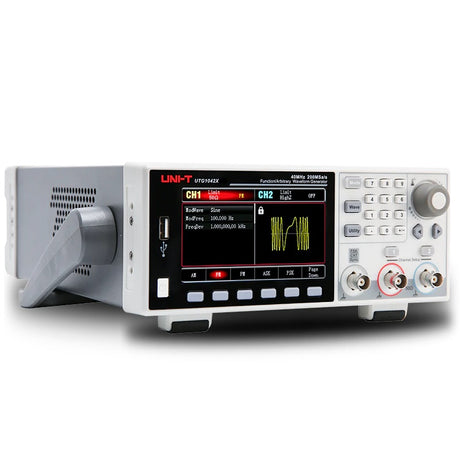

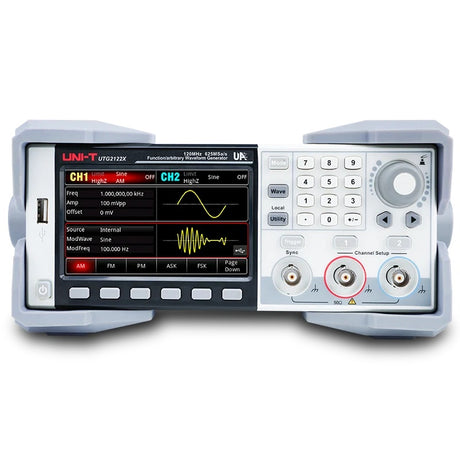

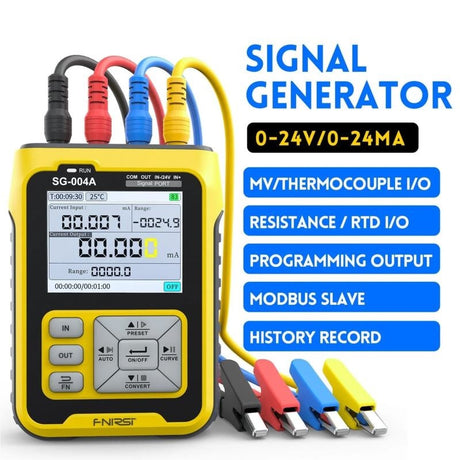

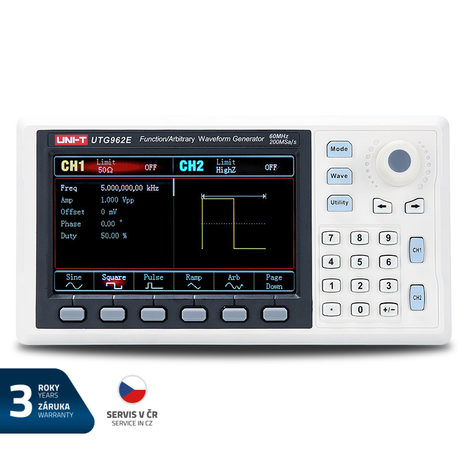

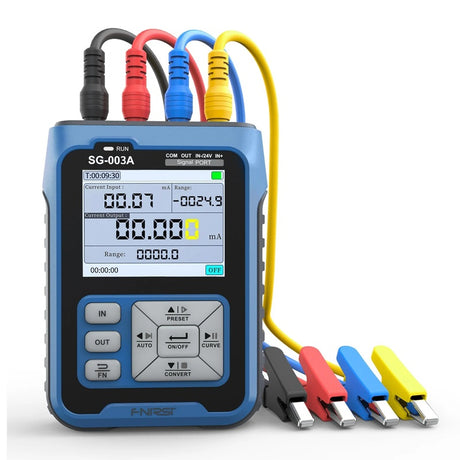

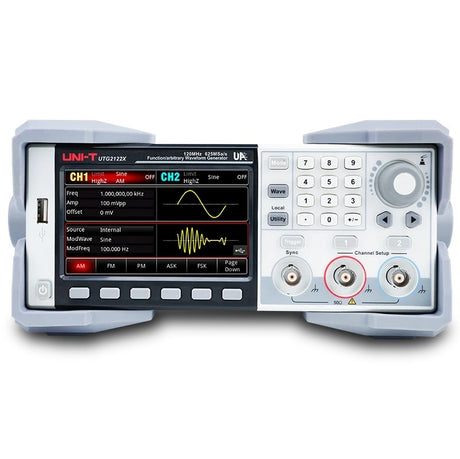

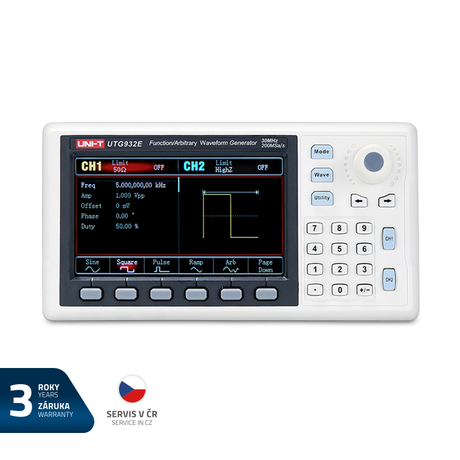

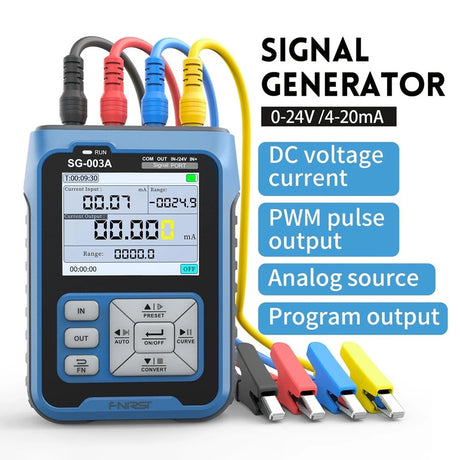

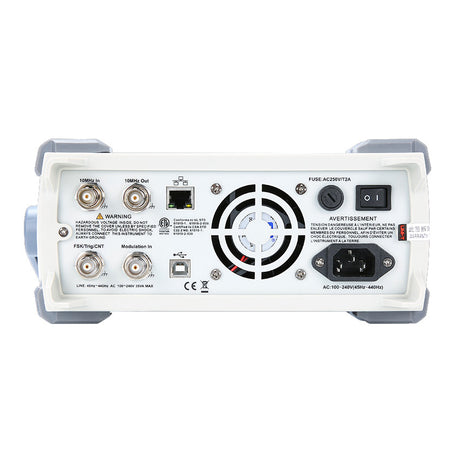

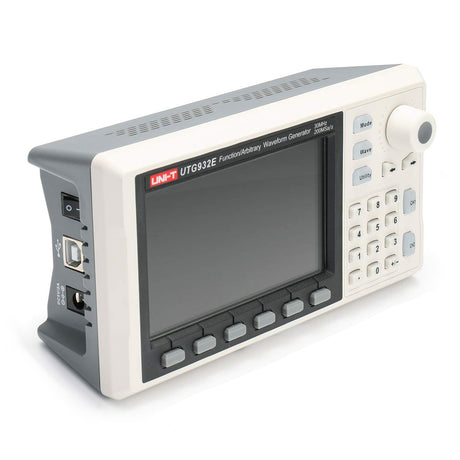

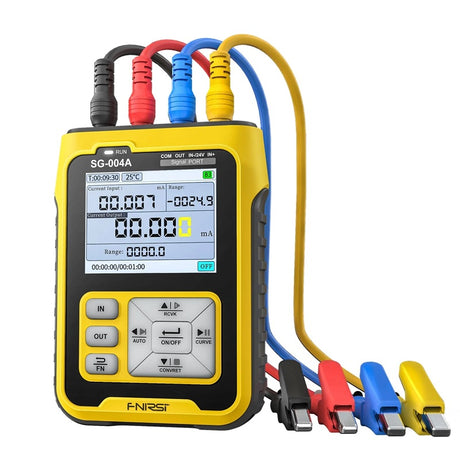

V nabídce jsou generátory UNI-T a FNIRSI. Navazují osciloskopy.
