Generátory signálu – zkušební průběh na míru
Generátor je protějšek osciloskopu: jeden signál vytváří, druhý ho zobrazuje. Ve dvojici umožní změřit frekvenční odezvu filtru, ověřit funkci zesilovače nebo simulovat vstup pro řídicí obvod.
Na co se zaměřit
- Frekvenční rozsah – musí pokrýt oblast, ve které pracuje testovaný obvod.
- Tvary průběhu – kromě sinu a obdélníku bývá k dispozici trojúhelník, pila a impulzy s nastavitelnou střídou.
- Arbitrární průběh – přístroje s technologií přímé digitální syntézy umí vytvořit libovolný definovaný tvar.
- Modulace – amplitudová, frekvenční a fázová modulace i klíčování se hodí při testech přenosových obvodů.
- Výstup TTL – samostatný logický výstup pro synchronizaci nebo hodinový signál.
Časté dotazy
K čemu je arbitrární generátor oproti funkčnímu?
Funkční generátor nabízí sadu pevných tvarů. Arbitrární umožní nadefinovat vlastní průběh, například simulovat signál z čidla nebo poruchu, kterou chcete v obvodu reprodukovat.
Na co je funkce sweep?
Na plynulé projetí rozsahem frekvencí. Používá se při měření frekvenční odezvy filtrů a zesilovačů.
Jak propojit generátor s osciloskopem?
Kabelem BNC a se společnou zemí obou přístrojů. Bez společné země je zobrazený průběh zarušený.
K čemu je výstup TTL?
Poskytuje logický obdélníkový signál pro synchronizaci nebo jako hodinový signál pro číslicové obvody.

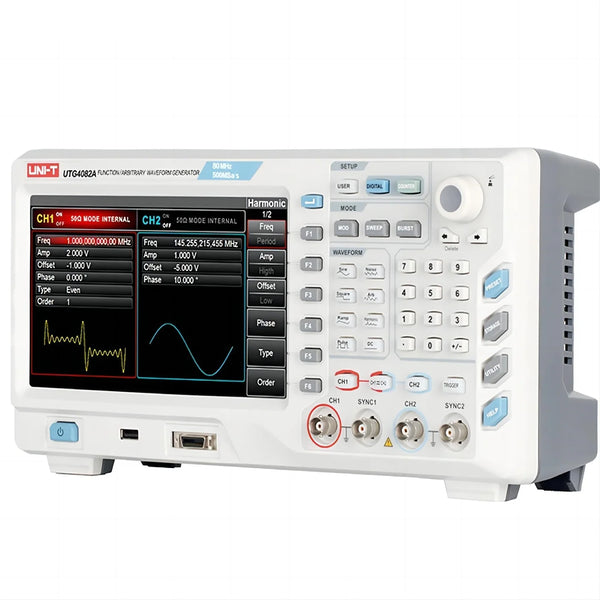

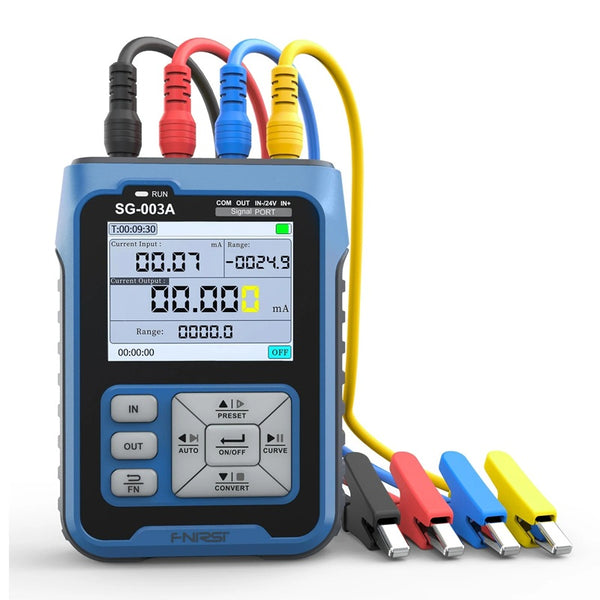

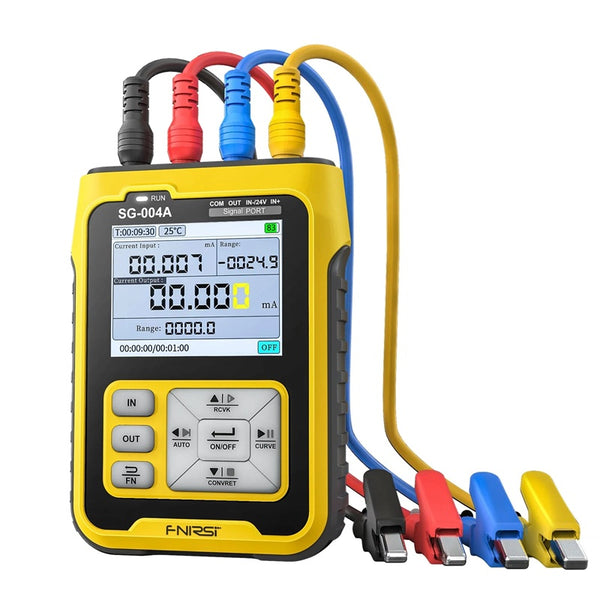

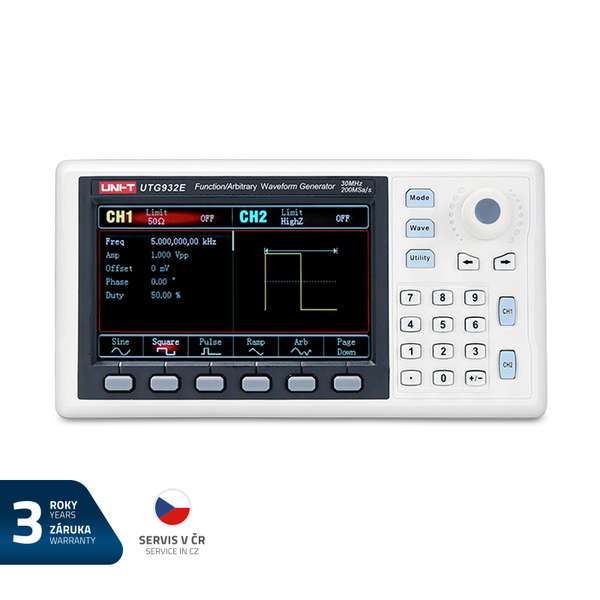

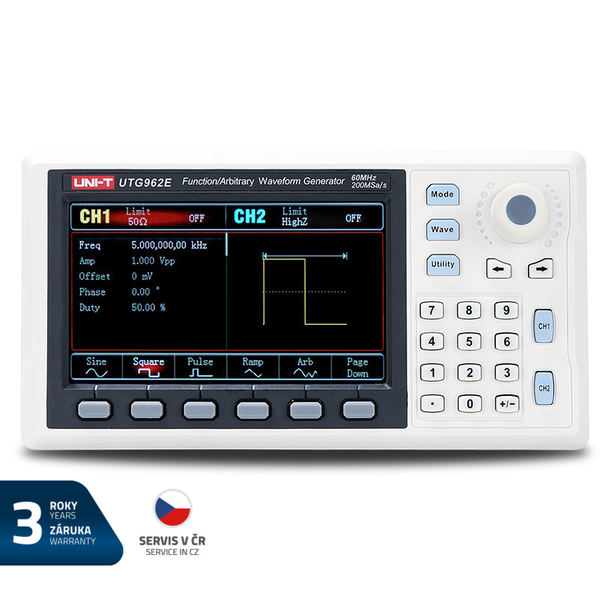

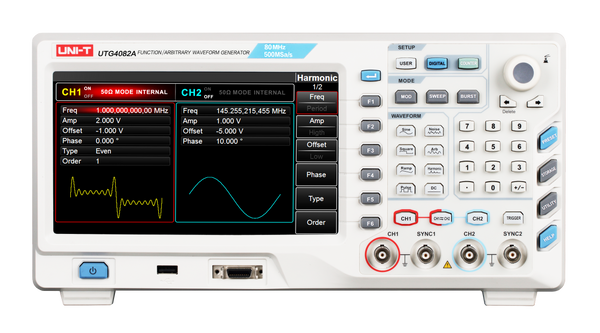

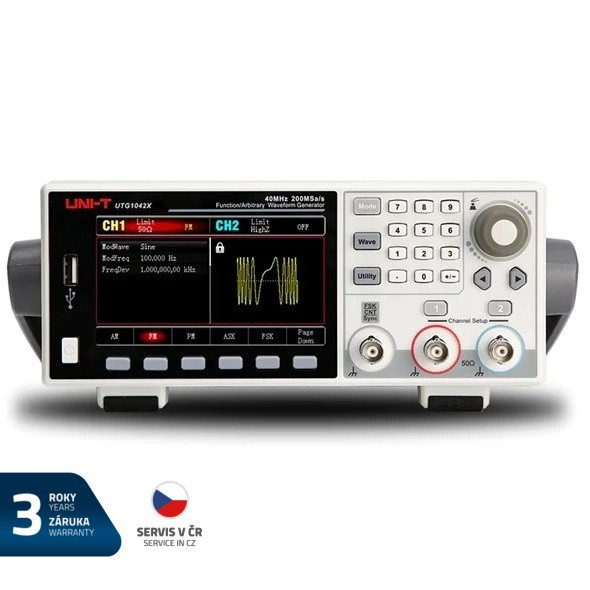

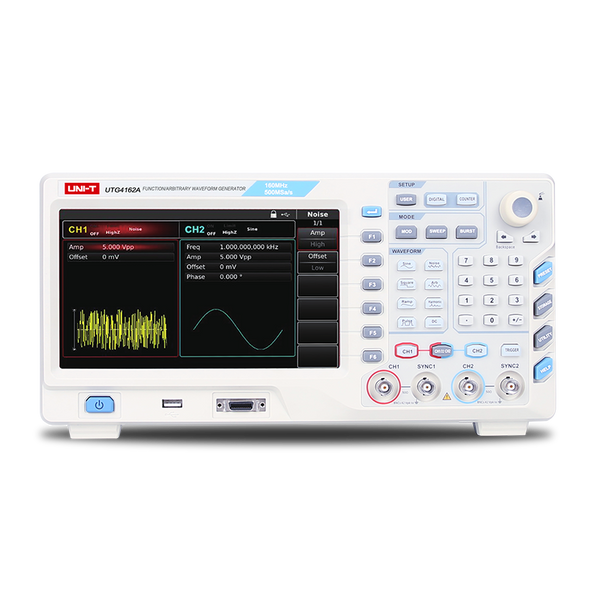

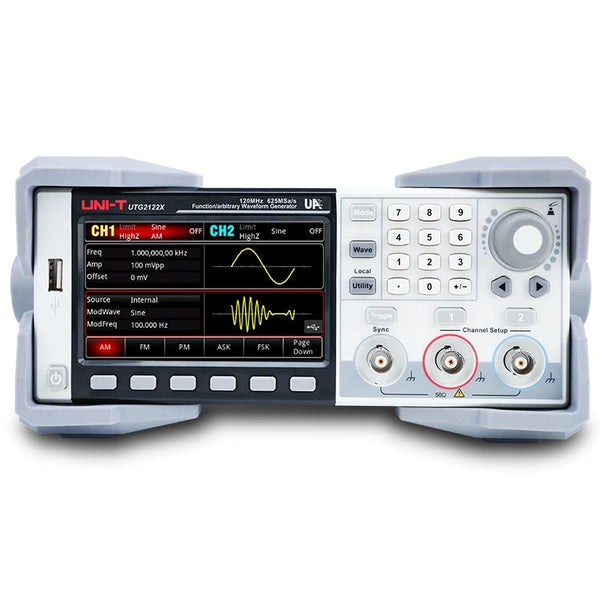

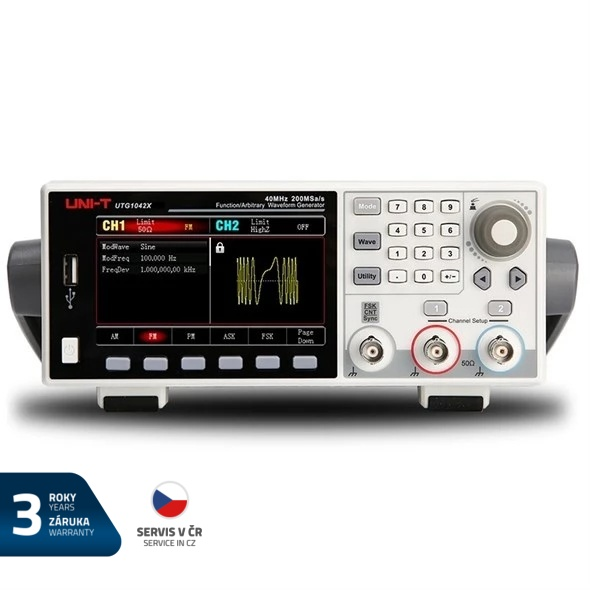

V nabídce jsou generátory UNI-T a FNIRSI. Navazují osciloskopy.
