Testery kabelů pro strukturovanou kabeláž
Základní tester ověří, jestli jsou všechny páry zapojené a ve správném pořadí. Vyšší modely přidají měření délky metodou TDR, tedy vyhodnocením odrazu signálu, takže ukážou i vzdálenost k přerušení nebo zkratu. Naprostou většinu sortimentu tvoří přístroje značky UNI-T.
Co testery umí

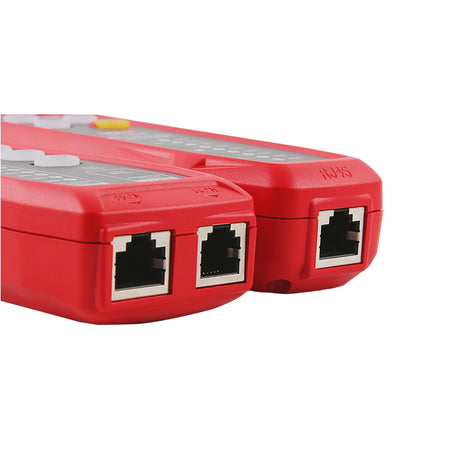

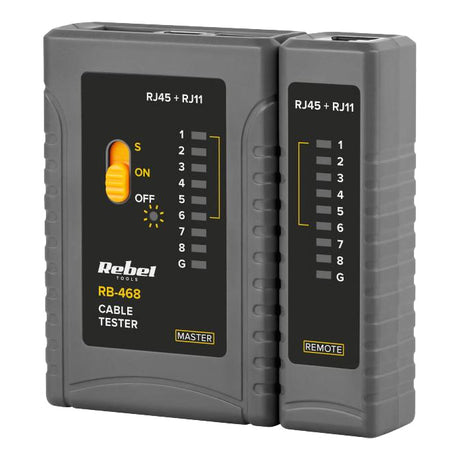

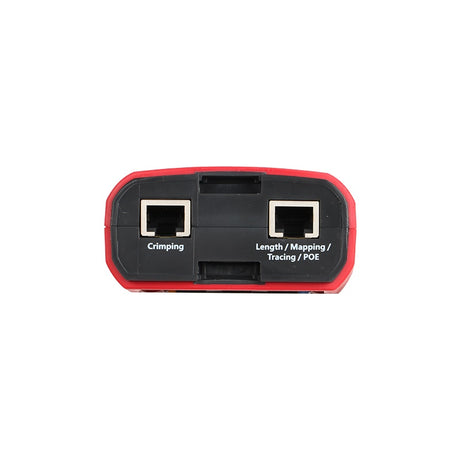

- Kontrola zapojení – pořadí vodičů, přerušení, zkrat i prohozený pár na kabelech s konektory RJ45 a RJ11.

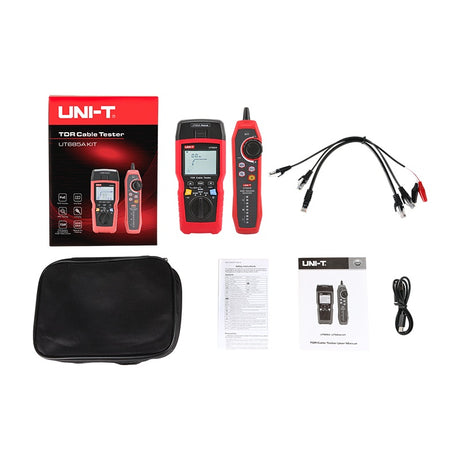

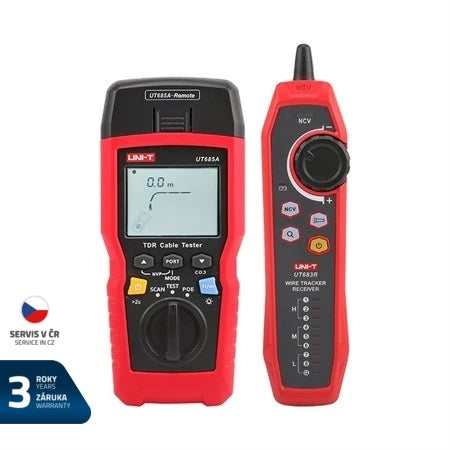

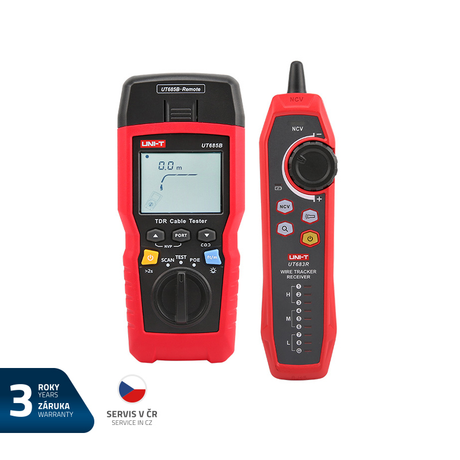

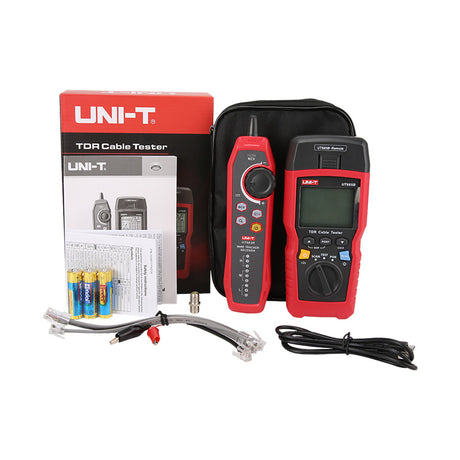

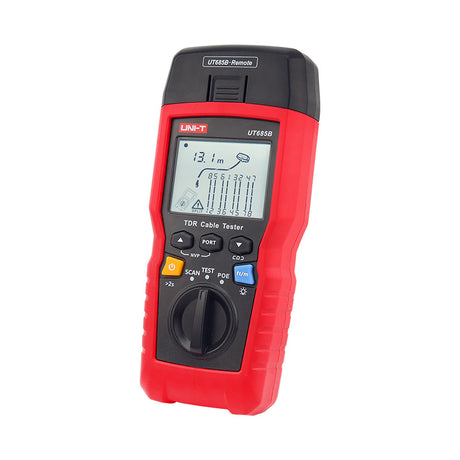

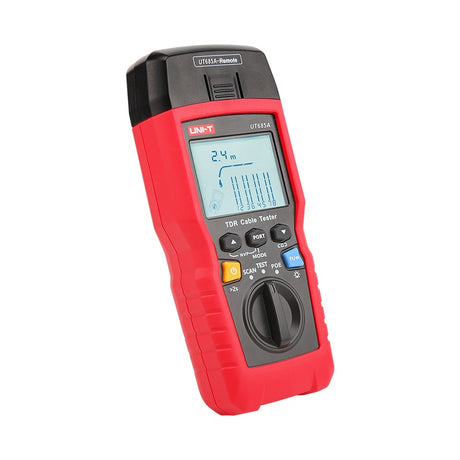

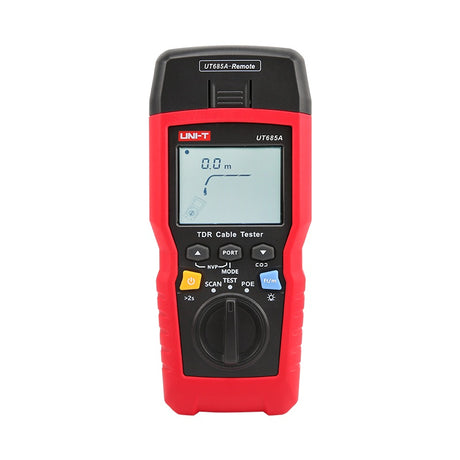

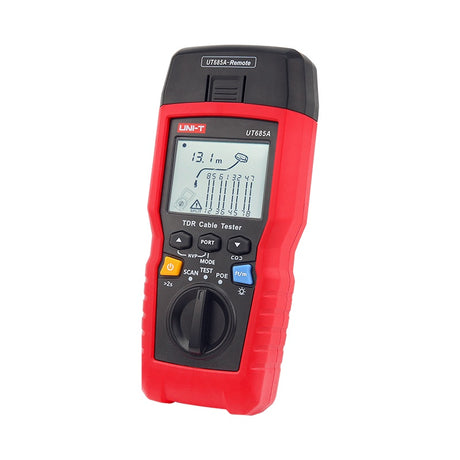

- Měření délky metodou TDR – délka vedení a vzdálenost k místu závady, u kroucených párů i koaxiálních kabelů.

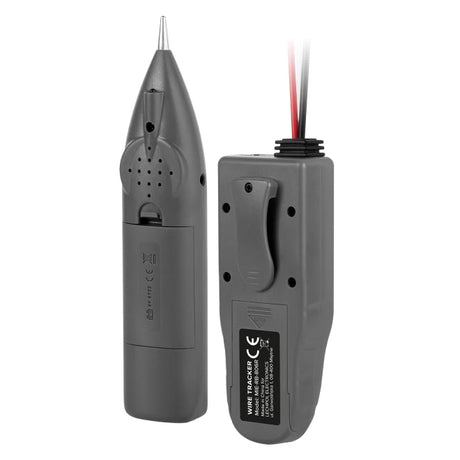

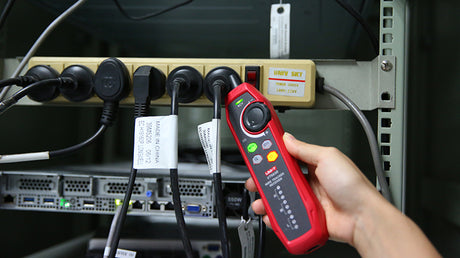

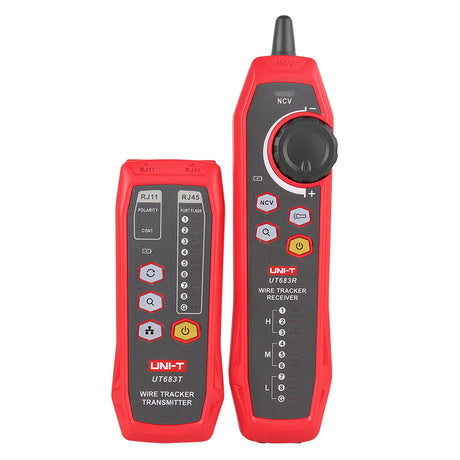

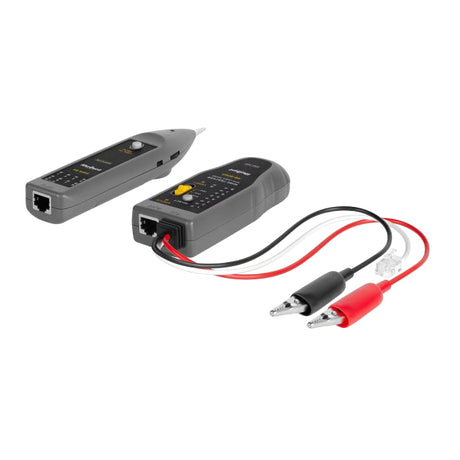

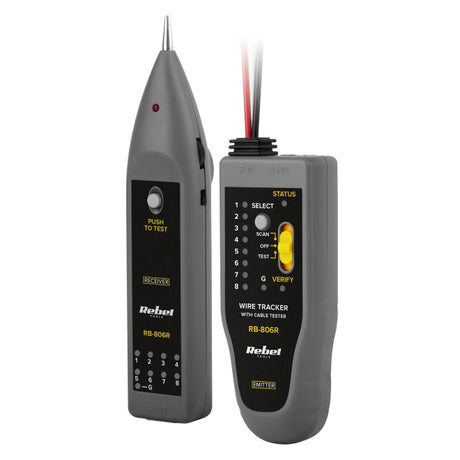

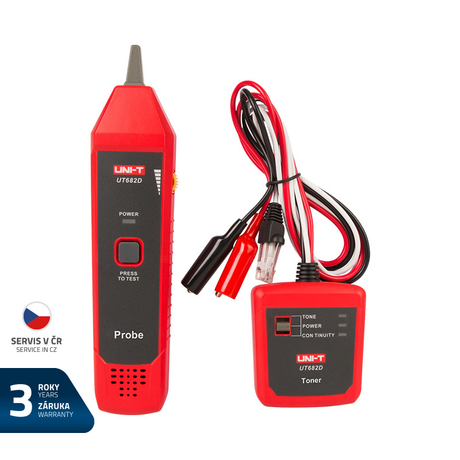

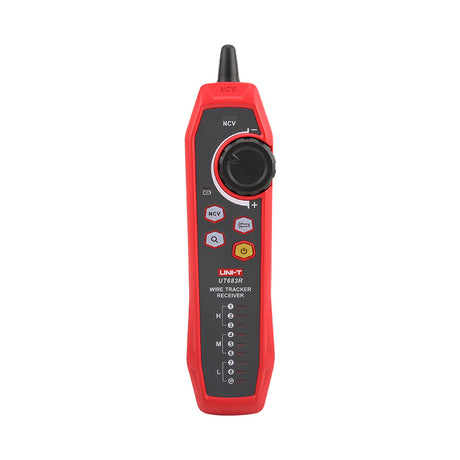

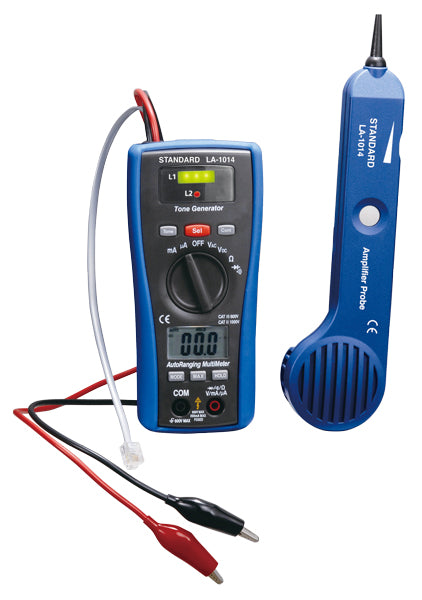

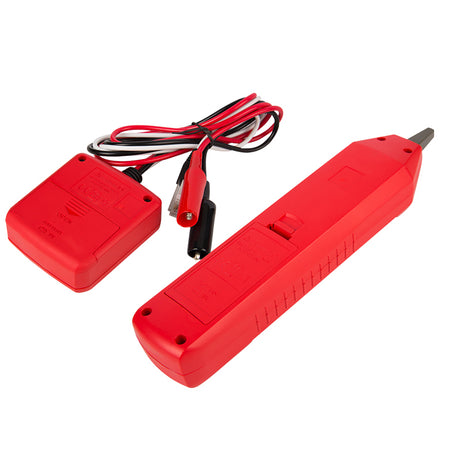

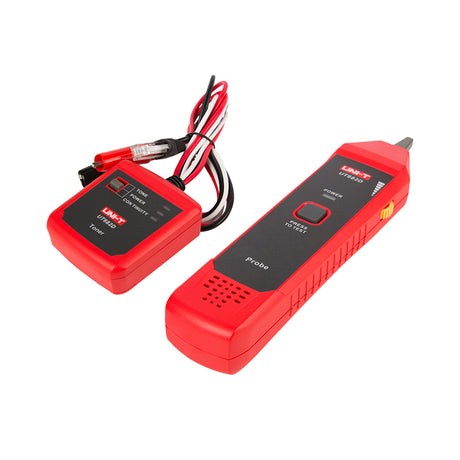

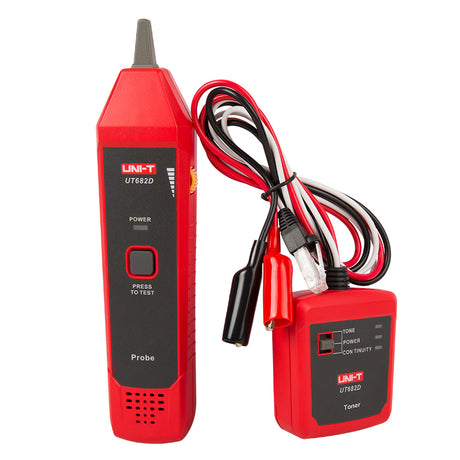

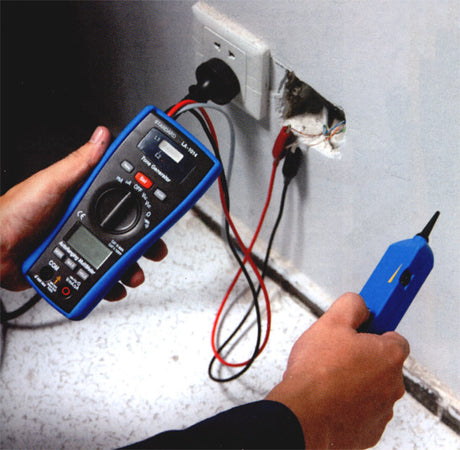

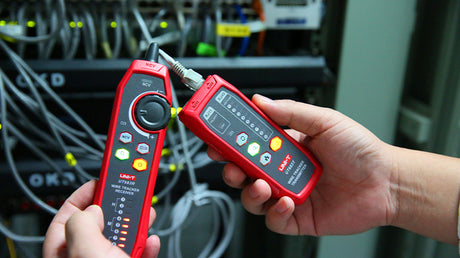

- Trasovací sonda – dohledání konkrétního kabelu ve svazku nebo v patch panelu podle tónu.
- Detekce PoE a služeb – ověření, jestli je na portu napájení po ethernetu nebo aktivní síťová služba.
Časté dotazy
Co je metoda TDR?
Přístroj vyšle do kabelu impulz a měří čas, za který se vrátí odraz. Z něj spočítá vzdálenost. Díky tomu poznáte nejen že je kabel přerušený, ale i kde – což ve zdi nebo v liště ušetří hodně bourání.
Zjistím testerem rychlost sítě?
Ne. Tester ověří zapojení a fyzický stav vedení, ne skutečnou propustnost. Na certifikaci kategorie kabeláže s měřením přeslechů a útlumu slouží podstatně dražší certifikační přístroje.
K čemu je trasovací sonda?
Do jednoho konce kabelu se pustí tón a sondou se pak podél svazku hledá, ze kterého vodiče se ozývá. V rozvaděči s desítkami neoznačených kabelů je to nejrychlejší cesta k identifikaci.
Otestuje se s ním i telefonní kabel?

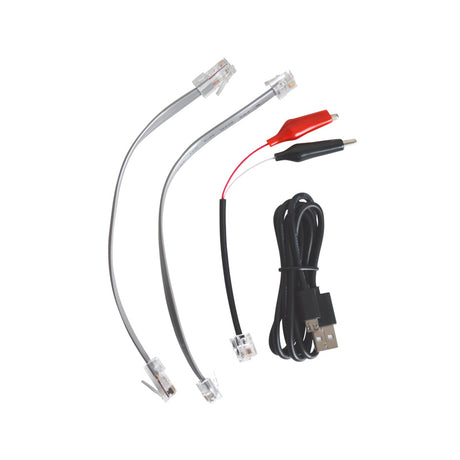

Ano, konektory RJ11 jsou u většiny testerů součástí výbavy. Stejný přístroj tak pokryje datové i telefonní rozvody, případně s adaptéry i koaxiální vedení.
Zalisování konektorů řeší krimpovací kleště, dohledání trasy detektory kabelů. Přehled kategorie najdete v Detektorech a testerech.
