Detektory kabelů pro trasování vedení

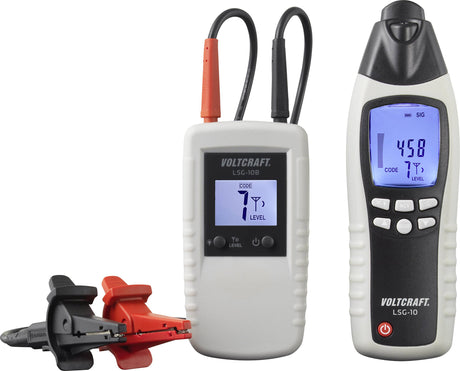

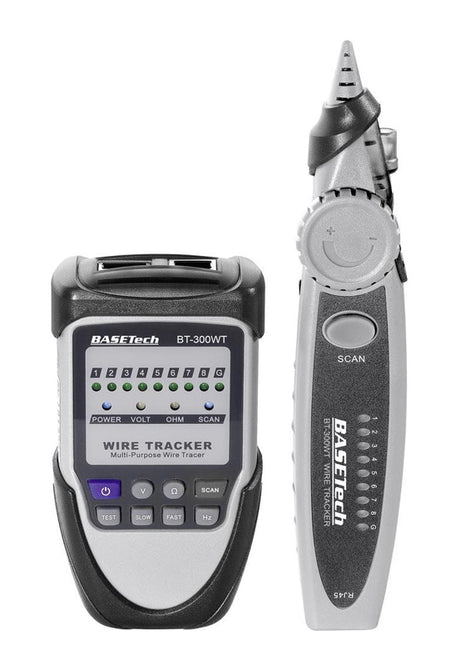

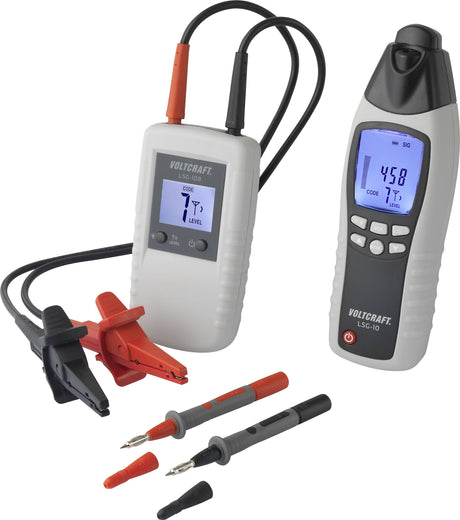

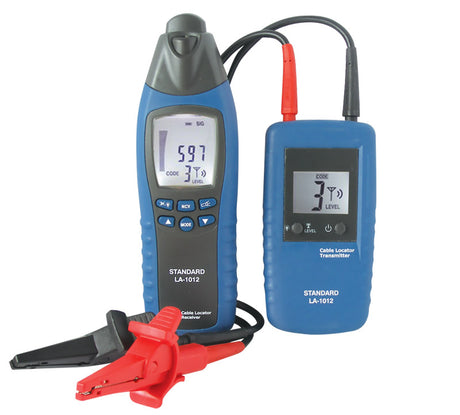

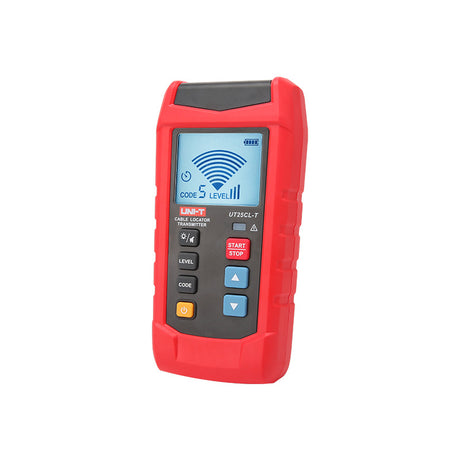

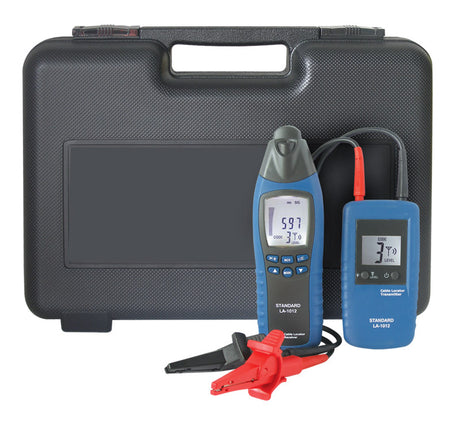

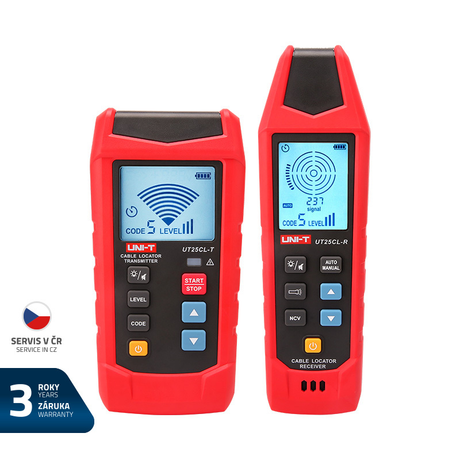

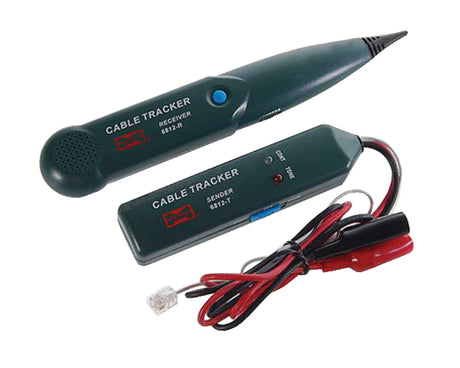

Princip je odlišný od nástěnných skenerů. Vysílač se připojí na konkrétní vodič a vyšle do něj signál, přijímač ho pak zachytí i skrz omítku, sádrokarton nebo zeminu. Díky tomu poznáte nejen že tam kabel je, ale který to je – a kudy přesně vede.

Kde se používá

• Identifikace vodiče v rozvaděči – dohledání konkrétního okruhu mezi desítkami neoznačených kabelů.
• Trasování vedení ve zdi – zjištění průběhu kabelu před vrtáním nebo sekáním drážky.
• Hledání přerušení – místo, kde signál končí, obvykle odpovídá poruše.
• Dohledání vedení v zemi – u mělce uložených tras na zahradě.

Přístroje se dodávají v provedení s krytím kolem IP54, které snese prach i stříkající vodu na stavbě, a bývají doplněné bezkontaktní detekcí napětí.

Časté dotazy

Musí být vedení bez napětí?

Záleží na přístroji a režimu. Řada detektorů umí trasovat jak vodič bez napětí přes připojený vysílač, tak vodič pod napětím podle jeho vlastního pole. Postup vždy vychází z návodu konkrétního přístroje.

Jak hluboko detektor dosáhne?

Podle materiálu a síly signálu, běžně v řádu desítek centimetrů. Vlhké zdivo a hustá armatura dosah zkracují, u vedení v zemi bývá dosah naopak větší.

Čím se liší od detektoru kovů?

Detektor kovů hlásí každý kovový předmět v podkladu, ale nerozliší, který je ten hledaný. Trasovací sada sleduje konkrétní vodič, do kterého jste signál pustili – proto se hodí tam, kde je vedení víc.

Zvládne trasování laik?

Samotné hledání ano, práce na elektroinstalaci ale patří osobě s odbornou způsobilostí. Před zásahem do vedení se okruh vždy odpojí a stav se ověří.

Kovy a profily ve zdi najdou detektory kovů a vedení, datové rozvody prověří testery kabelů. Přehled kategorie je v Detektorech a testerech.
