Laboratorní zdroje – napájení pod kontrolou

Rozdíl proti běžnému adaptéru je v regulaci. Nastavíte napětí i maximální proud, a zdroj sám přejde z režimu konstantního napětí do režimu konstantního proudu, jakmile obvod odebírá víc, než jste povolili. Ušetří to opravovanou desku i čas.

Na co se zaměřit

• Rozsah napětí a proudu – volte s rezervou proti obvyklému použití; typický rozsah pro elektroniku začíná u 30 V a několika ampérů.
• Omezení proudu – klíčová funkce při oživování prototypů, kdy chyba v zapojení jinak znamená zničenou součástku.
• Počet kanálů – vícekanálové zdroje napájí souběžně analogovou a digitální část, případně obě polarity.
• Rozlišení a zobrazení – displej s jemnějším krokem usnadní práci s malými proudy.
• Zvlnění výstupu – u citlivé analogové elektroniky rozhoduje o použitelnosti.

Časté dotazy

Co znamená režim CV a CC?

CV je konstantní napětí – zdroj drží nastavené napětí, dokud odběr nepřekročí limit. Poté přejde do CC, tedy konstantního proudu, kdy udržuje proud na nastavené hodnotě a napětí snižuje. Přechod signalizuje, že obvod odebírá víc, než jste povolili.

Nahradí laboratorní zdroj nabíječku akumulátoru?

Pro provizorní nabití u některých typů ano, ale chybí mu nabíjecí profil a ukončení nabíjení. Pro pravidelné nabíjení je vhodnější skutečná nabíječka.

Jak nastavit omezení proudu?

Výstup zkratujte přes ampérmetr nebo použijte funkci nastavení proudu a otočte regulátorem na požadovanou hodnotu. Teprve pak připojte obvod.

Co znamená přechod do režimu CC?

Že obvod odebírá víc proudu, než jste povolili. Zdroj proud udrží a sníží napětí — bývá to první signál chyby v zapojení.

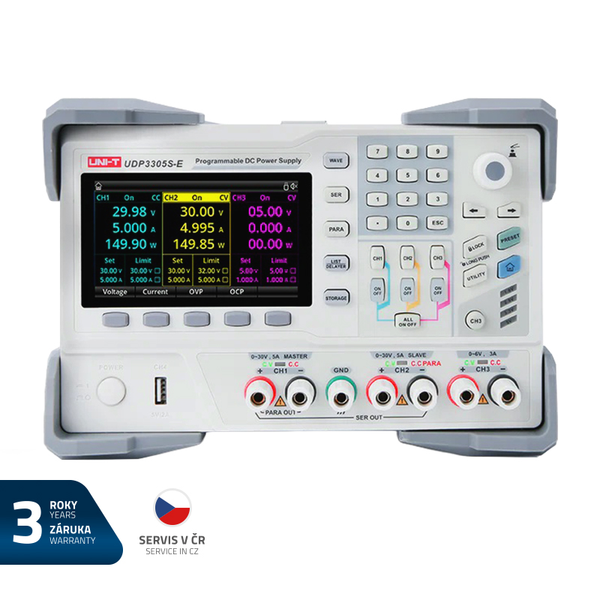

V nabídce jsou zdroje UNI-T i modely naší vlastní značky GETI.
