Spínače a tlačítka
Spínač se volí podle tří věcí: jak se ovládá, kolik obvodů spíná a jaký proud musí snést. Právě proudová zatížitelnost bývá podceněná – spínač dimenzovaný na signální úroveň při spínání motoru nebo osvětlení rychle zoxiduje a přestane spolehlivě spínat.
Co kategorie obsahuje
Na co se zaměřit
- Proud a napětí – dodržte hodnoty uvedené výrobcem; u spínání motorů počítejte s rozběhovým proudem.
- Počet pólů a poloh – označení jako 2pol./4pin určuje, kolik obvodů spínač ovládá.
- Montážní otvor – rozměr výřezu v panelu musí odpovídat typu spínače.
- Aretace – tlačítko s aretací zůstane sepnuté, bez ní spíná jen po dobu stisku.
Časté dotazy

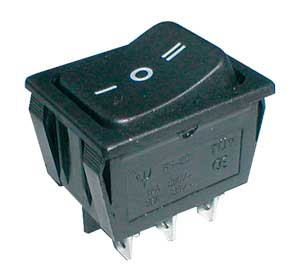

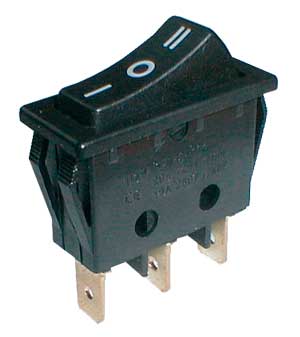

Co znamená označení ON-OFF-ON?
Jde o přepínač se třemi polohami, kde krajní polohy spínají dva různé obvody a střední je vypnutá. Používá se například pro přepínání směru otáčení nebo volbu zdroje.
Co znamená 2pol./4pin u spínače?
Označuje počet spínaných obvodů a počet vývodů. Dvoupólový spínač spíná dva nezávislé obvody současně, což se používá u síťového napájení pro odpojení obou vodičů.
Jak vybrat spínač k motoru?
Podle proudu s rezervou na rozběhový proud, který je několikanásobkem jmenovitého. Poddimenzovaný spínač se při spínání opaluje a časem přestane vodit.

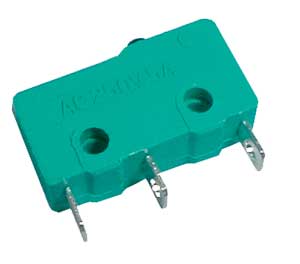

K čemu je mikrospínač?
K detekci polohy v mechanismech — například jako koncový spínač, který vypne pohon v krajní poloze nebo pozná zavření krytu.
Navazují elektromagnetická relé a konektory a zdířky.
