USB tester FNIRSI FNB-C2

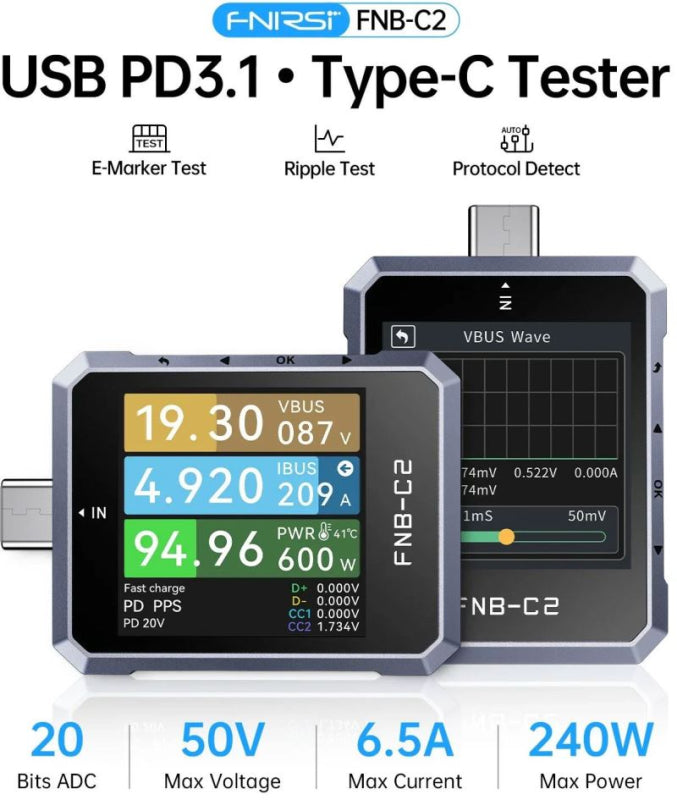

FNIRSI FNB-C2 je pokročilý USB-C tester napájení a detektor rychlonabíjecích protokolů navržený pro měření systémů s vysokým výkonem. Vyniká plnou podporou standardu USB PD 3.1 (EPR) až do 240 W a je vybaven precizním 20bitovým ADC převodníkem pro laboratorní přesnost měření.


Parametry produktu:

- čtení E-Marker čipů: dokáže identifikovat čipy uvnitř USB-C kabelů, čímž ověří jejich skutečnou kapacitu (např. zda kabel opravdu podporuje 100 W / 240 W nebo rychlý přenos dat)
- detekcea spouštění protokolů: automaticky rozpozná a umí vynutit širokou škálu standardů jako USB PD 3.1, UFCS, Qualcomm QC 2.0/3.0/4/5, Huawei FCP/SCP, Oppo VOOC a Vivo VFCP
- záznam dat (Data Logging): umožňuje ukládat kapacitu (Ah) a energii (Wh) do několika paměťových skupin a sledovat zvlnění napětí (ripple) v reálném čase
- konektivita s PC: skrze dedikovaný HID port lze tester propojits počítačem pro detailní export grafů a aktualizaci firmwaru

Popis hlavních obrazovek (Rozhraní):
postupným otáčením kolečka na domovské obrazovce procházíte 5 hlavních oken:

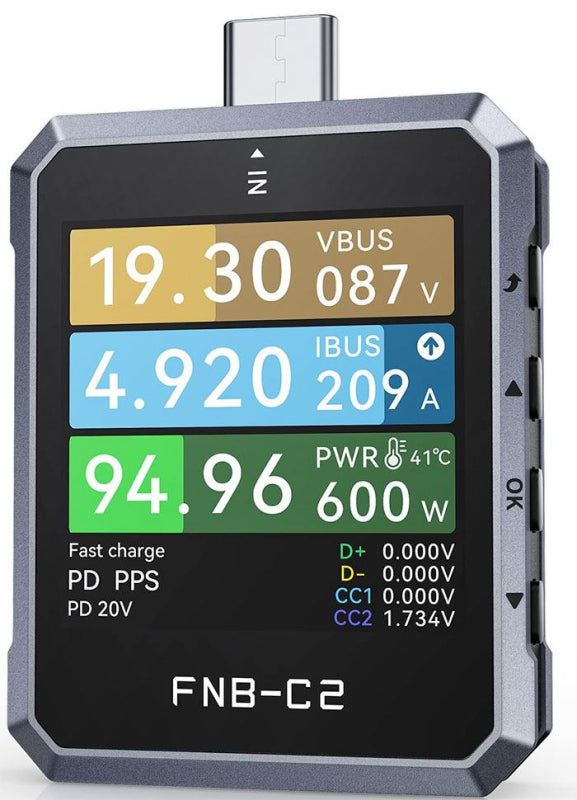

- základní měřicí plocha: zobrazuje napětí (V), proud (A) a výkon (W) v maximálním 7místném rozlišení. Dále ukazuje směr proudu a teplotu testeru
- statistické okno: zobrazuje celkovou kapacitu (Ah), energii (Wh) a čas měření. Dlouhým stiskem kolečka můžete vybrat a vymazat konkrétní paměťovou skupinu (Group 1–9)
- měření signálových linek: zobrazuje napětí na linkách D+/D- a CC1/CC2. Podle těchto hodnot tester automaticky odhaduje aktuálně aktivní protokol rychlého nabíjení
- grafické rozhraní: zobrazuje graf napětí a proudu v reálném čase. krátkým stiskem kolečka změníte rychlost vzorkování (časovou osu)
- výpočet odporu kabelu: slouží k měření vnitřního odporu kabelu metodou poklesu napětí (vyžaduje konstantní zátěž)

Základní ovládání a navigace:
- otáčení kolečka: přepínání mezi hlavními obrazovkami nebo pohyb v menu.
- krátký stisk kolečka: potvrzení volby / vstup do podmenu / resetování vybrané hodnoty.
- dlouhý stisk kolečka: vstup do hlavního nastavení systému (System Settings).
- tlačítko Back (Zpět): návrat o krok zpětnebo ukončení funkce triggeru (spouštěče).


Technické parametry:

Měřicí hodnoty dosahují vysokého rozlišení na 7místném displeji
- napětí (VBUS): 4 až 50 V (rozlišení 0,000001 V, přesnost ±0,2 ‰ + 2 číslice)
- proud: 0 až 6,5 A (rozlišení 0,000001 A, přesnost ±0,5 ‰ + 2 číslice)
- výkon: max. 240 W (rozlišení 0,000001 W)
- signálové linky: měření napětí D+/D- a CC1/CC2 (0 až 3,3 V)
- displej: IPS TFT LCD s úhlopříčkou 1,54" (240×240 px) a gravitačním senzorem pro automatické otáčení obrazu.


Základní ovládání a navigace
Otáčení kolečka: Přepínání mezi hlavními obrazovkami nebo pohyb v menu.
Krátký stisk kolečka: Potvrzení volby / vstup do podmenu / resetování vybrané hodnoty.
Dlouhý stisk kolečka: Vstup do hlavního nastavení systému (System Settings).
Tlačítko Back (Zpět): Návrat o krok zpětnebo ukončení funkce triggeru (spouštěče).


Návod k pokročilým funkcím:
1. Testování a detekce protokolů (FastCharge Protocol) Otočte kolečko na obrazovku měření signálových linek a stiskněte jej. Zvolte Auto Detection (Automatická detekce). Tester začne postupně testovat různé protokoly (PD, QC, SCP atd.).
DŮLEŽITÉ UPOZORNĚNÍ: Během tohoto testu tester mění napětí až na 20V/28V. Nikdy nemějte na výstupu připojený mobilní telefon ani jiné koncové zařízení! Hrozí jejich zničení.
2. Manuální spuštění protokolu (Trigger Mode) V menu rychlého nabíjení zvolte konkrétní protokol (např. PD Trigger nebo QC3.0 Trigger). Pomocí kolečka můžete manuálně zvyšovat napětí (např. vynutit 9V, 12V, 20V) pro testování napájecích adaptérů a powerbanek.Pro bezpečné ukončení režimu stiskněte tlačítko Back
3. Čtení E-Marker čipů kabelů Zapojte napájecí adaptér do vstupu testeru (USB-C IN). Druhý konec kabelu zapojte do vyhrazeného portu testeru nebo vstupte do menu Cable Info -> E-Marker Reader.Tester vyčte z čipu specifikaci kabelu a zobrazí maximální podporovaný proud (např. 5A), výkon (100W /240W) a rychlost přenosu dat (USB 2.0 / USB 3.2).
Propojení s PC a aktualizace firmwaru Na vrchní straně testeru se nachází samostatný port označený jako PC / HID.Propojte tento port micro-USB nebo USB-C kabelem s počítačem (nepoužívejte hlavní silové porty testeru). Stáhněte si oficiální software ze stránek FNIRSI. V programu uvidíte detailní grafy s vysokou vzorkovací frekvencí a možnost exportu dat do CSV.
