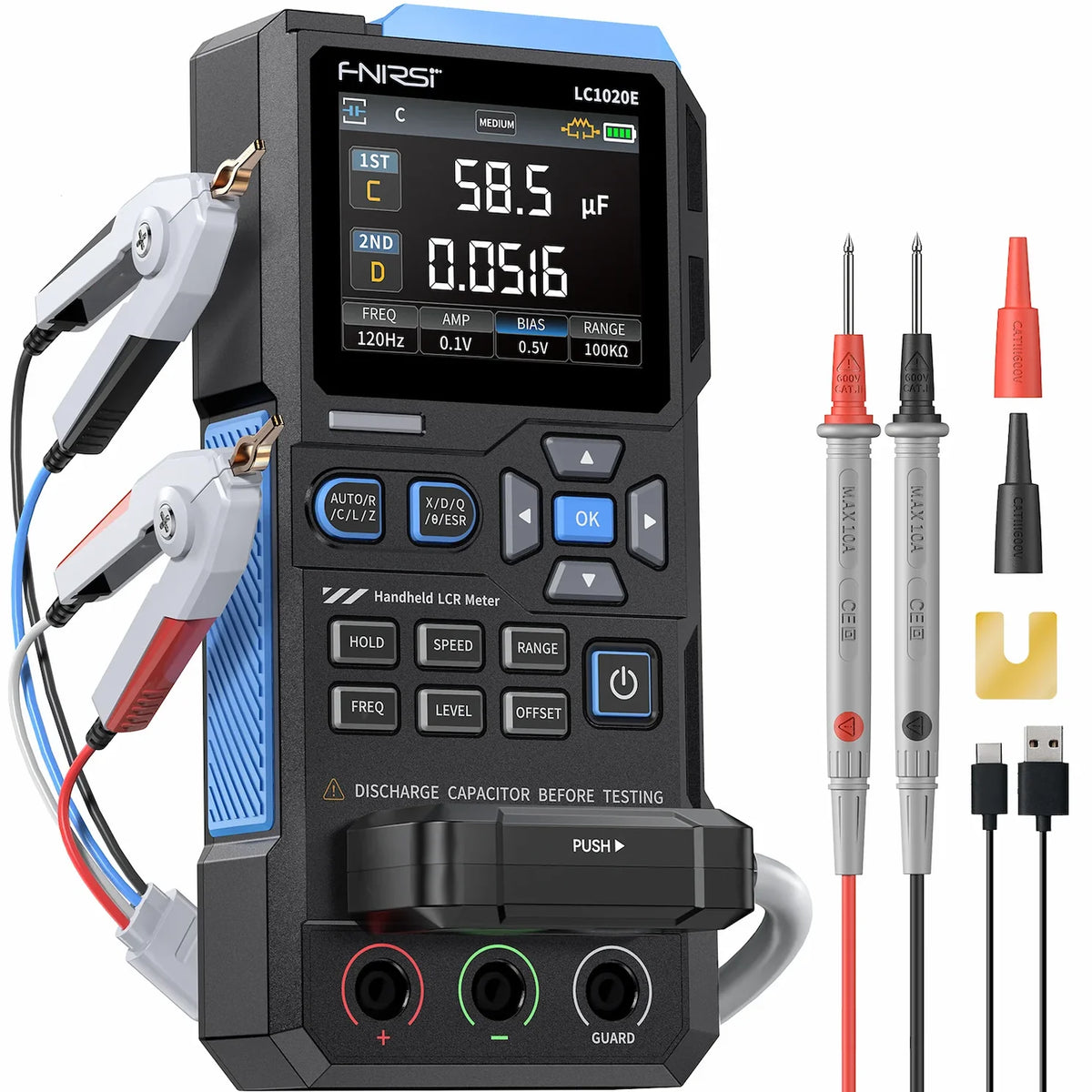

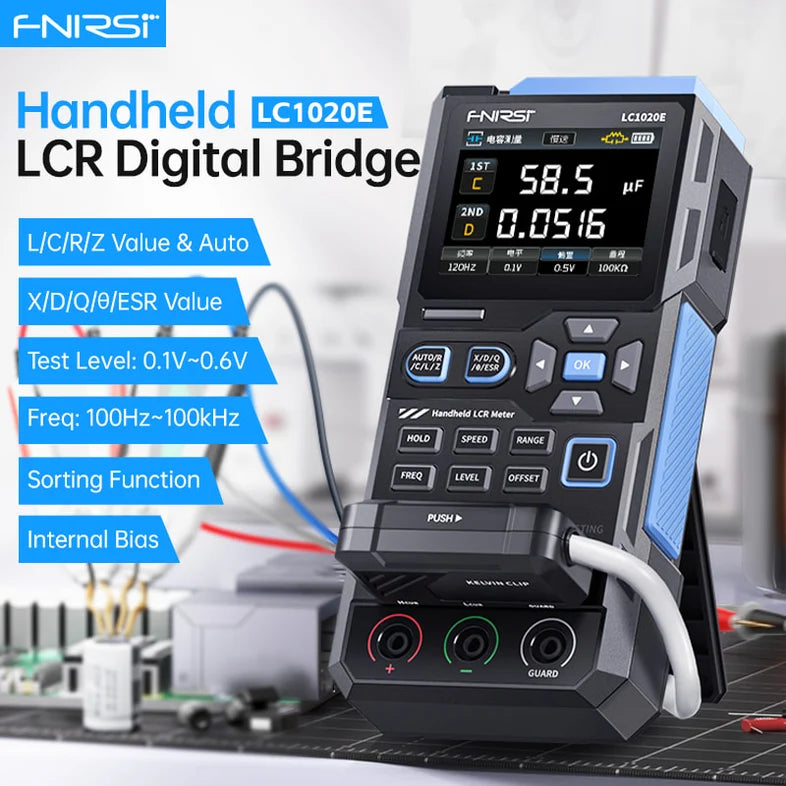

LCR metr a tester součástek FNIRSI LC1020E

LCR metr a tester součástek FNIRSI LC1020E.
FNIRSI LC1020E je vysoce přesný přenosný digitální LCR metr, určený pro detailní testování elektronických součástek, jako jsou cívky, kondenzátory a rezistory.


Parametry produktu:

- vysoká přesnost: základní přesnost měření je ( ±0,05%) s rozlišením displeje na 4,5 číslice

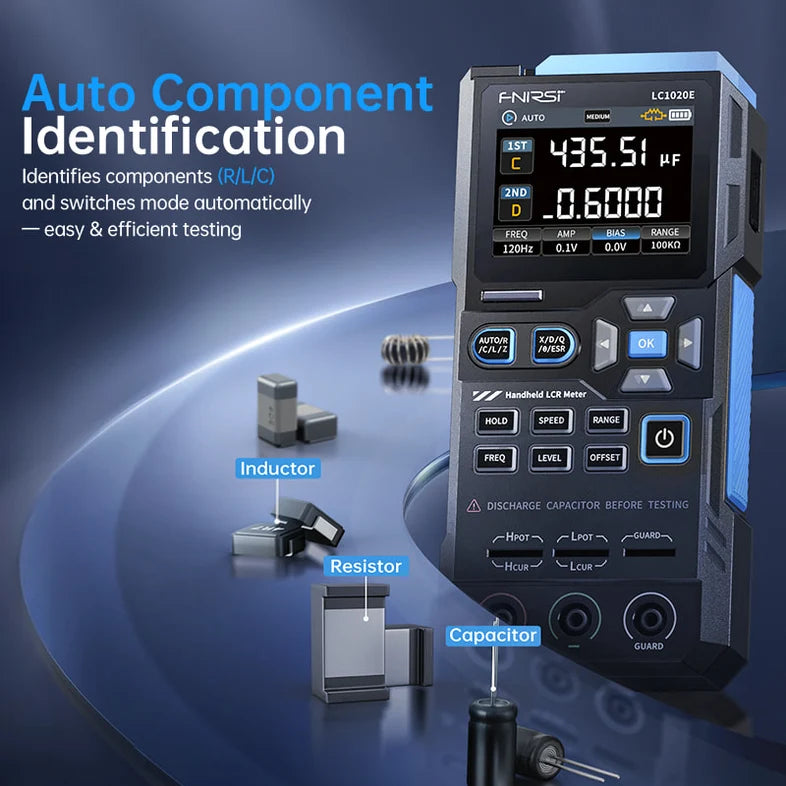

- automatická identifikace komponent R/L/C pro rychlé a efektivní měření
- 5 testovacích frekvencí (100 Hz–100 kHz) a 3 úrovně napětí (0,1 V–0,6 V) pro flexibilní analýzu

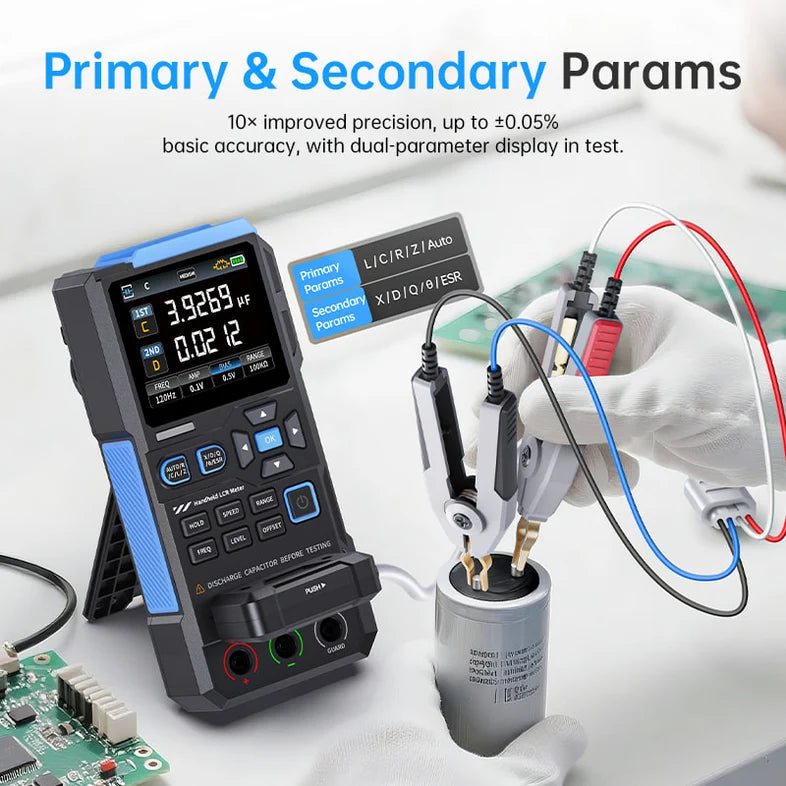

- měří hodnoty L/C/R/Z s automatickým přepínáním režimů a zobrazuje X/D/Q/?/ESR jako sekundární parametry pro komplexní analýzu součástek
- inteligentní automatická identifikace komponentů
- vícefrekvenční a volitelná testovací frekvence:

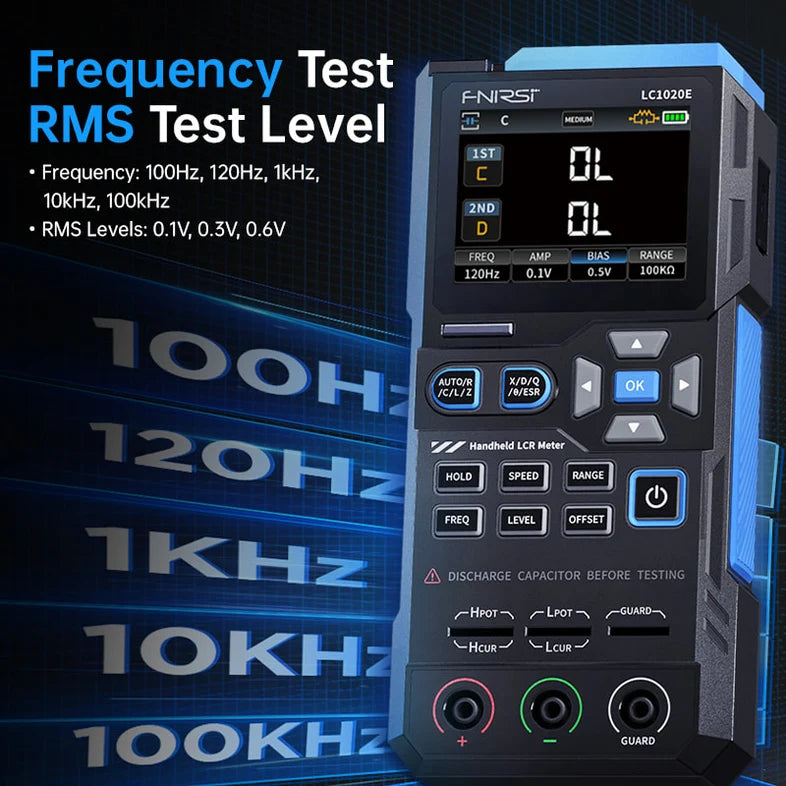

podporuje 5 testovacích frekvencí : 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
nabízí 3 úrovně testovací hodnoty RMS : 0,1 V, 0,3 V, 0,6 V – poskytuje tak přesnou kontrolu v různých testovacích scénářích

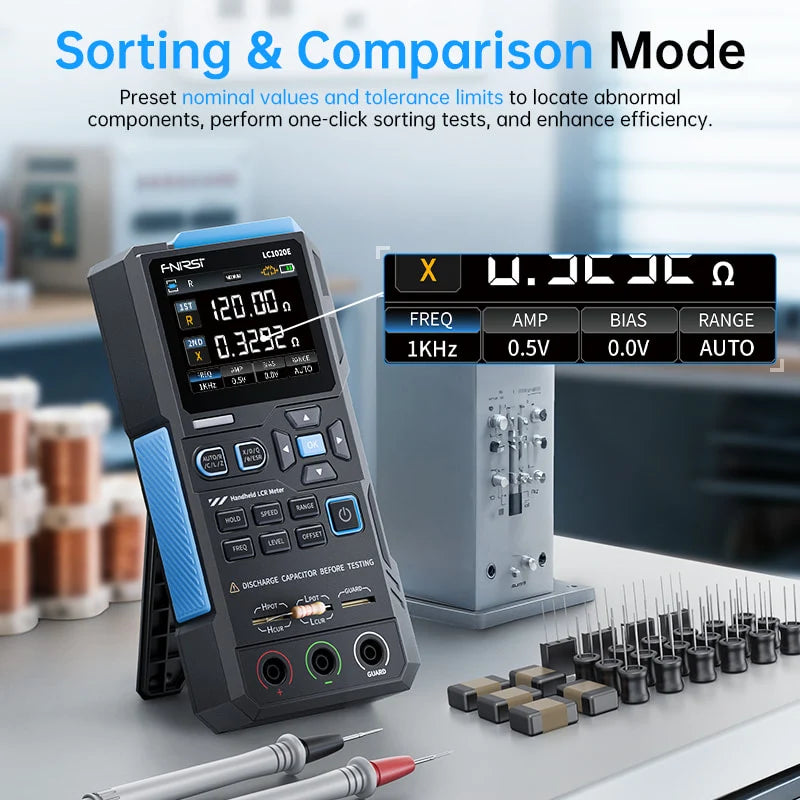

- funkce třídění a porovnávání: nastavení nominálních hodnot a tolerancí (0,1 %–99,9 %) pro automatické posouzení vyhovuje/nevyhovuje s audiovizuálními pokyny pro rychlé dávkové testování a kontrolu kvality
- dvouparametrový displej na 2,8" TFT obrazovce: jasně zobrazuje hlavní i sekundární parametry v reálném čase, snadno čitelné kdykoli a kdekoli
- kalibrace rozpojených a zkratovaných obvodů: kalibrujte testovací přípravky a eliminujte systémové chyby pro dosažení přesných a opakovatelných výsledků
- režim uchování a záznamu dat: stisknutím uchováte naměřenou hodnotu, dlouhým stisknutím přepnete do režimu záznamu
- kompaktní a dobíjecí design: lehké, přenosné tělo napájené lithiovou baterií 3,7 V 3000 mAh , ideální pro laboratoře, výrobní linky a použití v terénu


Technické parametry:

- model: LC1020E
- displej: 2,8palcový TFT LCD barevný displej
- základní přesnost: cca 0,3 %
- testovací frekvence: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
- zobrazené číslice: hlavní parametr: 4,5 číslice / sekundární parametr: 4,5 číslice
- parametry měření: hlavní parametry: AUTO/R/C/L/Z , sekundární parametry: X/D/Q/?/ESR
- rozsah měření:
indukčnost: 0–100H
kapacita: 0–100mF
odpor: 0–10 mohm

- testovací úrovně: 0,1V / 0,3V / 0,6V
- vnitřní zkreslení : 0,0 V / 0, 5V
- kalibrační funkce: kalibrace rozpojeného obvodu, kalibrace zkratu
- porovnávací funkce: používá se k výpočtu relativní chyby mezi naměřenou hodnotou součásti a nominální hodnotou, zobrazené v procentech, a poskytuje výsledky filtrování. Nominální hodnoty a tolerance lze nastavit s nastavitelným rozsahem tolerance od 0,1 % do 99,9 %.
- datový záznam: počítadlo úspěšných / neúspěšných měření
- testovací porty: 3pinová zásuvka a 5pinová zásuvka (Kelvinovo 4-vodičové měření)
- výstupní impedance: 100ohm
- napájení: vestavěná Li-Ion baterie 3,7V 3000 mAh, nabíjení USB-C
- ostatní nastavení : nastavení jazyka, jas obrazovky, nastavení zvuku, automatické vypnutí, nastavení kalibrace, systémové informac
- automatické vypnutí: ano
- rozměry: 185 × 85 × 35mm
- hmotnost: cca 680g

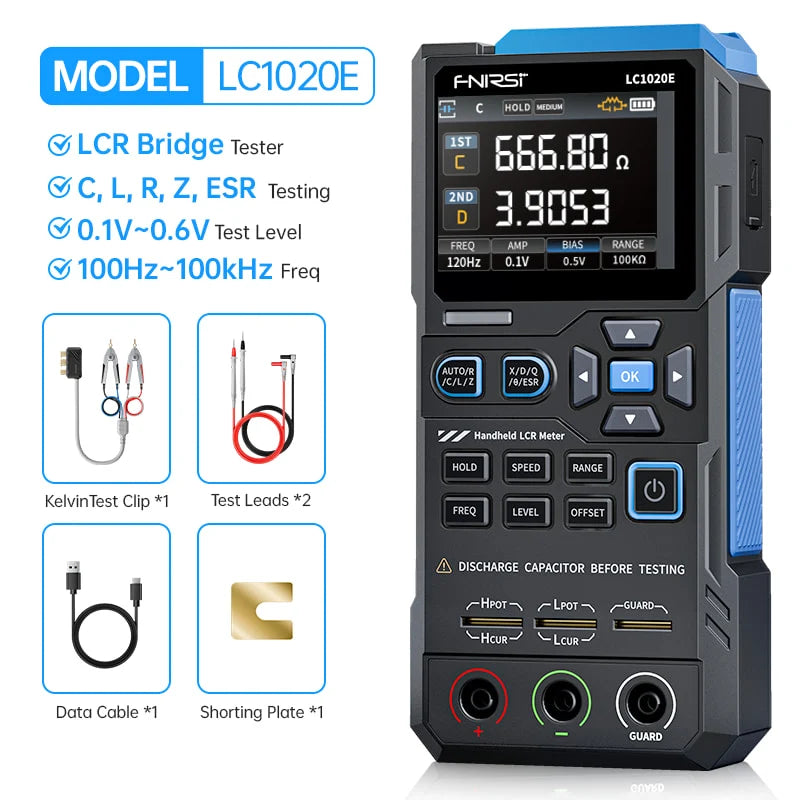

Obsah balení:
- měřící kabely
- Kelvinovy svorky
- nabíjecí kabel USB
