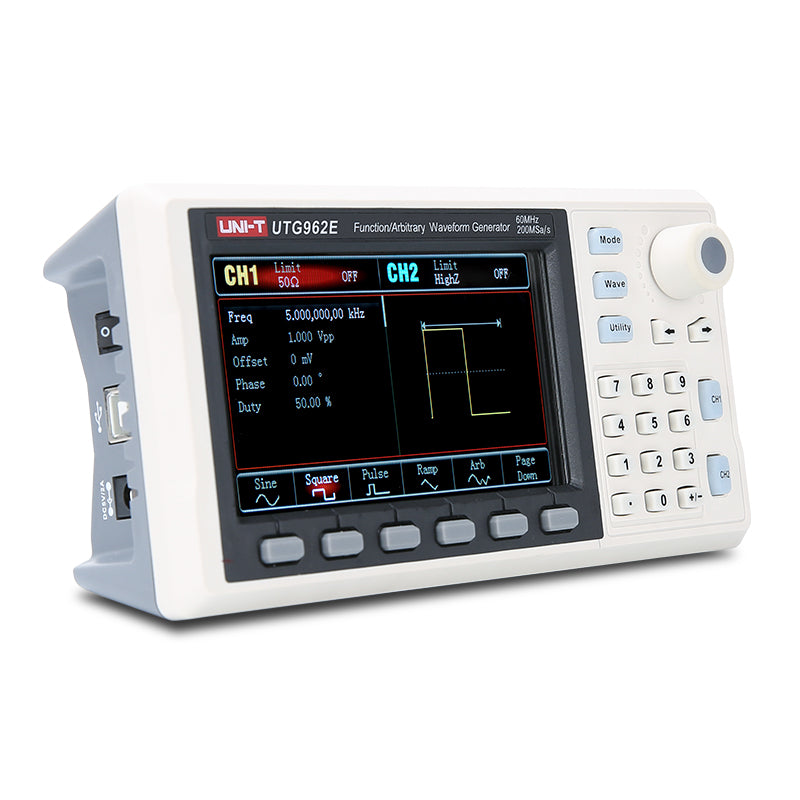

UNI-T UTG962E generátor
Ajánljuk
Generátor funkcí / libovolných průběhů - dvoukanálový, technologie přímé digitální syntézy DDS, frekvenční rozlišení 1µHz, modulace AM, PM, FM, FSK z interního nebo externího zdroje, lineární a logaritmické frekvenční rozmítání, TFT LCD displej 4,3"", kompaktní rozměry do dlaně, nízké zkreslení výstupního signálu, vhodný pro výuku, testování a opravy elektronických zařízení, záruka 3 roky"
3 db raktáron
Várható szállítás:
17.09.2026
Normál ár
4.790,00 Kč
3.958,68 Kč
ÁFA nélkül
Egységár
/
Nem elérhető
UNI-T | SKU:
07730154
Termékleírás
Erre a termékre 3 év garancia vonatkozik. Az UTG962E UTG900E sorozatú funkciógenerátor (tetszőleges hullámformák) egy kétcsatornás generátor, amely közvetlen digitális szintézis technológiát használ, hogy pontos és stabil tetszőleges hullámforma jelet állítson elő 1µHz felbontással és alacsony torzítással. Különböző modulációkkal, például AM, PM, FM, FSK, FSK belső vagy külső forrásból származó jelek modulálására, lineáris és logaritmikus frekvenciasöprésre alkalmas.

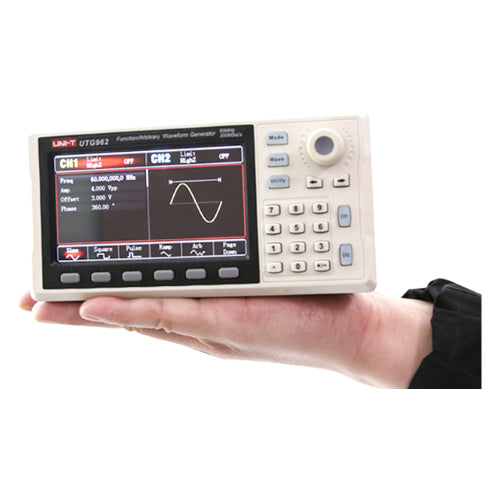

A generátor miniatűr méretű - a tenyérben elfér, nagy teljesítményű, kiváló műszaki paraméterekkel rendelkezik, és mégis költséghatékony.
A generátor panelje ergonomikus kialakítású a könnyű kezelhetőség érdekében. A grafikus 4,3 hüvelykes LCD TFT kijelző lehetővé teszi a sokkal hatékonyabb és gyorsabb munkavégzést.
A generátort várhatóan az oktatásban, tervezésben, tesztelésben, hibaelhárításban és javításban használt elektronikus és elektroakusztikus eszközök; félvezető alkatrészek tesztelése stb. során használják.
USB-csatlakozóval és nagy teljesítményű szoftverrel rendelkezik az adatok számítógépre történő átviteléhez. Kiváló ár/teljesítmény aránnyal és számos funkcióval rendelkezik.
Az angol nyelvű adatlap letölthető a gyártó weboldaláról:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20211016/UTG900E.pdf
vagy az angol nyelvű felhasználói kézikönyvet:
http://unitrend.oss-cn-hongkong.aliyuncs.com/upload/file/20210529/UTG900E%20Series%20User%20Manua%20REV.2.pdf
Termékparaméterek :
- Kétcsatornás digitális jelszintézis generátor DDS
- szinuszos jelek generálása 1µHz és 60MHz közötti frekvenciatartományban
- 1µHz és 20MHz közötti frekvenciájú négyszögjelek generálása
- különböző egyéb hullámformák generálása (szinusz, téglalap, háromszög, impulzus, zaj, egyenáram, tetszőleges)
- AM, FM, PM, PM, FSK jelek modulálása belső és külső forrásból
- a frekvenciasöpört jelkimenet támogatása
- támogatja a belső/külső/manuális triggerelést
- külső TTL-kompatibilis jelek 6 bites, nagy pontosságú frekvenciamérése 100 MHz és 100 MHz közötti tartományban
- A kimeneti jel amplitúdója akár 10Vpp 50? impedancia mellett vagy akár 20Vpp nagy impedancia üzemmódban
- 200MSa/s mintavételi sebesség és 14 bites függőleges felbontás
- véletlenszerű hullámformák tárolása akár 4 kpts pontokkal
- 24 gyárilag tárolt, teljesítményfüggetlen hullámforma
- USB-interfész nagy teljesítményű PC-szoftverrel
- Többfunkciós gomb és numerikus billentyűzet a könnyű kezelhetőség érdekében
- rendszersegédlet
- TFT LCD színes kijelző 109 mm (4,3 hüvelyk) képátlóval, 480 x 272 képpont felbontással
Specifikációk :
- Kimeneti csatornák: 2
- mintavételi frekvencia: 200MSa/s
- kimeneti frekvencia: 60MHz-ig
- frekvencia felbontás: 1µHz
- Függőleges felbontás: 14 bit
- Memóriamélység: 8 kpts
- a generált jelek típusai és frekvenciái:
Szinusz: 1µHz-től 60MHz-ig
Négyszög: 1µHz és 20MHz között
rámpa (fűrészfog): 1µHz-től 400kHz-ig
impulzus: 1µHz és 20MHz között
önkényes: 1µHz-től 10MHz-ig
Fehér Gauss-zaj: 60MHz
- DC jeleltolódás (csúcs AC+DC): ±5V (50 ?), ±10V (nagy ellenállás)
- Minimális jel emelkedési/esési idő: jellemzően < 20ns
- amplitúdótartomány ? 10MHz-es jelek esetén: 1mVpp-től 10Vpp-ig; (50?)
- amplitúdótartomány ? 60MHz-es jelek esetén: 1mVpp-5Vpp; (50?)
- Modulációs típusok: AM, FM, PM, FSK, Sweep
- Kimeneti impedancia: 1?-tól 1k?-ig állítható, vagy Nagy Z
- Gyári impedancia-beállítás: High Z
- Kimeneti rövidzárlat elleni védelem: igen
- teljes harmonikusok. Torzítás (DC és 20kHz között, 1Vpp, tip. érték): <0,2%.
- Pontosság 90 napon belül: ±50 ppm (18 ? és 28 ? között)
- Pontosság 1 éven belül: ±100 ppm (18? és 28? között).
- Kijelző: 4,3" színes TFT LCD, 480 x 272pixeles
- USB eszköz interfész: igen
- Tápegység: DC 5V, 2A
- Energiafogyasztás: max. 10W
- hűtés: természetes
- üzemi hőmérséklet: 0°C és +40°C között
- üzemi környezeti páratartalom: < +35 ?: ? 90% RH, +35 ? és +40 ? között: ? 60% RH
- munkamagasság: max. 2000m
- súly (nettó): 0,33 kg
- Súly (bruttó): 0,77 kg
- Méretek: 172 x 90 x 68mm
Az egyedi csomagolás tartalma :
- UTG962E funkciógenerátor: 1db.
- AC/100-240V//DC/5V/2A hálózati adapter: 1db.
- USB interfész kábel (UT-D14): 1db.
- BNC-stepper kábel (UT-L02): 1db
- 1m BNC-BNC kábel (UT-L45): 1db: 1db
- Felhasználói kézikönyv: 1db
GYÁRTÓ: UNI-TREND
www.uni-t.cz
