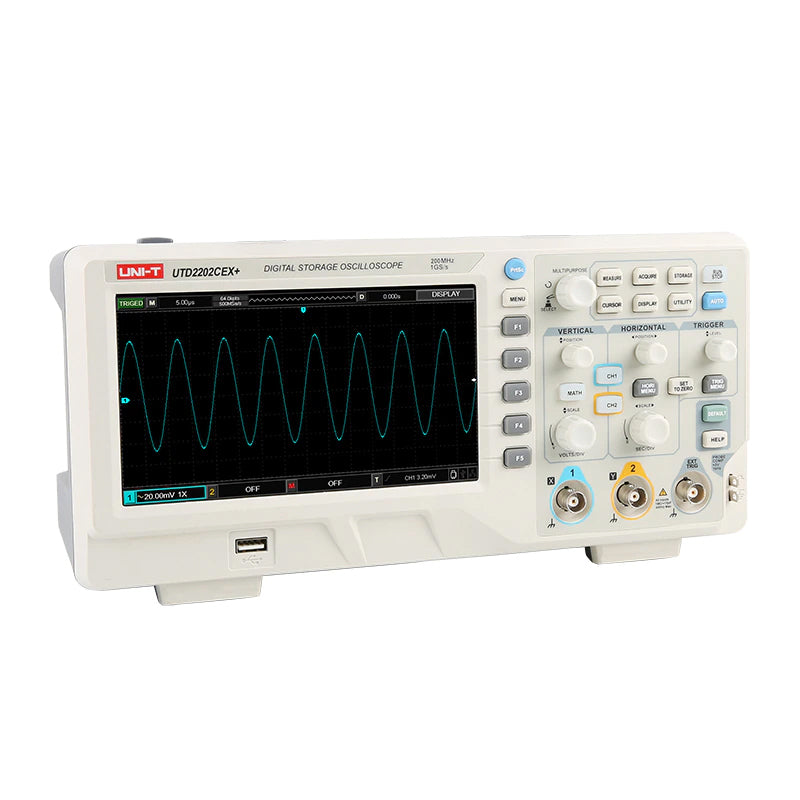

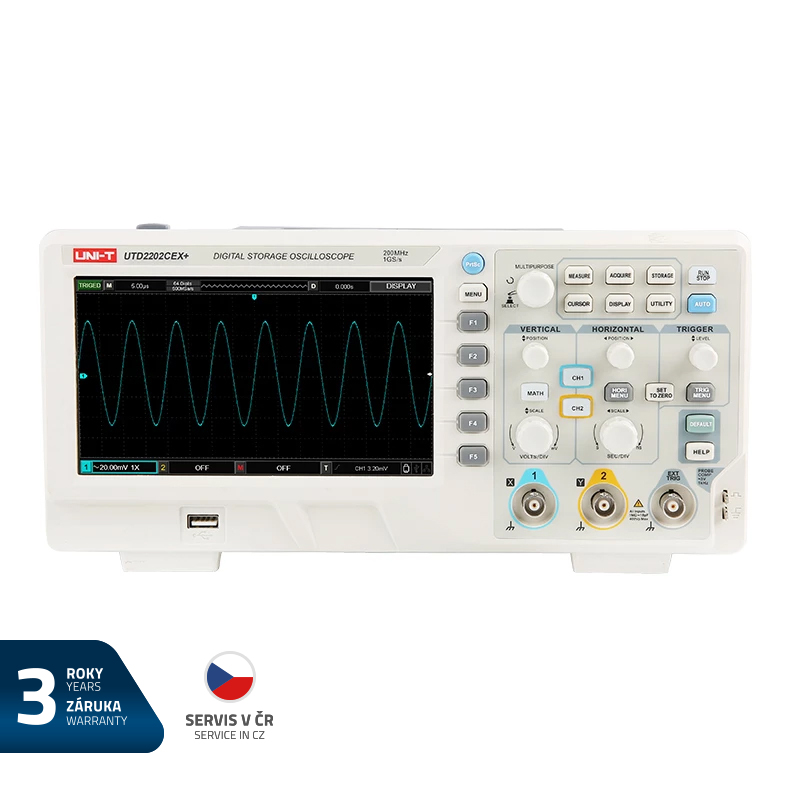

UNI-T UTD2202CEX+ oszcilloszkóp

A termékhez 3 év garancia jár. Az UTD2202CEX+ oszcilloszkóp az UTD2000CEX+ sorozat legmagasabb minőségű asztali digitális oszcilloszkópja. Ez egy többfunkciós, nagy teljesítményű oszcilloszkóp, amely könnyen kezelhető, nagyon jó műszaki jellemzőkkel, két analóg bemeneti csatornával, 200 MHz sávszélességgel és 1 GS/s mintavételi sebességgel. Hét hüvelykes színes TFT-kijelzővel rendelkezik, 800 x 480 pixeles felbontással.

Az oszcilloszkóp 64 kpts mélységű belső memóriával és akár 20 000 wfms/s CEX-II hullámforma rögzítési sebességgel rendelkezik, amely lehetővé teszi akár 34 jelparaméter automatikus mérését és a jelek közötti matematikai műveletekkel való működést.

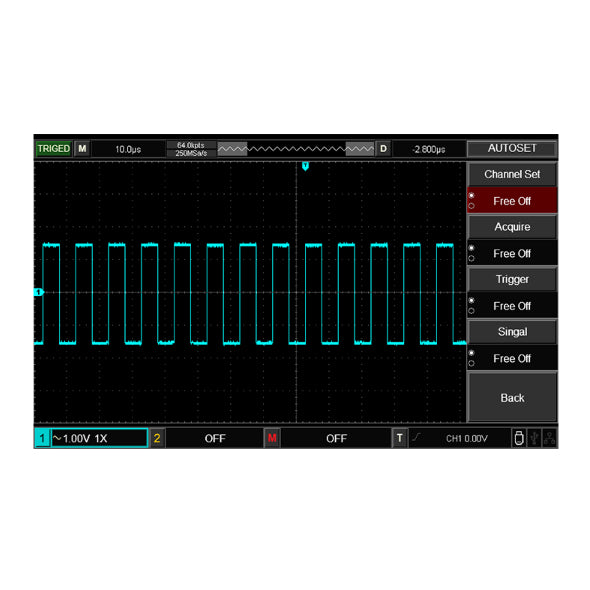

Az egyszerű előlap az alapműveletek, a skálázás és a csatornák elhelyezésének világosan feliratozott funkcióival lehetővé teszi a hagyományos műszerek használatakor tanult szokások alkalmazását, így az oszcilloszkópot anélkül használhatja, hogy bármi bonyolultat meg kellene tanulnia, és hosszú ideig fáradtság nélkül dolgozhat vele. Ezenkívül a műszer az AUTO gomb megnyomásával egyszerűen beállítható.

Az oszcilloszkóp támogatja az USB-tárolást, és az USB OTG funkciónak köszönhetően a mért értékeket USB flash meghajtóra mentheti. A plug and play USB funkció segítségével támogatja a PC-vel való kommunikációt is. A PC-csatlakozáshoz és a firmware frissítéséhez szükséges szoftver letölthető a gyártó weboldaláról: https://instruments.uni-trend.com/digital-oscilloscopes/947.html.
Az adatlapot letöltheti a gyártó weboldaláról:
http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653549897498061.pdf

Termékparaméterek :

- Sávszélesség: 200MHz
- csatornák száma: 2
- bemeneti csatolás: (1M?±2%)//(24pF±3pF)
- kompenzált jelbemenet: 3Vpp/1kHz tartományban
- max. bemeneti feszültség: 400Vpk, tranziens max. 1000Vpk
- mintavételi sebesség: 1GS/s
- Időalap-tartomány: 2ns/div és 50s/div között
- felfutási idő: ?1,7ns
- Függőleges tengely: 1mV/div-től 20V/div-ig (1M?), minden csatorna külön függőleges menüvel rendelkezik
- Függőleges felbontás: 8 bit
- DC erősítési pontosság: ±3%
- tárolt rekordhossz: 2 x 512k mintavételi pont
- Memóriamélység: egy csatorna 64kpts, két csatorna 2 x 32kpts
- Triggerelés: él, impulzus, videó, meredekség, váltakozó trigger.
- A+B, A-B, AxB, A/B, FFT, szerkeszthető bővített, szűrő

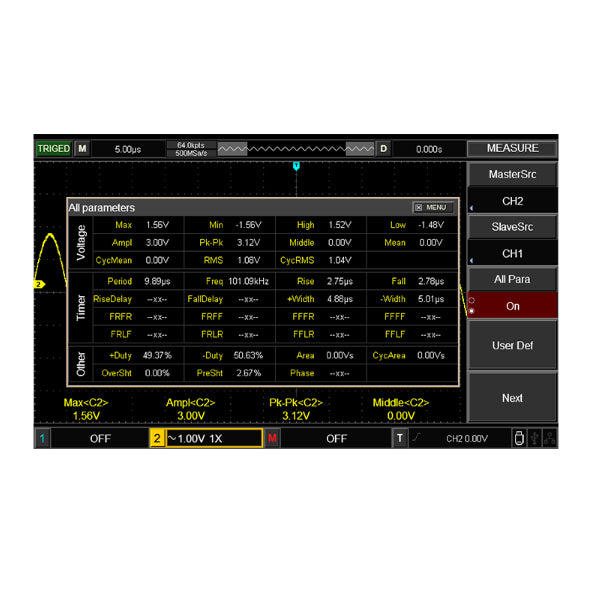

- jelparaméterek automatikus mérése: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF.
- Mérések száma: 5 egyidejű mérés
- statisztikai mérések: átlag, max, min, standard eltérés, mérések száma
- frekvenciaszámláló: 6 bit

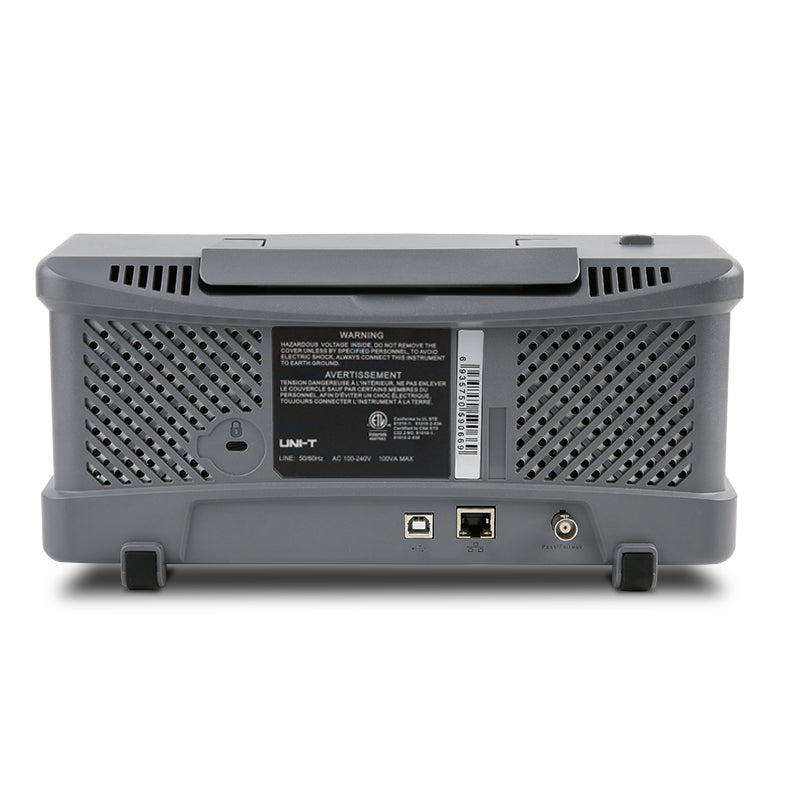

- Standard interfészek: USB-Host, USB-eszköz, LAN, AUX (Trig Out, Pass/Fail)
- Softgombok a képernyőn
- képernyőn megjelenő softbillentyűzet a tárolt fájlok elnevezéséhez
- az oszcilloszkóp memóriájába/USB-húsba menthető fájlok száma: 20/200
- Az aktuális képernyő BMP formátumban történő mentése az USB flesh-en

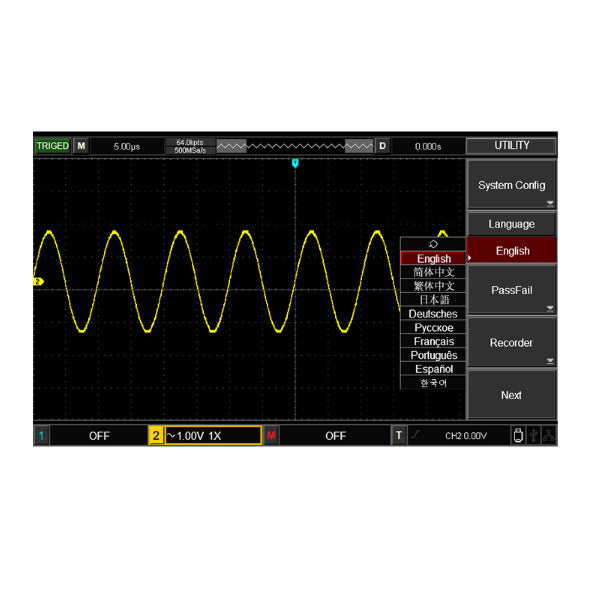

- Többnyelvű menü (többek között angol, német, francia, portugál, spanyol, orosz, portugál)


Műszaki paraméterek :

- Kijelző: átló 178 mm (7 hüvelyk) , 800x480 képpont x RGB, maximális fényerő jellemzően 300nit.
- kalibrálási időköz: 1 év
- tápellátás: 100V-240V AC, 45-440Hz
- Teljesítményfogyasztás: max. 100VA
- környezeti üzemi hőmérséklet: 0°C és +40°C között
- üzemi környezeti páratartalom: <35 ?: ?90% RH, 35 ? és 40 ? között: ?60% RH
- munkamagasság: max. 2000m
- tárolási hőmérséklet: -20°C és +40°C között
- Méretek (szélesség x magasság x mélység) : 306 x 138 x 124 mm
- Súly: nettó 2,5 kg, bruttó 3 kg


Egyedi csomagolási tartalom :

- UTD2202CEX+ oszcilloszkóp : 1db
- szonda: 2db UT-P05 200MHz (kompenzációval és 1x,10x kapcsolható osztóval):
- Levehető háromvezetékes tápkábel: 1db
- UT-D14 USB kábel: 1db
- Gyors telepítési útmutató a gyártó weboldalára mutató hivatkozással
- használati utasítás

Nagykereskedelmi csomagolás :

- Szabványos karton méret: 450 x 420 x 280 mm
- Darabszám a csomagban: 2db
- kartondoboz súlya: 8 kg

Gyártó :

UNI-TREND
- www.uni-t.cz
