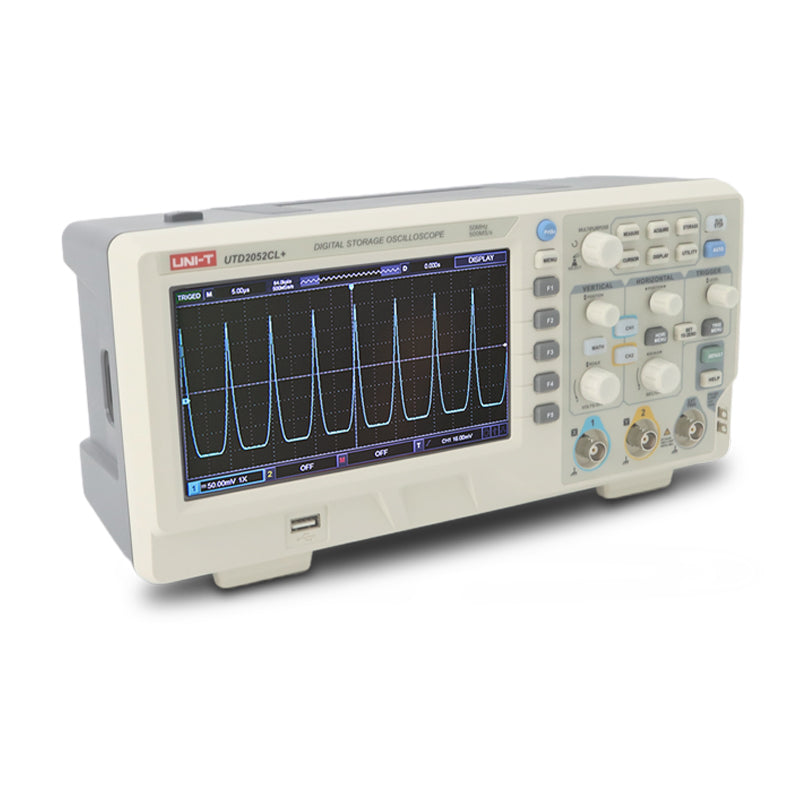

UNI-T UTD2052CL oszcilloszkóp

Erre a termékre 3 év garanciát vállalunk. Az UTD2052CL+ egy többfunkciós, nagy teljesítményű asztali digitális oszcilloszkóp az UTD2000CL+ sorozatból, amely könnyen kezelhető, nagyon jó műszaki jellemzőkkel, két analóg bemeneti csatornával rendelkezik, 50 MHz sávszélességet kínál 500MS/s mintavételezéssel. Hét hüvelykes, 800 x 480 pixeles felbontású színes TFT-kijelzővel rendelkezik.

Az oszcilloszkóp 64 kpts mélységű belső memóriával és 5000 wfms/s hullámforma rögzítési sebességgel rendelkezik, és lehetővé teszi akár 34 jelparaméter automatikus mérését és a jelek közötti matematikai műveletekkel való működést.

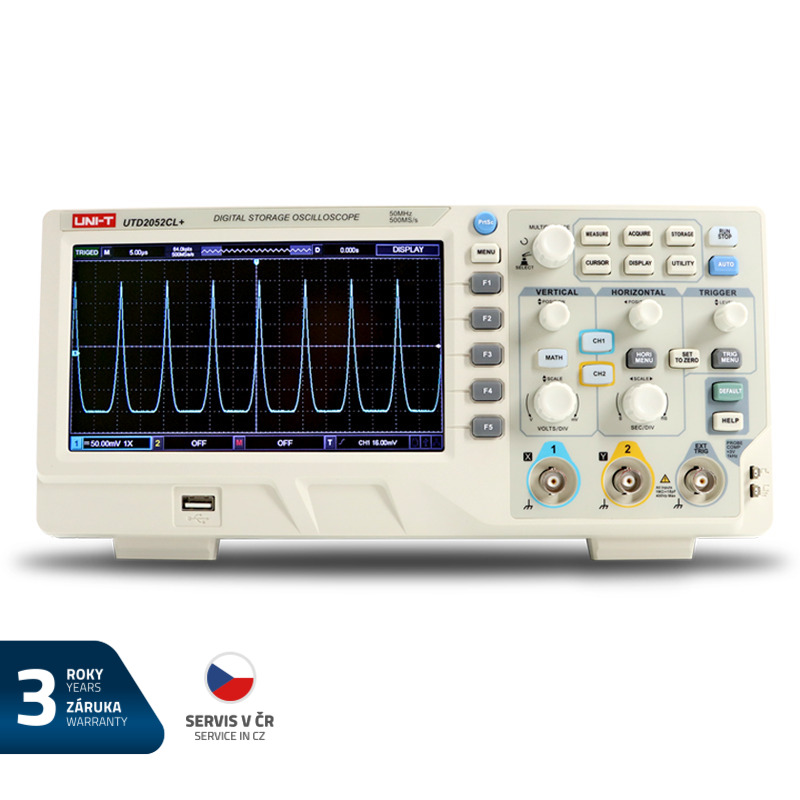

Az egyszerű előlap az alapműveletek, a skálázás és a csatornák elhelyezésének világosan feliratozott funkcióival lehetővé teszi a hagyományos műszerek használatakor tanult szokások alkalmazását, így az oszcilloszkópot anélkül használhatja, hogy bármi bonyolultat meg kellene tanulnia, és hosszú ideig fáradtság nélkül dolgozhat vele. Ezenkívül a műszer az AUTO gomb megnyomásával egyszerűen beállítható.

Az oszcilloszkóp támogatja az USB-tárolást, és az USB OTG funkciónak köszönhetően a mért értékeket USB flash meghajtóra mentheti. A plug and play USB funkció segítségével támogatja a PC-vel való kommunikációt is. A PC-hez való csatlakozáshoz és a firmware frissítéséhez szükséges szoftver letölthető a gyártó weboldaláról:
https://instruments.uni-trend.com/download?name=161&scode=77&series=UTD2000CL+/CL

Az adatlap letölthető a gyártó weboldaláról: http://unitrend.oss-cn-hongkong.aliyuncs.com/20220526/1653548284320621.pdf.


Termékparaméterek :

- Sávszélesség: 50MHz
- csatornák száma: 2
- bemeneti csatolás: (1M?±2%)//(18pF±3pF)

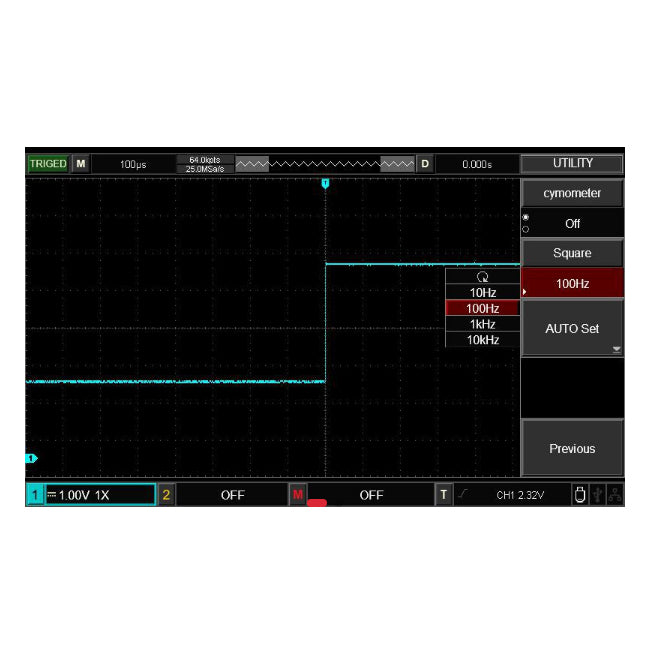

- kompenzált jelbemenet: 3Vpp/1kHz tartományban
- max. bemeneti feszültség: 400Vpk, tranziens max. 1000Vpk
- mintavételi sebesség: 500MS/s
- Időalap-tartomány: 2ns/div és 50s/div között
- felfutási idő: ?7ns
- Függőleges tengely: 1mV/div-től 20V/div-ig (1M?), minden csatorna külön függőleges menüvel rendelkezik
- Függőleges felbontás: 8 bit
- DC erősítési pontosság: ? ±3% 5mV és 20V/div között és ? ±4% 1mV és 2mV/div között
- tárolt rekordhossz: 2 x 512k mintavételi pont
- Memóriamélység: egy csatorna 64kpts, két csatorna 2 x 32kpts
- Triggerelés: él, impulzus, videó, meredekség, váltakozó triggerelés

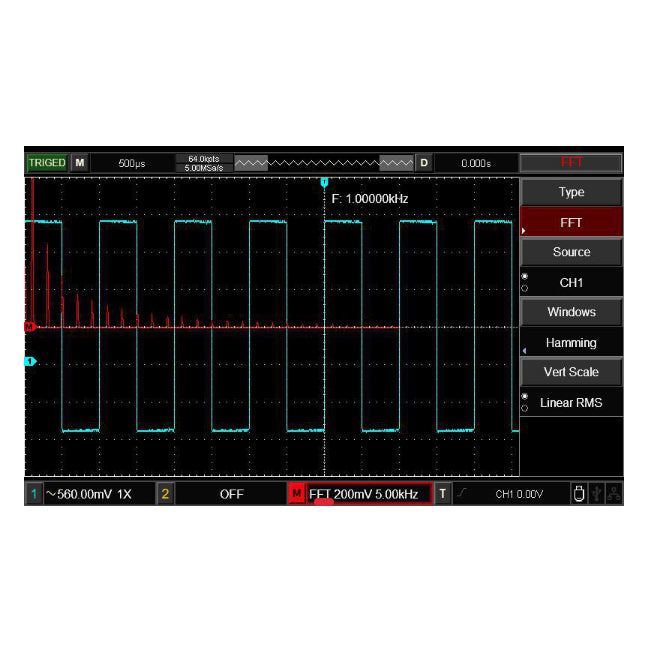

- matematikai műveletek hullámformákkal: A+B, A-B, AxB, A/B, FFT, szerkeszthető Advanced, szűrő

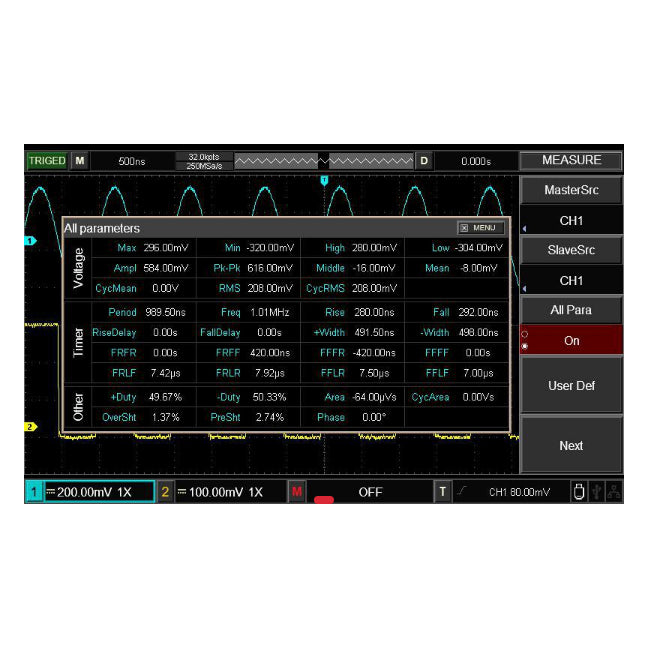

- jelparaméterek automatikus mérése: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFR, FFFF, FRLF, FRLR, FFLR, FFLR, FFLF
- Mérések száma: 5 egyidejű mérés
- statisztikai mérések: átlag, max, min, standard eltérés, mérések száma
- frekvenciaszámláló: 6 bit

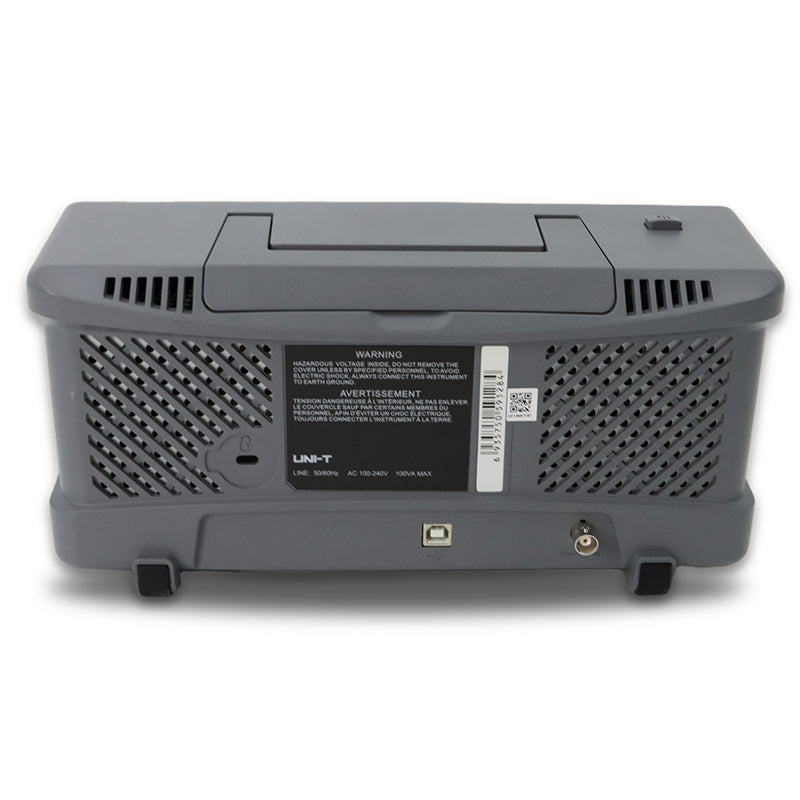

- Standard interfészek: USB-Host, USB-eszköz, AUX (Trig Out, Pass/Fail)
- Softgombok a képernyőn
- képernyőn megjelenő softbillentyűzet a tárolt fájlok elnevezéséhez
- az oszcilloszkóp memóriájába/USB-húsba menthető fájlok száma: 20/200
- Az aktuális képernyő mentése BMP formátumban az USB flesh-en
- Többnyelvű menü (többek között angol, német, francia, portugál, spanyol, orosz, portugál)


Műszaki paraméterek :

- Kijelző : TFT LCD, átló 178mm (7 hüvelyk) , 800 x 480 pixel x RGB, maximális fényerő jellemzően 300nit.
- kalibrálási időköz: 1 év
- Tápellátás: 100V-240V AC, 50/60Hz
- Teljesítményfogyasztás: max. 100VA
- környezeti üzemi hőmérséklet: 0°C és +40°C között
- üzemi környezeti páratartalom: <35 ?: ?90% RH, 35 ? és 40 ? között: ?60% RH
- munkamagasság: max. 2000m
- tárolási hőmérséklet: -20°C és +60°C között
- Méretek (szélesség x magasság x mélység): 306 x 138 x 124 mm
- Súly: nettó 2,5 kg, bruttó 3 kg


Egyedi csomagolási tartalom :

- UTD2052CL+ oszcilloszkóp: 1 db
- szonda: 2db UT-P03 60MHz (kompenzációval és 1x, 10x kapcsolható osztóval)
- Levehető háromvezetékes tápkábel: 1db
- UT-D14 USB kábel: 1db
- Gyors telepítési útmutató a gyártó weboldalára mutató hivatkozással
- használati utasítás


Gyártó :
UNI-TREND
- www.uni-t.cz
