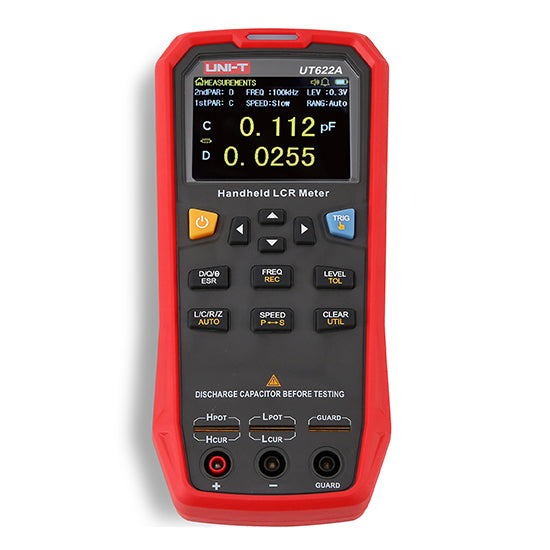

UNI-T UT622A multiméter

Az UT622A LRC egy kézi mérőeszköz, amely az alkatrészek - tekercsek (induktivitás), ellenállások (ellenállás) és kondenzátorok (kapacitás) - és másodlagos tulajdonságaik mérésére szolgál: D (veszteségtényező), Q (minőségi tényező), ? (fázisszög fokban), ? (fázisszög radiánban) és ESR (egyenértékű soros vagy párhuzamos ellenállás). Az alkatrészparaméterek mérése 100, 120, 1000, 10000 Hz választható frekvenciájú váltakozó feszültségekkel és 0,1Vrms, 0,3Vrms, 1,0Vrms választható amplitúdókkal történik a jelforrás 100? kimeneti impedanciája mellett. A legnagyobb mérési pontosság 0,1%.
A műszer intuitív, 2,8 hüvelykes képátlójú TFT LCD kijelzővel és tíz fokozatban állítható háttérvilágítással, beépített nagy kapacitású 1800mAh Li-Pol akkumulátorral és miniUSB csatlakozóval rendelkezik a töltéshez és a PC-re történő adatátvitelhez. A kijelző maximális értéke az elsődleges paraméterek mérésekor 99999, a minimális érték a másodlagos paraméterek mérésekor 0,0001. Mérési mód - egyszeri mérés TRI gomb vagy PC-parancs által kiváltva; vagy folyamatos mérés állítható tesztkioldási sebességgel 20x/sec, 5x/sec, 2x/sec. 2+1 vagy 4+1 terminálok konfigurációja (az UTR-L100k-H tesztkábelek megvásárlása után).
A készülék technológiai kiforrottságának köszönhetően professzionális felhasználásra is alkalmas - számítógéppel (PC) együtt egy állomást hoz létre az alkatrészek meghatározott tűrésparaméterek szerinti válogatására, és felhasználható gyártósorokon, laboratóriumokban stb.


Termékparaméterek :

- Kézi RLC-mérő az alkatrészek elsődleges és másodlagos paramétereinek méréséhez
- Nagyméretű, háttérvilágítású, intuitív TFT LCD kijelző, 10 fényerősségfokozattal.
- A kétpólusú tartomány maximálisan 99999
- legnagyobb pontosság 0,1%
- lehetőség az alkatrészek kiválasztására a megadott tűrésnek megfelelően
- Váltakozó feszültség mérése 100, 120, 1000 vagy 10000 Hz-en
- választható feszültség amplitúdó 0,1Vrms, 0,3Vrms, 1,0Vrms
- egyenértékű üzemmód kiválasztása (Z <100? esetén soros, Z >10k? esetén párhuzamos)
- automatikus alkatrész-azonosítás
- Beépített nagy kapacitású Li-Pol akkumulátor: 1800 mAh
- Tápellátás + töltés: DC adapter 5V ±0,25V, >1A
- működés egy akkumulátortöltéssel: jellemzően 8 óra
- funkciók adatnaplózási és statisztikai üzemmódban: AVG, MAX, MIN
- hangjelzés a gombok megnyomásakor: igen, ki/be kapcsolható
- gombzár opció: igen
- automatikus kikapcsolás: igen 5, 15, 30, 60 perc után vagy kikapcsolás után
- adatcsatlakozó: mini USB
- adatátviteli sebesség a számítógép felé: 9600/19200/38400 Baud
- akusztikus és optikai riasztás a tűrési eredmények összehasonlítása: ki, megfelelt, hiba
- hangjelzés kiválasztása: rövid hangjelzés, hosszú hangjelzés, két rövid hangjelzés
- a teszter visszaállítása nyitott vagy rövidre zárt áramkör esetén: igen
- Tolerancia beállítása a névleges értéktől: 1% és 20% között, alapértelmezett érték: 5%
- alkatrészszámlálás: minden, megfelelt, nem felelt meg



Műszaki paraméterek :

- Az elsődleges impedancia paraméterek mérési tartománya :
Típus // kijelzési tartomány // minimális felbontás a tartományban
induktivitás L // 0,001 µH-tól 9999,9 H-ig // 1 / 0,1 / 0,01 / 0,001 µH
kapacitás C // 0,001 pF és 99,999 mF között // 1 / 0,1 / 0,01 / 0,001 / 0,001 pF
ellenállás R // 0,0001 ?-tól 99,999 M?-ig // 0,0001 ?
általános impedancia Z // 0,0001 ?-99,999 M? // 0,0001 ?

- A másodlagos impedancia paraméterek mérési tartománya :
típus // kijelzési tartomány // minimális felbontás a tartományban
veszteségtényező D // 0,0001 és 9,9999 között // 0,0001
Minőségi tényező Q // 0,0001 és 99999 között // 0,0001
fázisszög fokban ? deg // -179,9°-tól 179,99°-ig // 0,01°
fázisszög radiánban ? rad // -3,142 rad-tól 3,1416 rad-ig // 0,001 rad
ESR // 0,01 m? és 999,99 ? között // 0,01 m?


- Kijelző: 2,8" képátlójú, háttérvilágítású TFT LCD kijelző
- kijelzési tartomány: maximum 99999
- pontosság: legjobb 0,1%
- az alkatrészek kiválasztása a beállított tűréshatár szerint: igen
- Feszültségmérés: AC 100, 120, 1000 vagy 10000 Hz
- feszültségmérési amplitúdó: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
- adatátvitel PC-re: igen, a szoftver PC-re történő telepítése után
- Tápellátás: 1800mAh Li-Pol akkumulátor és (vagy) DC adapter 5V ±0,25V, >1A
- Automatikus töltéskezelés: még akkor is, ha a készülék ki van kapcsolva
- töltő- és adatcsatlakozó: mini USB
- munkakörnyezet: hőmérséklet 5 és 35°C között, páratartalom ?80%°C
- súly akkumulátorok nélkül: 305g
- A termék méretei (magasság x szélesség x mélység): 190 x 90 x 44 mm
- csomagolási méretek: 225 x 220 x 63 mm
- Biztonsági és EMC-tanúsítvány: IEC/EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2-2: 2013

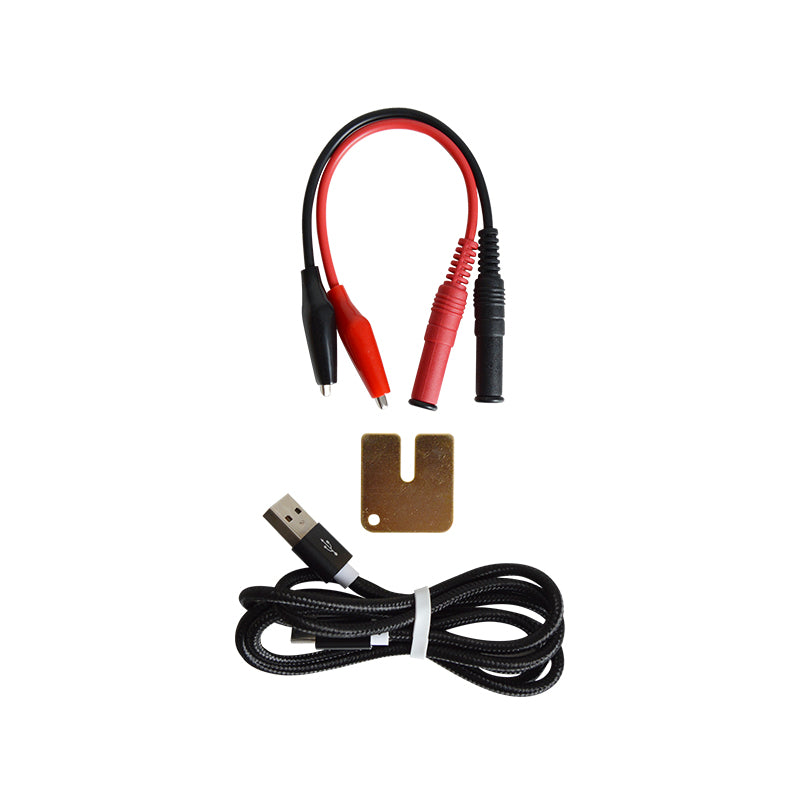

Az egyedi csomagolás tartalma :

- UT622A: 1db.
- USB interfész kábel: 1db
- 2 pólusú tesztkábelek UTR-002 krókapcsokkal: 1db
- UTR-001 aranyozott rövidzárlati lap: 1db.
- Felhasználói kézikönyv: 1db


GYÁRTÓ: UNI-TREND
