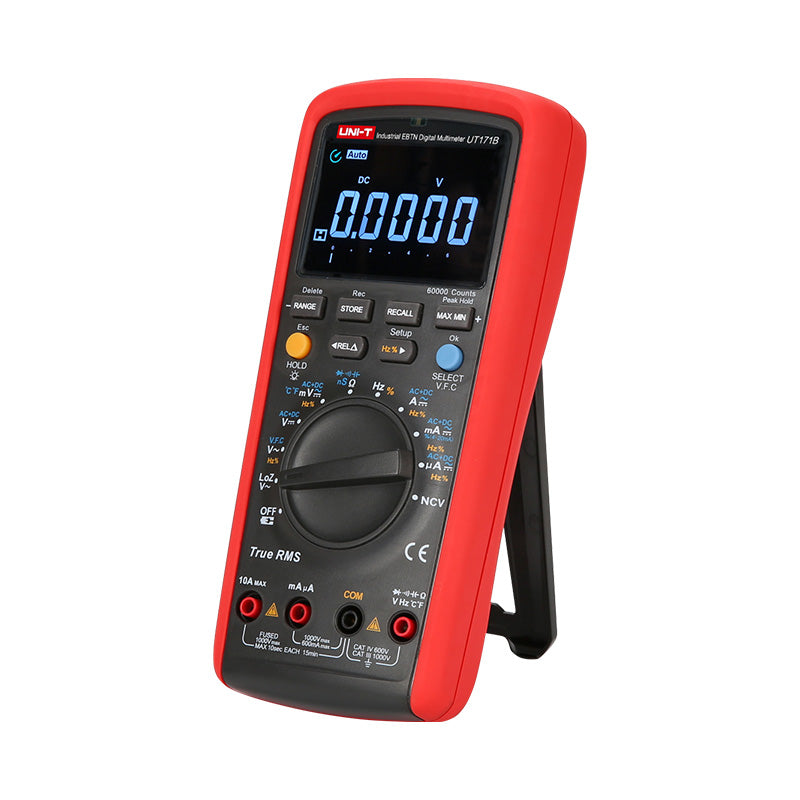

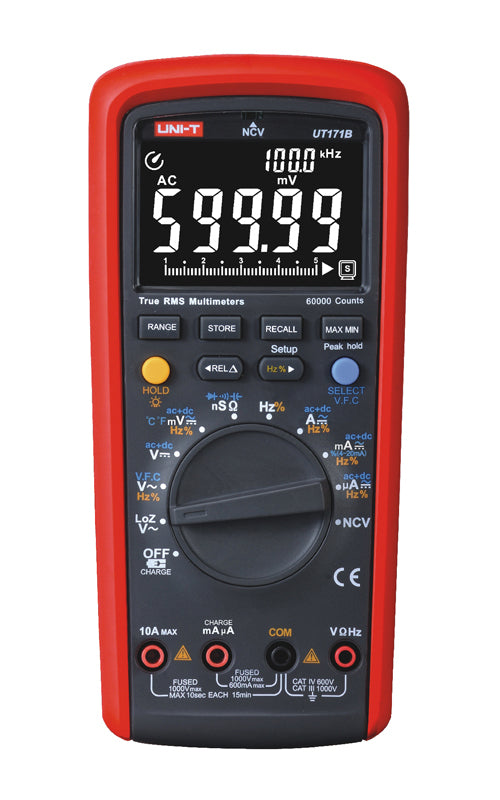

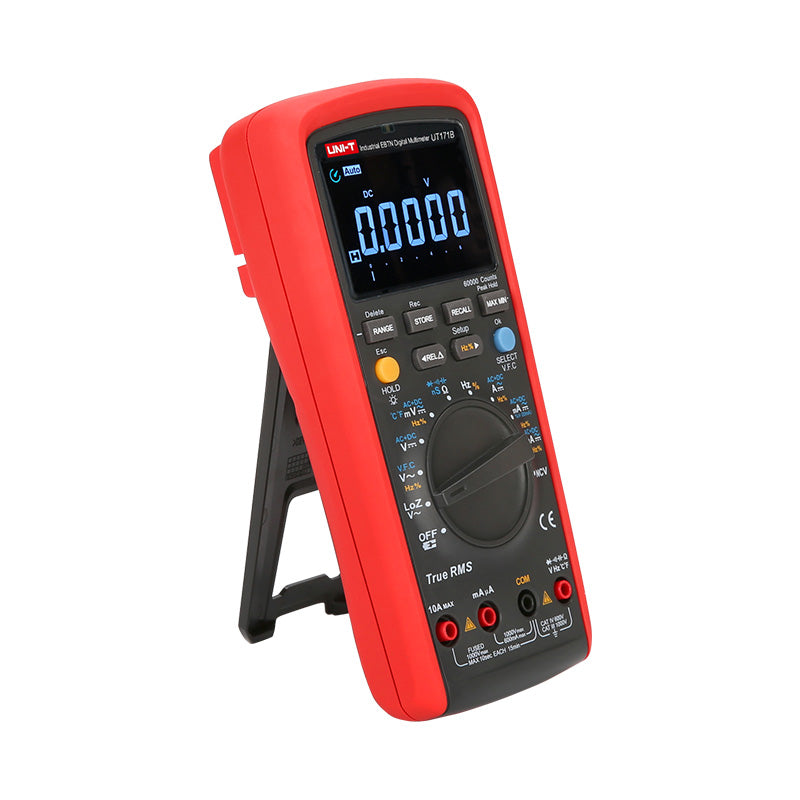

UNI-T UT171B multiméter

Az UT171 sorozatú multiméterek kézi multiméterek automatikus és kézi tartományváltással és 4 3/4 - 4 5/6 számjegyes felbontással. A műszerek a felső középkategóriába sorolhatók, minőségi kialakítás és megbízhatóság jellemzi őket, és ipari felhasználásra alkalmasak. Képesek AC/DC feszültségek és áramok, ellenállás, diódavizsgálat, folytonossági vizsgálat, kapacitás, frekvencia, invertálás, hőmérséklet, 4-20mA áramkör, vezetőképesség, VFC, NCV mérésére. A műszerek lehetővé teszik az adattárolást és a csatlakoztathatóságot USB-n keresztül optikai szigeteléssel vagy Bluetooth-on keresztül.

UNI-T UT171B multiméter
Az UT171A-tól eltérően az UT171B nagyobb tartományban mér ellenállást és kapacitást, valamint a vezetőképességet (az ellenállás inverzét) is méri. A kijelző típusa VT-WLCD, a leolvasott értékek világosak sötét háttéren. A kijelző tartománya ±60000 a feszültség-, áram- és frekvenciaméréseknél és ±6000 a kapacitásméréseknél. A kijelző 31 részből álló analóg bargrafikus kijelzőt tartalmaz. Frissítési sebesség 4-5 alkalommal másodpercenként. Az áramtartományok védelmét csöves biztosítékok biztosítják (10A tartomány FF 10A H/1000V biztosítékkal (10 x 38mm); mA/µA tartomány FF 800mA H/600V biztosítékkal (6 x 32mm)). A műszer képes saját biztosítékainak tesztelésére (a műszer kinyitása nélkül). A multiméter áramellátását egy 7,4V/1800mAh lítium akkumulátor biztosítja. A mérési mennyiségek tartománya automatikusan, vagy manuálisan választható. A csomag részét képezik a CAT III 1000V és CAT IV 600V biztonsági kategóriájú tüskés mérőkábelek.

Termékparaméterek :

- Teljes mértékben megfelel az IEC/EN61010-1 szabványnak, és kettős szigeteléssel rendelkezik.
- CAT III 1000V kategóriába sorolva - beltéri el. háromfázisú elosztást is tartalmazó telepítés
- CAT IV 600V - kültéri elektromos berendezések Telepítés ( megszakítók, beltéri telepítés megkezdése )
- maximális kijelző 60000, VT-WLCD típusú inverz kijelzővel.
- kijelző kijelző a frekvenciaméréshez 60000
- kapacitásmérésre szolgáló kijelző 6000
- frissítési sebesség a legtöbb mérésnél 4-5 alkalommal másodpercenként
- tartománybeállítás automatikus vagy kézi
- Váltakozó feszültség (AC) mérési tartományok : 600 mV / 1000 V
- AC áram (AC) mérési tartományok : 600 µA / 10 A
- Egyenfeszültség (DC) mérési tartományok : 600 mV / 1000 V
- egyenáram (DC) mérési tartományok : 600 µA / 10 A
- Ellenállás mérési tartományok : 600 ? / 60 M?
- Kondenzátor kapacitásának mérési tartományai : 60,00 nF / 60,00 mF
- Frekvenciamérési tartományok : 60 Hz és 10 MHz között
- AC mérési tartomány : 1% és 99% között
- vezetőképesség mérési tartomány : 60nS
- hőmérséklet mérési tartomány -40°C~1000°C, ( a mellékelt nikkel-króm-nikkel-szilícium hőelemmel csak +230°C-ig )
- nagy pontosság
- analóg skála Bargraph, 31 rész
- TRMS, váltakozó feszültségek és áramok effektív értékének mérése
- A váltakozó feszültség mérések során a frekvencia vagy a váltakozó feszültség is mérhető a másodlagos kijelzőn
- az egyenfeszültséget felülmúló váltakozó áramú komponens is mérhető a másodlagos kijelzőn
- nagy pontosság
- 1000 érték datalogizálása
- relatív mérési mód
- MAX és MIN csúcsértékek mérése 1 ms válaszidővel
- a rossz vezetékezés jelzése
- alacsony akkumulátor töltöttségi szint jelzése
- automatikus kikapcsolás ( alvás üresjáratban )
- a feszültségbemenetek túlterhelésvédelme
- a túlfeszültség bemenetek védelme gyors biztosítékokkal
- bemeneti impedancia 10M?
- érintésmentes feszültségérzékelés mérőcsapok nélkül
- diódák és félvezető-összeköttetések tesztelése 0 és 3V közötti feszültséggel
- 7,4V/1800mAh LiIon akkumulátorral működik
- USB kábel opto-elektromos átalakítóval mellékelve, szoftver letölthető a gyártó weboldaláról: https://meters.uni-trend.com/product/ut171-series/#Docs

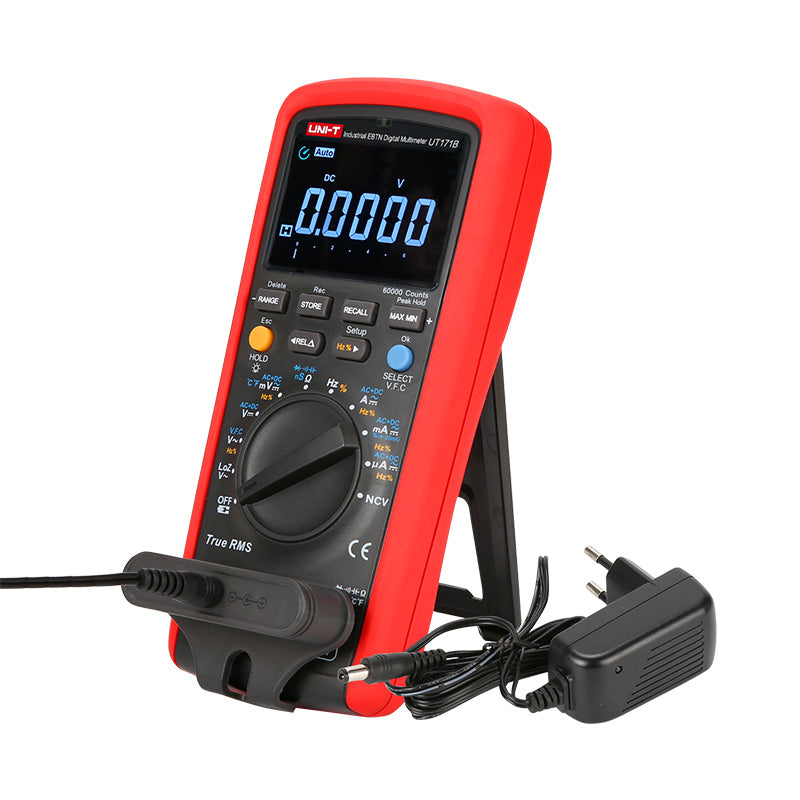

- a mellékelt 10V/500mA DC töltő tápegység a tartozékokkal együtt
- Bluetooth adapter UT-D08 mellékelhető
- A mérés 1V/m intenzitású elmag. mezőben is lehetséges, 5%-os kiegészítő hibával.


Műszaki paraméterek :
(a pontosságot 23°C ±5°C hőmérsékleten és legfeljebb 75% relatív páratartalom mellett határozzák meg )

- Egyenfeszültségmérés ( a bemeneti impedancia 10M? ) :
(tartomány / felbontás / pontosság)
600,00 mV / 10µV / ±0,025% + 5
6,0000 V / 0,1 mV / ± 0,025 % + 5
60,000 V / 1mV / ± 0,025 % + 5
600,00 V / 10mV / ± 0,03 % + 5
1000,0 V / 100 mV / ± 0,03 % + 5

- AC feszültségmérés ( bemeneti impedancia kb. 10M?, 45Hz és 1kHz között ) :
( tartomány / felbontás / pontosság )
600,00 mV / 10µV / ± 0,4% + 40
6,0000 V / 0,1 mV / ± 0,025 % + 5
60,000 V / 1mV / ± 0,025 % + 5
600,00 V / 10mV / ± 0,03 % + 5
1000,0 V / 100 mV / ± 0,03 % + 5
LoZ 100,0 V / 0,1 V / ± 2,0 % + 10
V.F.C. 600V/1000V / 0,01 V/0,1 V / ± 2,0 % + 10

- Egyenáram mérése :
( tartomány / felbontás / pontosság )
600,0 µA / 0,01 µA / ± 0,25 % + 20
6000,0 µA / 0,1 µA / ± 0,25 % + 2
60,000 mA / 1 µA / ± 0,7 % + 2
600,0 mA / 10 µA / ± 0,15% + 2
6,000 A / 0,1 µA / ± 0,5% + 3
10,000 A / 1mA / ± 0,5% + 2
% (4-20mA) / 0,01% / ± 0,5% + 2

- AC árammérés ( 45 Hz és 1 kHz között ) :
( tartomány / felbontás / pontosság )
600,00 µA / 0,01 µA / ± 0,75% + 20
6000,0 µA / 0,1 µA / ± 0,75 % + 20
60,000 mA / 1 µA / ± 0,75 % + 20
600,000 mA / 10 µA / ± 0,75 % + 20
6,0000 A / 0,1 mA / ± 1,5 % + 20
10.000A / 1mA / ± 1,5 % + 5


- Ellenállás és vezetőképesség mérések :
( tartomány / felbontás / pontosság )
600,00 ? / 0,01 ? / ± 0,05 % + 10
6,0000 k? / 0,1 ? / ± 0,05 % + 2
60,000 k? / 1? / ± 0,05 % + 2
600,00 k? / 10? / ± 0,05 % + 2
6,0000 M? / 100 ? / ± 0,15% + 5
60.000 M? / 1 k? / ± 3 % + 2
60,00nS / 0,01nS / ± 1 % + 10 ( S Siemens egység )

- Kondenzátorok kapacitásának mérése :
( tartomány / felbontás / pontosság )
6.000 nF / 1 pF / ± 3,0 % + 30
60,00 nF - 600,0 µF / 10pf - 100 nF / ± 2,5% + 5
6,000 mF - 60,00 mF / 1 µF - 10 µF / ± 10 % 6,000 mF - 60,00 mF / 1 µF - 10 µF / ± 10 %


- Frekvencia, munkakapcsolat és periódus mérések :
( tartomány / felbontás / pontosság )
60,000 Hz - 10,000 MHz / 0,0001 Hz - 0,001 MHz / ± 0,01 % + 5
0,1 % - 99,9 % / 0,1 % / ± 3,0 % + 40
100,0ms-0,100µs / 0,1ms-0,001µs / ± 0,1% + 5


- kijelző típusa: inverz háttérvilágítású, VT-WLCD típus
- mintavételi sebesség : 4-5 / sec
- számjegyek száma : 60000
- analóg sor : 31 szegmens
- Tápegység : LiIon 7.4V/1800mAh akkumulátor
- 10A tartományvédelem FF 10A H/1000V biztosítékkal (10 x 38mm)
- mA/µA tartományvédelem FF 800mA H/1000V biztosítékkal (6 x 32mm)
- a készülék méretei : 206 x 95 x 53 mm
- súly: kb. 500 g (elemekkel együtt)
- üzemi hőmérséklet : 0°C és 40°C között
- üzemi relatív páratartalom 0°C és 30°C között legfeljebb 75%, 30°C és 40°C között legfeljebb 50%.
- tárolási hőmérséklet : - 10°C és 50°C között
- A műszer megfelel a szabványoknak :
cETLus, CAT III 1000V, CAT IV 600V, kettős szigetelés, túlterhelés elleni védelem 1000V-nál nagyobb feszültségek esetén.
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Megfelel az UL STD-nek: 61010-1, 61010-2-030.
Tanúsított a CSA STD. C22.2 No. 61010-1, 61010-2-030, 61010-2-033.

- Gyártó : UNI-TREND
- www.uni-t.cz


Csomag tartalma :

- UT171B multiméter tároló tokkal
- LiIon akkumulátor 7,4V/1800mAh - a műszerben
- biztosíték F1: 6 x 32mm FF 800 mA H 1000 V (6 x 32mm) - a műszerben
- F2 biztosíték: 6 x 25 mm FF 10 A H 1000 V (10 x 38 mm) - a műszerben.

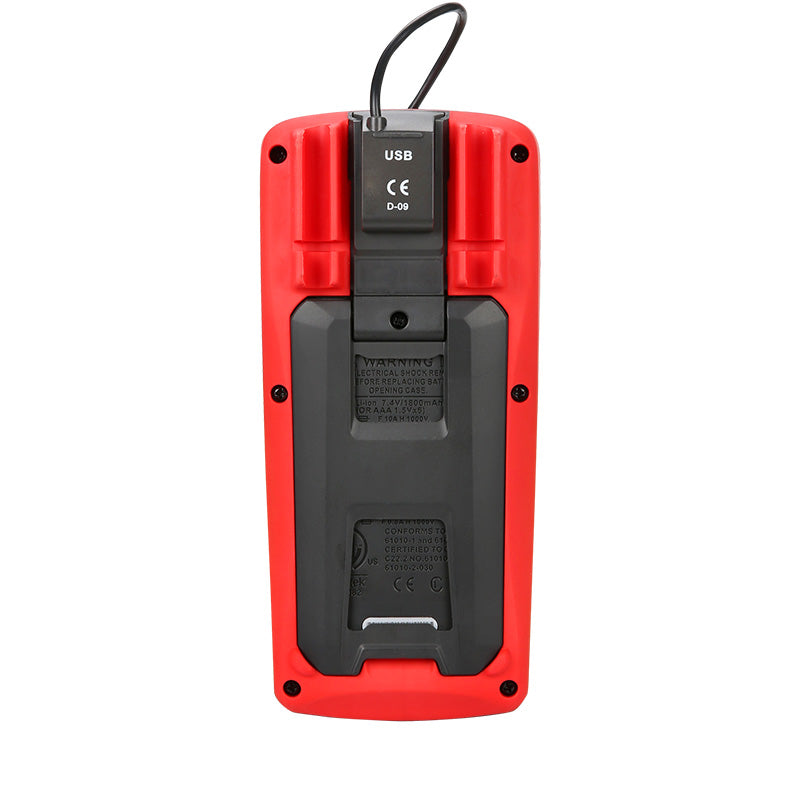

- USB-kábel opto-el. átalakítóval
- K-típusú hőelem (nikkel-króm-nikkel-szilícium) +230°C-ig )
- CAT III 1000V, CAT IV 600V tüskés vizsgálati kábelek
- DC 10V/500mA töltő tápegység tartozékokkal
- használati utasítás cseh, szlovák és angol nyelven
