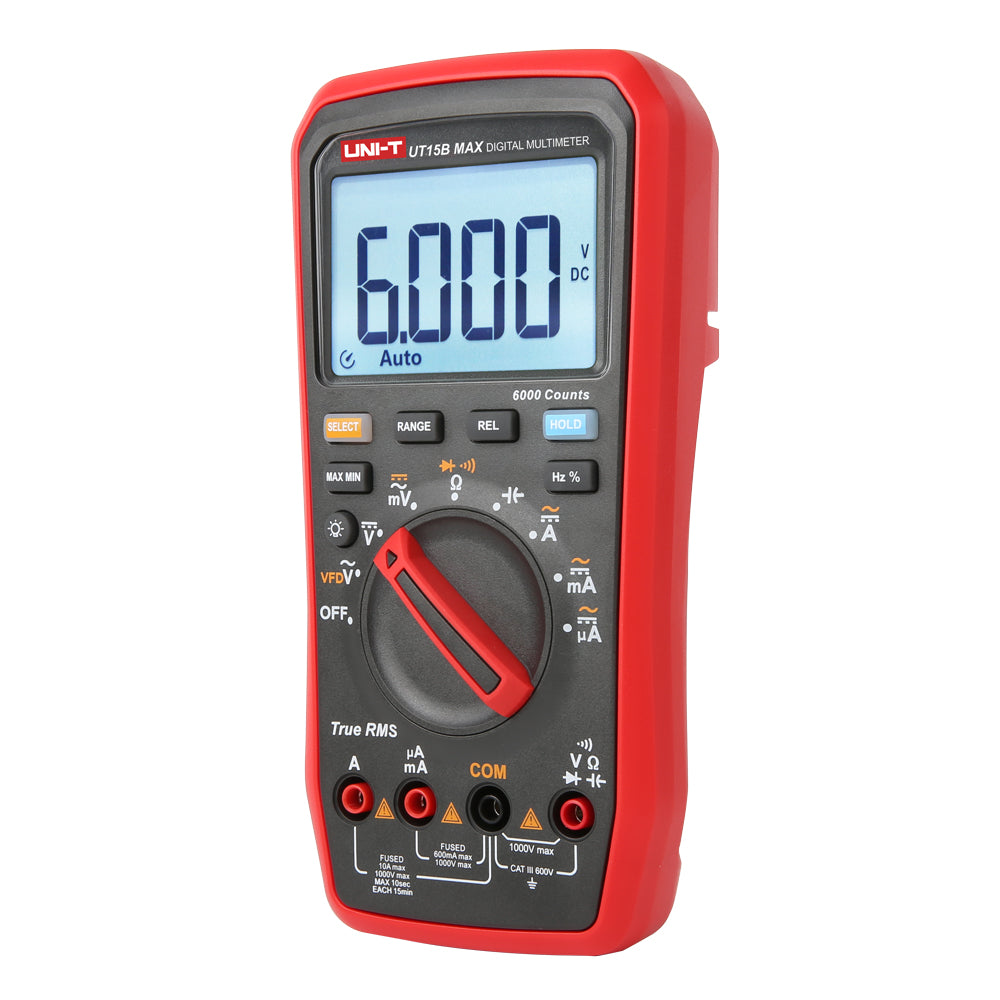

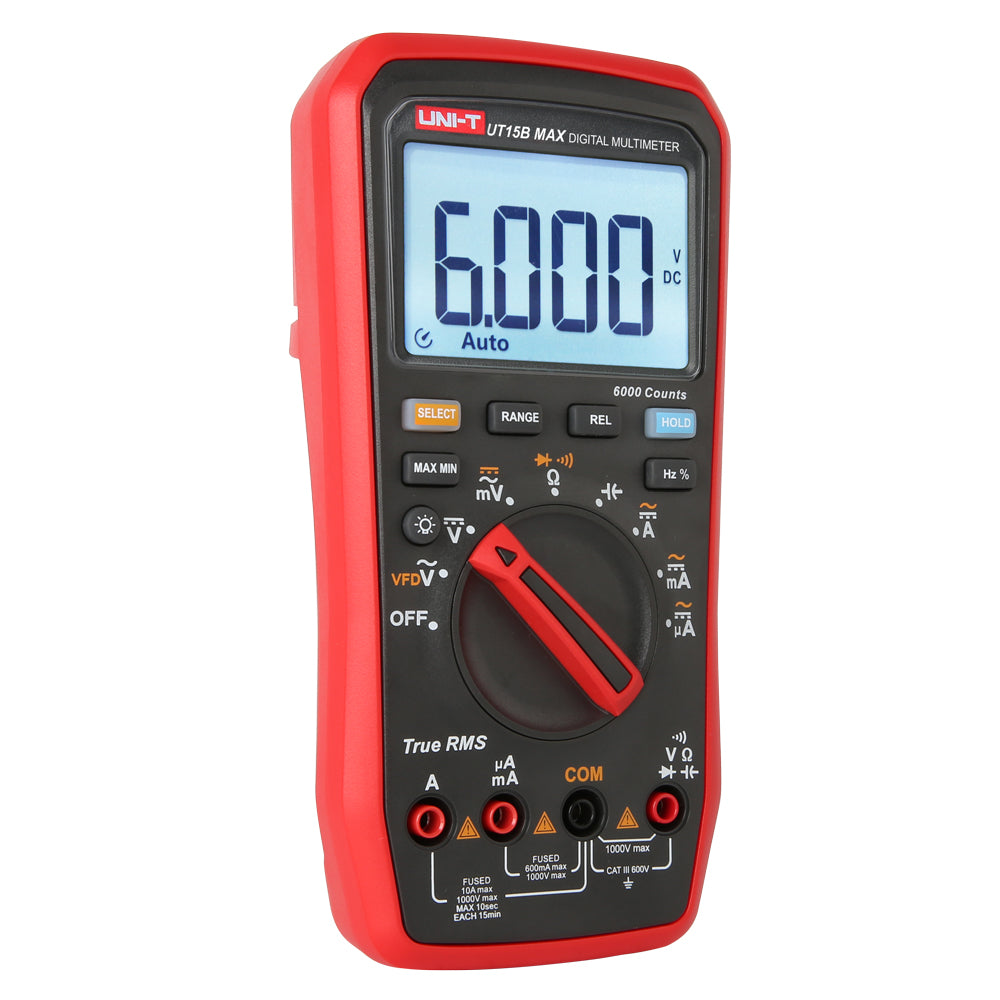

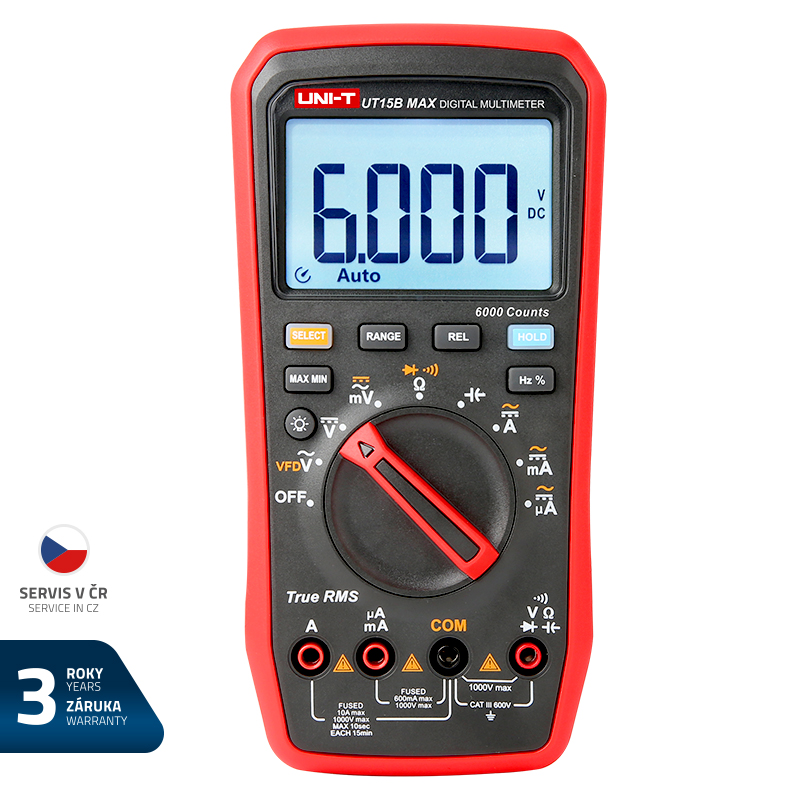

UNI-T UT15B MAX multiméter

Erre a termékre 3 év garanciát vállalunk. Digitális multiméterek Az UT15B MAX egy megbízható True-RMS digitális multiméter. A multimétert úgy tervezték, hogy ellenálljon az interferenciának, és képes kiszűrni a szinuszhullámmal vagy különböző feszültségtorzító jelekkel átfedett vivőfrekvenciából származó interferenciát, és képes a változó frekvenciájú meghajtó kimeneti feszültségének mérésére. DC/AC üzemmódban a műszer frekvencia- és munkaciklus-méréseket végezhet.

A True RMS UT15B/17B/18B MAX sorozatú multiméterek kompakt és hordozható kialakítással, gyors válaszidővel, erős EMC-interferencia elleni védelemmel rendelkeznek, és standard aranyozott mérővezetékekkel, valamint finom végződésű aranyozott mérővezetékekkel szállítjuk őket. 1000 V-os teljes tartományú bemeneti védelemmel is rendelkeznek, így ideális eszköz az elektronikai és elektrotechnikai alkalmazásokhoz. CE, UKCA, cETLus, REACH, RoHS tanúsítványok.


Termékparaméterek:

- Nagy LCD-kijelző, analóg-digitális kijelző 6000 számjeggyel, a gyors ADC frissítési sebessége: másodpercenként 5 alkalommal.

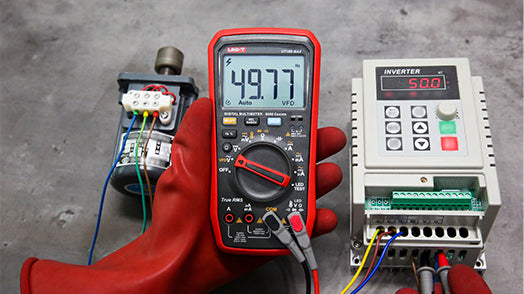

- Beépített V.F.D. a torzítófeszültség és a változó frekvenciájú feszültség pontos méréséhez
- Intelligens kapacitásmérés a relatív mérési módból való automatikus kilépéshez, ha a kapacitás meghaladja a 6,2 µF-ot relatív mérési módban.
- A maximális/minimális érték (MAX/MIN) változás rögzítése a feszültség-, áram- és ellenállásmérésekben
- Teljes téves érzékelés elleni védelem 1000 V-ig terjedő túlfeszültségek ellen; túlfeszültség- és túláramjelzéssel tervezve
- Az árambemeneti csatlakozó hang- és fényjelzéssel van ellátva a helytelen csatlakoztatásra vonatkozóan
- két mérőszonda (normál és finom hegyű)
- LED-es jelzés a magas tesztfeszültség (?30 V) esetén.
- Két háttérvilágítási mód (magas/alacsony fényerő).
- A memóriafunkció az aktuális AC/DC pozícióban történő váltáskor aktiválódik.


Műszaki paraméterek:

- egyenfeszültség (DC) mérési tartományok: 600 mV / 6 V / 60 V / 600 V / 1000 V ±(0,4%+3)
- Váltakozó feszültség mérési tartományok: 600 mV / 6 V / 60 V / 600 V / 1000 V ±(0,5%+5)
- VFD (feszültség): 600 V ±(8%)
- Váltakozó áram (AC) mérési tartományok: 600 µA / 6000 µA / 60 mA / 600 mA / 6 A / 10 A ±(1,2%+3)
- Egyenáram-mérési tartományok: 600 µA / 6000 µA / 60 mA / 600 mA / 6 A / 10 A ±(1,2%+3)
- Ellenállásmérési tartományok: 600 ? / 6 k? / 60 k? / 600 k? / 6 M? / 60 M? ±(0,5%+2)
- Frekvenciamérési tartomány: 10 Hz és 10 MHz között ±(0,1%+3)
- Üzemidő mérési tartomány: 1% és 99,9% között ±(1,0%+4)
- HTN-típusú LCD-kijelző, maximálisan 6000 kijelzővel
- dióda teszt
- Üzemmód: ADATTARTÁS , MAX/MIN
- relatív mérési mód
- háttérvilágítás (állítható)
- tartománybeállítás automatikus vagy manuális
- automatikus kikapcsolás (alvás üresjáratban)
- alacsony akkumulátor töltöttségi szint jelzése
- hang- és fényjelzés
- hibás vezeték riasztása
- Kategória: CAT? 600V
- Tápellátás 2db R6 1,5V-os akkumulátorok
- súly: 455 g
- Méret: 182 mm x 91 mm x 45 mm
- Tartozékok: 1 db felhasználói kézikönyv, 2 db tesztvezeték (normál aranyozott szonda és finom hegyű szonda), 2 db elem.




















Az UT15B MAX egy megbízható True-RMS digitális multiméter. A műszert úgy tervezték, hogy ellenálljon az interferenciának, képes kiszűrni a szinuszhullámmal vagy változó feszültségű torzító jellel átfedett vivőfrekvenciából származó interferenciát, és képes a változó frekvenciájú meghajtó kimeneti feszültségének mérésére. DC/AC üzemmódban a mérőműszer frekvencia- és munkaciklus-méréseket végezhet. A MAX sorozatú multiméterek téves érzékelés és riasztás elleni védelmet valósítanak meg, ha a bemeneti csatlakozóhoz helytelenül csatlakoztatják az aktuális helyzetben, így biztosítva a felhasználó számára a biztonságos működést.


Termékparaméterek:

- Nagyméretű LCD kijelző, analóg-digitális kijelző 6000 számjeggyel, a gyors ADC frissítési sebessége: másodpercenként 5 alkalommal.
- Beépített VFD a torzítófeszültség és a változó frekvenciájú feszültség pontos méréséhez.
- Intelligens kapacitásmérés, amely lehetővé teszi a relatív mérési módból való automatikus kilépést, ha a kapacitás 6,2 µF felett van relatív mérési módban.
- Képesség a feszültség-, áram- és ellenállásmérések maximális/minimális érték (MAX/MIN) változásának rögzítésére (UT15B MAX/UT17B MAX).
- Teljes téves érzékelési védelem 1000 V-ig terjedő túlfeszültségek ellen; túlfeszültség- és túláramjelzéssel tervezve.
- Az UT18B MAX LED-mérési funkcióval (kimenet: 12 V) az automatikus polaritás-azonosításhoz.
- Az árambemeneti csatlakozó hang- és fényjelzéssel van ellátva a hibás csatlakoztatásra vonatkozóan.
- LED-es jelzés (UT17B MAX) a magas vizsgálati feszültséghez (?30 V).
- Két háttérvilágítási móddal rendelkezik (magas/alacsony fényerő).
- A memóriafunkció az aktuális AC/DC pozícióban történő váltáskor aktiválódik.

Általános specifikációk
1. Maximális feszültség a bemeneti csatlakozó és a földelés között: a részleteket lásd a "Műszaki specifikációban".
2. A terminál: FF 11A H 1000V-os gyors működésű biztosíték. Kioldási képesség: 20KA vagy jobb.
3. A mA/µA bilincs: FF 440mA H 1000V gyors működésű biztosíték. Kioldási képesség: 10KA vagy jobb.
4. 6100
5. Egyéb:
Tartomány: Automatikus/manuális
Polaritás: Auto
Frissítés másodpercenként 5 alkalommal; a túlfutás jelzése "OL".
Kijelző képernyő: HTN képernyő
Működési hőmérséklet: 0°C~40°C (32°F~104°F)
Tárolási hőmérséklet: -10°C~50°C (14°F~122°F)
Relatív páratartalom: ?75% (0°C~30°C alatt); ?50% (30°C~40°C)
6. Működési magasság: 0~2000m
7. Elem: AA R6P 1.5Vx2
8. Alacsony töltöttségű elem,
9. Külső méretek: o 182 mm x 91 mm x 45 mm
10. Súly: 452 g (elemekkel együtt)
11. EMC:
RF mezőhöz 1V/m: Teljes pontosság = megadott pontosság + a tartomány 5%-a. 1V/m feletti RF-mezők esetén: Nem specifikált
12. IP-besorolás:
UT15B MAX/UT17B MAX: IP40
UT18B MAX: N/A




































------------------------------



Az UT15B PRO 1000 V True RMS digitális multiméter egy rendkívül megbízható, biztonságos és tartós True RMS multiméter CAT III 1000 V / CAT IV 600 V-os elosztó berendezésekben való használatra. A multiméter beépített VFC szűrővel rendelkezik, és képes kiszűrni a például feszültségátalakítókon keletkező zavarokat, ami pontosabb feszültségmérést eredményez.
Ezek a mérőműszerek aranyozott mérőkábellel rendelkeznek a gyors és pontos mérésekhez. Az UT15B PRO multiméter a teljes tartományban 1000 V-ig biztosít védelmet, valamint 8 kV-os túlfeszültség-csúcsok elleni védelmet a hirtelen fellépő nagyfeszültségű túlfeszültségek ellen. A tartományok automatikusan vagy manuálisan átkapcsolhatók. Kihasználhatja az LCD kijelző automatikus háttérvilágítását, amelynek maximálisan megjeleníthető értéke 6200. A készülék olyan környezetben is használható, ahol az elektromos mező legfeljebb 1V/m lehet. A µA és mA áramtartományt az FF440 mA H 1000V, o10 x 38mm CE gyorsbiztosítás védi, a 10A áramtartományt pedig az FF11A/1000V o10 x 38mm CE gyorsbiztosítás védi. Az áramellátást két AA R6 1,5 V-os ceruzaelem biztosítja, és a készülék 15 perc inaktivitás után automatikusan kikapcsol (a funkció ideiglenesen kikapcsolható).



A termék paraméterei:

- True RMS mérés
- kompakt kialakítás
- V.F.D. funkció
- gyors folytonossági mérés
- gyors kapacitásmérés
- két mérőszonda (standard és finom hegyű)
- erős EMC védelem a zavarok ellen
- teljes bemeneti védelem


Műszaki paraméterek :

(a pontosságot 23°C ±5°C és 75%-nál kisebb vagy egyenlő relatív páratartalom mellett határozzák meg)

- Egyenfeszültségmérés ( bemeneti impedancia a mV ?3G? tartományban, más tartományokban 10M? ) :
(tartomány/felbontás/pontosság)
600,0 mV / 0,1mV / ± (0,5% + 3)
6,000 V / 0,001V / ± (0,5% + 3)
60,00 V / 0,01V / ± (0,5% + 3)
600,0 V / 0,1V / ± (0,5% + 3)
1000, V / 1V / ± (0,5 % + 3)

- AC feszültségmérés ( bemeneti impedancia kb. 10M?, 45Hz és 400Hz között ) :
( tartomány / felbontás / pontosság )
600,0 mV / 10µV / ± (0,5% + 3)
6 000 V / 0,1 mV / ± (0,5% + 3)
60,00 V / 1mV / ± (0,5% + 3)
600,0 V / 10mV / ± (0,5 % + 3)
1000,0 V / 100 mV / ± (0,5 % + 3)
V.F.C. 600,0V / 0,1V / ± (4,0% +10); (40Hz - 400Hz)

- Egyenáram mérése :
( tartomány / felbontás / pontosság )
600,0 µA / 0,1 µA / ± 0,8% + 3
6000 µA / 1 µA / ± 0,8% + 3
60,00 mA / 0,01 mA / ± 0,8% + 3
600,0 mA / 0,1 mA / ± 0,8% + 3
6000 A / 0,001A / ± 1,2% + 5
10,000 A / 0,01 A / ± 1,2% + 5

- Váltakozóáramú mérés ( 40 Hz és 500 Hz között ) :
( tartomány / felbontás / pontosság )
600,0 µA / 0,1 µA / ± (1,0% + 3)
6000 µA / 1 µA / ± (1,0% + 3)
60,00 mA / 0,01 mA / ± (1,0% + 3)
600,0 mA / 0,1 mA / ± (1,0 % + 3)
6,000 A / 0,001A / ± (1,5 % + 3)
10,00 A / 0,01A / ± (1,5 % + 3)

- Ellenállásmérés :
( tartomány / felbontás / pontosság )
600,0 ? / 0,1 ? / ± (0,5 % + 2)
6,000 k? / 1 ? / ± (0,5 % + 2)
60,00 k? / 10 ? / ± (0,5% + 2)
600,0 k? / 100 ? / ± (0,5% + 2)
6,000 M? / 1 k? / ± (0,5% + 2)
60,00 M? / 10 k? / ± (2,0% + 5)

- Kondenzátorok kapacitásának mérése :
( tartomány / felbontás / pontosság )
60,00 nF / 0,01 nF / REL üzemmódban : ± (4,0% + 8)
600,0 nF / 0,1 nF / ± 2,0% + 5
6,000 µF / 0,001 µF / ± 2,0% + 5
60,0 µF / 0,01 µF / ± 2,0% + 5
600,0 µF / 0,1µF / ± 2,0% + 5
6,000 F / 1 µF / ( ? 1000µF) / ± (5,0% + 5)
6,000 F / 1 µF / ( ? 1000 µF) / ± (10,0 % )


- diódák és félvezető átmenetek mérése :
Nyitott áramköri feszültség: 3,0 V
vizsgálati áram: kb. 1,2 mA)
a szilícium-összeköttetésen mért normál feszültségesés 0,500-0,800 mV
a mérés feszültségfelbontása: 0,001V


- az áramkör folytonosságának mérése :
ha a vezeték ellenállása >50 ? megszakítást jelez, a hangjelző nem szólal meg.
?10 ? vezetékellenállás esetén megszakítás nélküli áramkört jelez, a hangjelző folyamatosan csipog.
túlterhelés elleni védelem: 1000V


- 10A tartományú védelem FF 11A H/1000V biztosítékkal (10 x 38mm) CE
- mA/µA tartományú védelem FF 440mA H/1000V (10 x 38mm) CE biztosítékkal (440mA H/1000V) CE
- Műszeres védelem IP40
- A készülék méretei : 195 x 95 x 58 mm
- tömeg: kb. 484,5 g (elemekkel együtt)
- üzemi hőmérséklet : 0°C és 40°C között
- üzemi relatív páratartalom 0°C és 30°C között legfeljebb 75%, 30°C és 40°C között legfeljebb 50%.
- üzemi magasság 0 - 2000 m
- tárolási hőmérséklet : - 10°C és 50°C között
- a műszer megfelel a szabványoknak:
CAT III 1000V, CAT IV 600V, kettős szigetelés, túlterhelés elleni védelem 1000V-nál nagyobb feszültségek esetén.
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Megfelel az UL STD-nek: 61010-1, 61010-2-030.
Tanúsított a CSA STD. C22.2 No. 61010-1, 61010-2-030, 61010-2-033.
