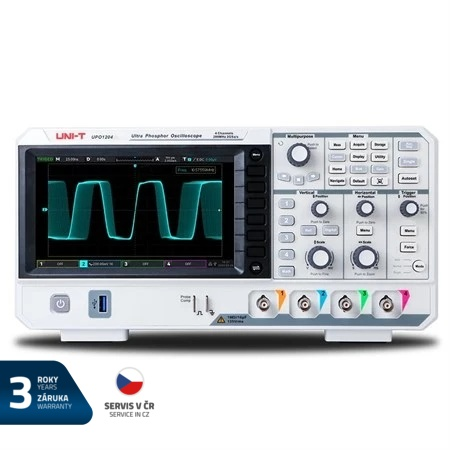

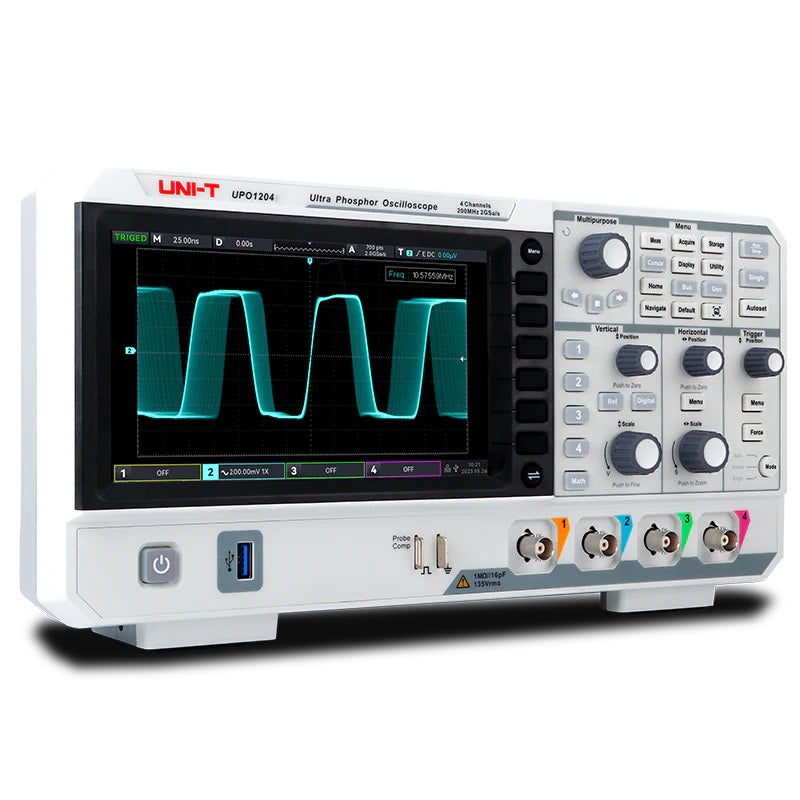

UNI-T UPO1204 oszcilloszkóp

Erre a termékre 3 év garancia vonatkozik.

Az UPO1204 sorozatú UPO1000 digitális foszforoszcilloszkóp az UNI-T innovatív Ultra Phosphor 2.0-ját használja, új és továbbfejlesztett megjelenéssel, mélytároló funkcióval, nagy sebességű hullámforma rögzítéssel, valós idejű hullámforma rögzítéssel és lejátszással, valamint akár 2GSa/s sebességű kijelzővel. A sorozat támogatja a független DVM modult, a gazdag busz triggerelési és dekódolási funkciókat, és támogatja a valós idejű hardveres dekódolást teljes memóriával. Széles körben használják számos területen, beleértve a beágyazott rendszertervezést, a műszereket, az ipari elektronikát, a fogyasztói elektronikát, az autóelektronikát, a terepi karbantartást, a kutatást, a fejlesztést, az oktatást és sok más területet.


Termékparaméterek:

Az UPO1204 digitális oszcilloszkóp az Ultra 2.0 néven ismert, legmodernebb 3D digitális technológiával rendelkezik.
- 200 MHz sávszélesség.
- 4 analóg csatorna
- Valós idejű mintavételi sebesség : 2GSa/s
- felfutási idő: ?1,8 ns
- memóriamélység: 56 Mpts
- Hullámforma-érzékelési sebesség : 500 000 wfms/s

- Fast Acquire Phosphor™ : az eredeti Ultra Phosphor kijelző technológiát használja.
- Hardveres valós idejű rögzítés : maximum 120 000 képkocka
- Hosszú felvételi memóriahossz : 56 Mpts felvételi memóriahossz a teljes frekvenciatartománybeli információhoz nagy mintavételi sebességgel, hullámforma torzítás nélkül.

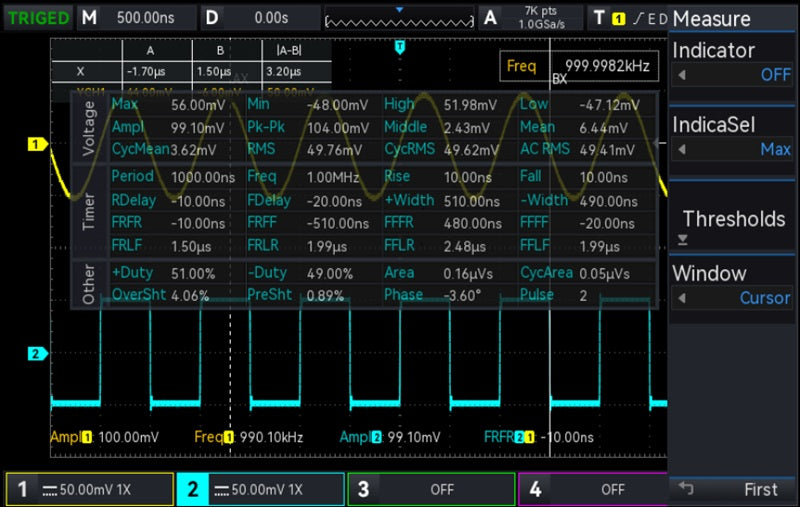

- 36 paraméteres mérés : az összes paraméter és statisztikai funkció gyors mérésének támogatása. Opcionális képernyőn történő mérés és kurzorral kiválasztott mérési terület, küszöbérték-beállítások, amelyek segítik az egyes paraméterek pontos elemzését.
- Nagy érzékelési teljesítmény : az innovatív párhuzamos digitális jelfeldolgozási technológiának köszönhetően a normál mintavételezés elérheti a 150 000 wfms/s ultramagas érzékelési sebességet, a gyors érzékelési mód pedig az 500 000 wfms/s sebességet.

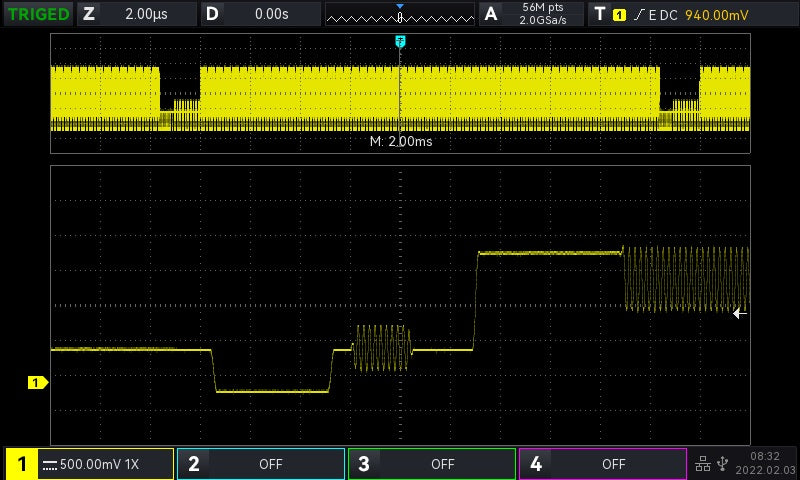

- Navigációs funkció : három navigációs módot kínál: idő, marker és szegmens a célhullámforma gyors megtalálása érdekében. Támogatja az automatikus görgetést a memória hullámformák megjelenítéséhez több sebességbeállítással, hogy megkönnyítse az átfogó trendkövetést.
- DVM : Beépített digitális voltmérő (DVM) határérték-túllépési riasztási beállításokkal.

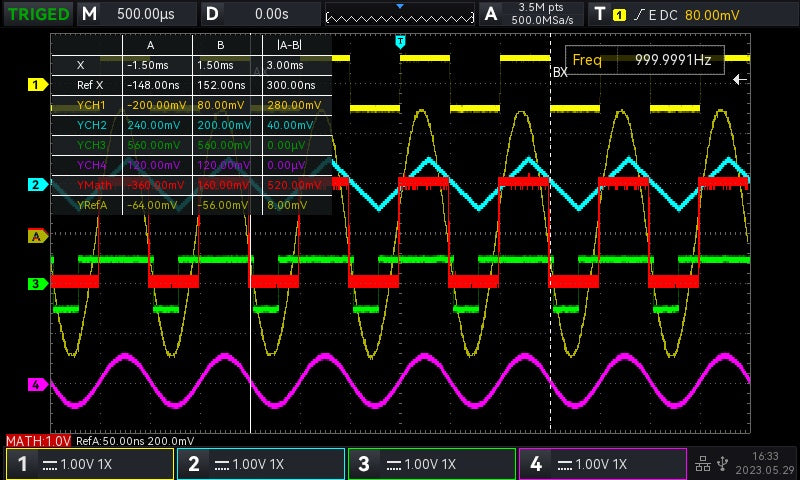

- Cursor mérés : CH1, CH2, CH3, CH4, MATH, REF egyidejű mérésének támogatása; képernyőmérés támogatása, egyidejű idő- és feszültségmérés.
- A hullámforma felvételek videó formátumban menthetők : a rögzített hullámforma lejátszható és megtekinthető a számítógép oldalán a felhasználói élmény fokozása érdekében

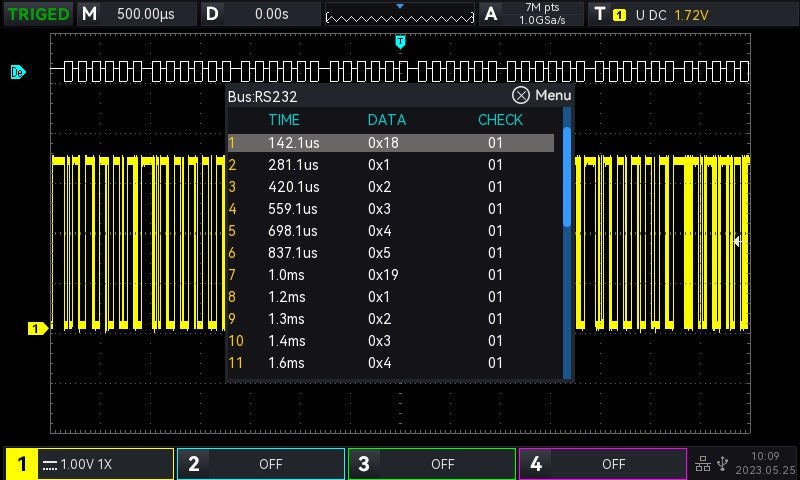

- Valós idejű hardveres dekódolás teljes memóriával : 56 Mbps mély memóriával a 3 protokoll (RS232/UART, I2C, SPI) dekódolási sebessége eléri az ezredmásodperceket, ami több százszor gyorsabb, mint a szoftveres dekódolási sebesség, és jelentősen javítja az elemzés hatékonyságát.

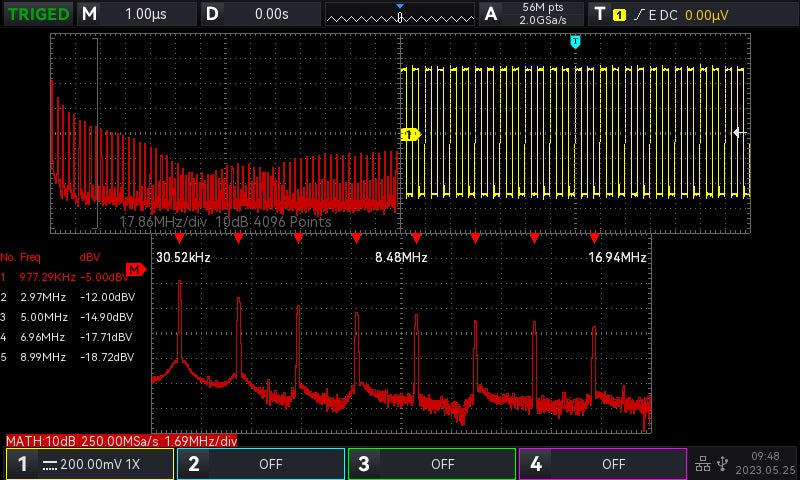

- 1Mpts továbbfejlesztett FFT : támogatja a többtartományú megjelenítést, a független spektrummegjelenítést és a jeljellemzők többdimenziós megjelenítését. A különböző elemzési igények kielégítésére 4 nyomkövetési módot és 4 detektormódot kínál. A nyomvonalcsúcsok automatikus mérésének támogatása a kulcsfontosságú spektrális jellemzők gyors azonosításához.


Specifikációk:

- Oszcilloszkóp típusa: digitális.
- tápellátás: 100V-240V AC, 50/60Hz
- csatornák száma: 4 analóg
- sávszélesség: 200 MHz
- valós idejű mintavételi frekvencia: 2GSa/S
- felfutási idő: ?1,8 ns
- Felvételi memória hossza: 56Mpts
- bemeneti impedancia: 1M? ± 2% / 16pF ± 2pF
- A használt kijelző típusa: 7" LCD TFT
- triggerelés: emelkedő él, N-edik él, ablakos, minta, futás, eső él, késleltetés, impulzusszélesség, meredekség, időkorlát, videójel
- időbázis: 1n...1db/szakasz
- max. bemeneti feszültség: 400V
- függőleges felbontás: 8bit
- bemeneti kötés: AC, DC, GND

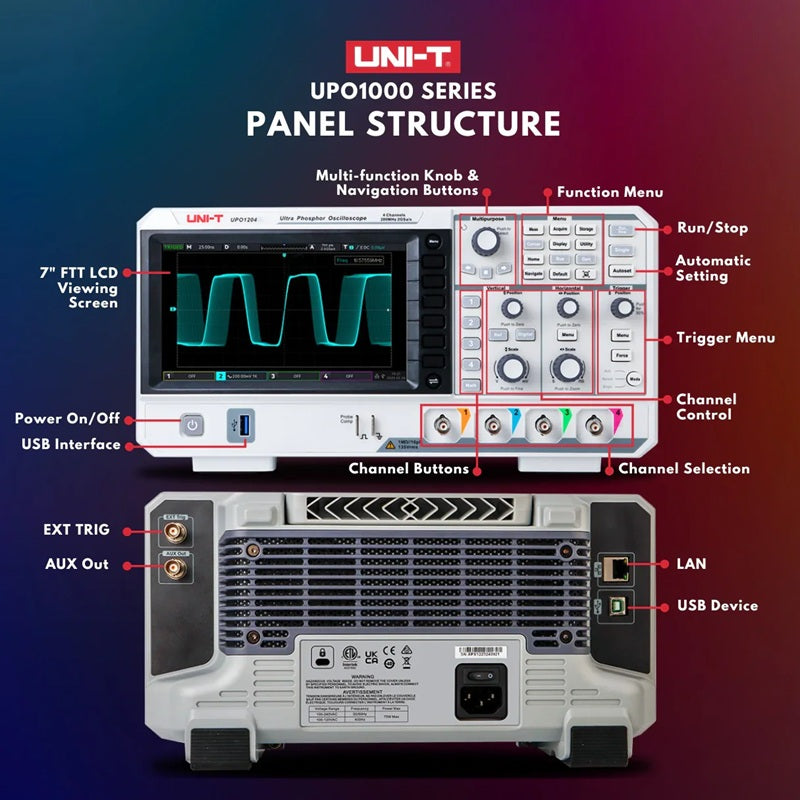

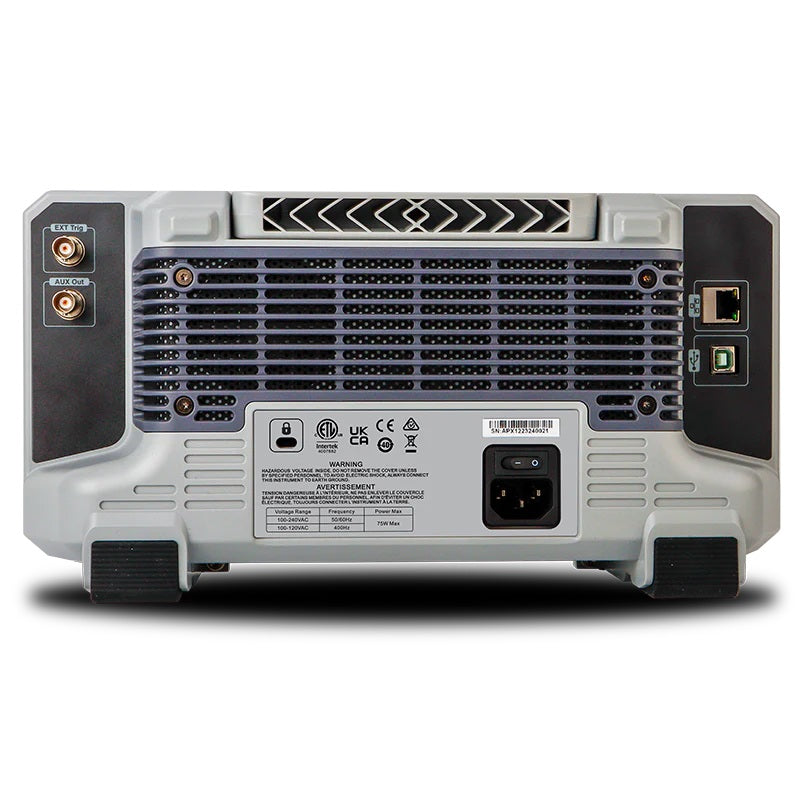

- Interfész: AUX, EXT Trig, LAN, USB eszköz, USB Host
- Méretek (H x Sz x K): 306 mm × 138 mm × 107 mm
- szállítási súly: <2,5 kg

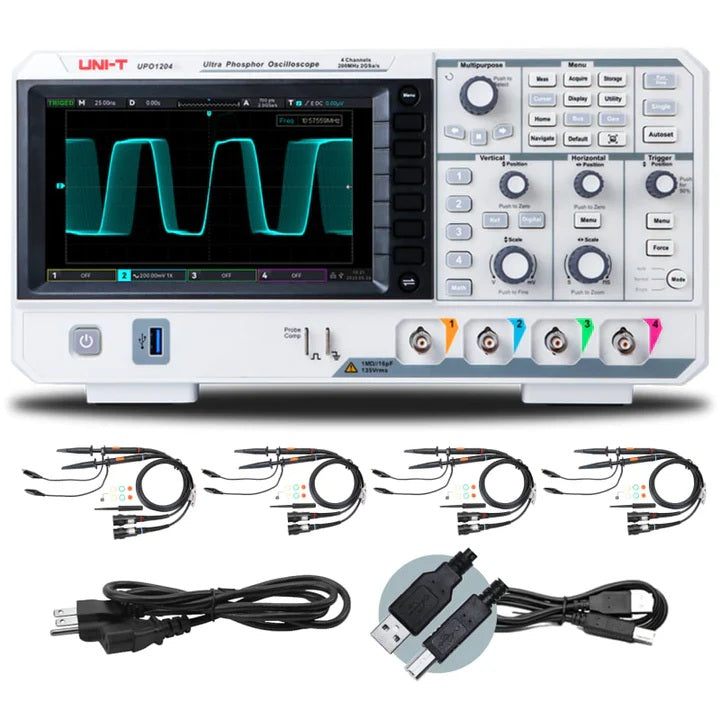

Csomag tartalma: :
- Tápkábel
- USB 2.0 kábel
- 200MHz*4 szonda (UT-P05)

Gyártó : UNI-T
SZOFTVER ÉS FIRMWARE
https://instruments.uni-trend.com/products/digital-oscilloscopes/UPO1000
