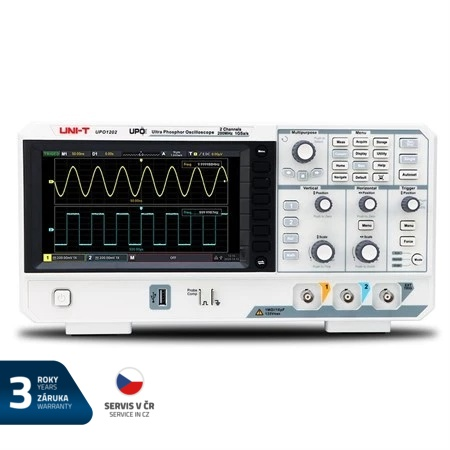

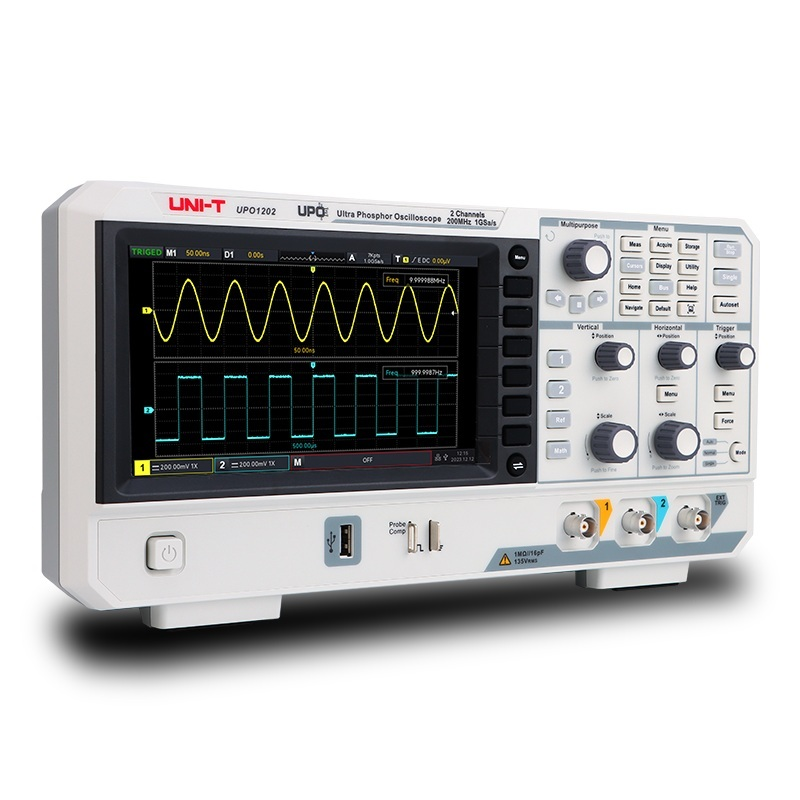

UNI-T UPO1102 oszcilloszkóp

Erre a termékre 3 év garancia vonatkozik.

Az UPO1102 sorozat UPO1002 digitális foszforoszcilloszkópja az UNI-T innovatív Ultra Phosphor 2.0-ját használja, új és továbbfejlesztett megjelenéssel, mély tárolással, nagy sebességű hullámforma rögzítéssel, valós idejű hullámforma rögzítéssel és lejátszással, valamint 256 szürkeárnyalatos kijelzővel. A sorozat támogatja a DVM modult, a gazdag busz triggerelési és dekódolási funkciókat, és támogatja a valós idejű hardveres dekódolást teljes memóriával. Széles körben használják számos területen, beleértve a beágyazott rendszertervezést, a műszereket, az ipari elektronikát, a fogyasztói elektronikát, az autóelektronikát, a terepi karbantartást, a K+F-et és az oktatást.


Termékparaméterek:

- Számos paraméter automatikus mérése.
- osztott képernyő funkció

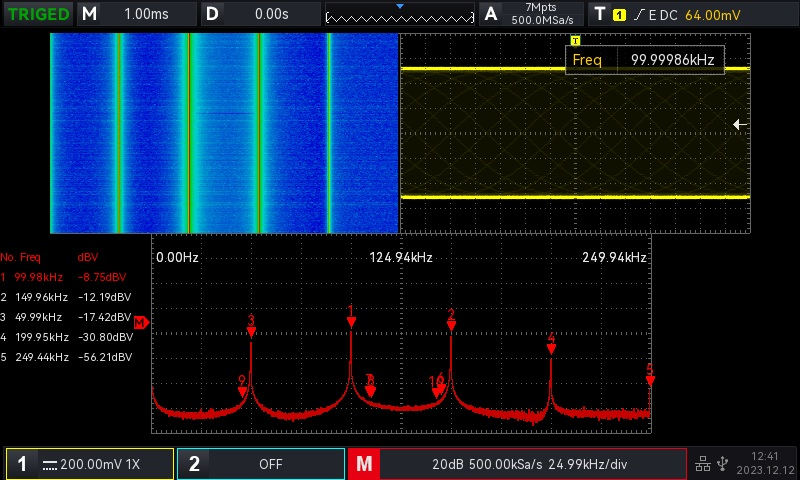

- matematikai funkciók: összeadás, kivonás, szorzás, osztás és FFT

- Ultra Phosphor 2.0:
Normál hullámforma pásztázási sebesség akár 100.000 wfms/s, Fast Acquire módban a hullámforma pásztázási sebesség eléri az 500.000 wfms/s-ot.

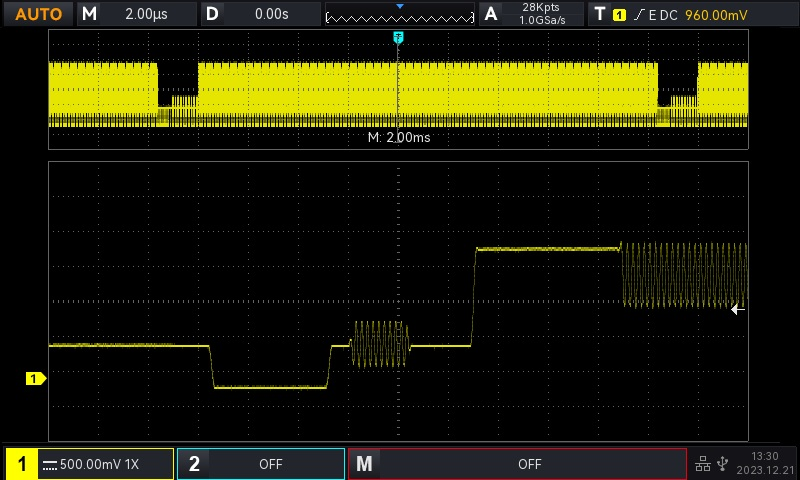

- hosszú rögzítő memória hossza:
56 Mpts felvételi memóriahossz a teljes frekvenciatartománybeli információhoz nagy mintavételi sebesség mellett

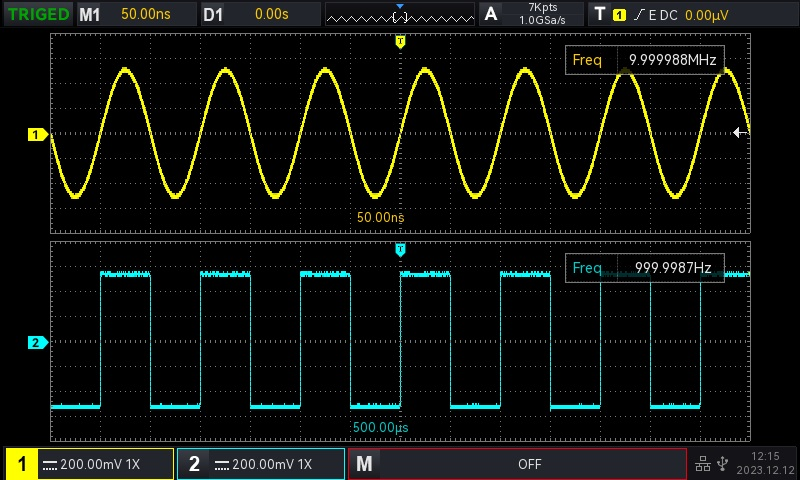

- Multi-Scopes 2.0:
A Multi-Scopes 2.0 képes két csatorna időalapját és feszültségrácsát szétválasztani, így a felhasználók egyidejűleg két teljesen különböző jelet figyelhetnek meg ugyanabban az ablakban.

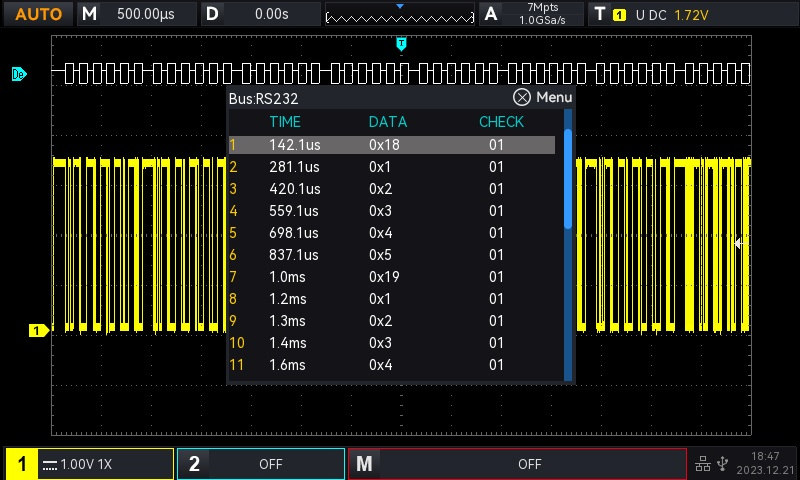

- Teljes memóriájú hardveres valós idejű dekódolás:
Hardveres valós idejű dekódolás teljes memóriával, rendkívül hatékony elemzés: 56 Mbps mélytárolás mellett a 3 protokoll (RS232/UART, I2C, SPI) dekódolási sebessége eléri az ezredmásodperceket, ami 100-szor gyorsabb, mint a hagyományos szoftveres dekódolás, és jelentősen javítja az elemzés hatékonyságát.


Specifikációk:

- Oszcilloszkóp típusa: digitális

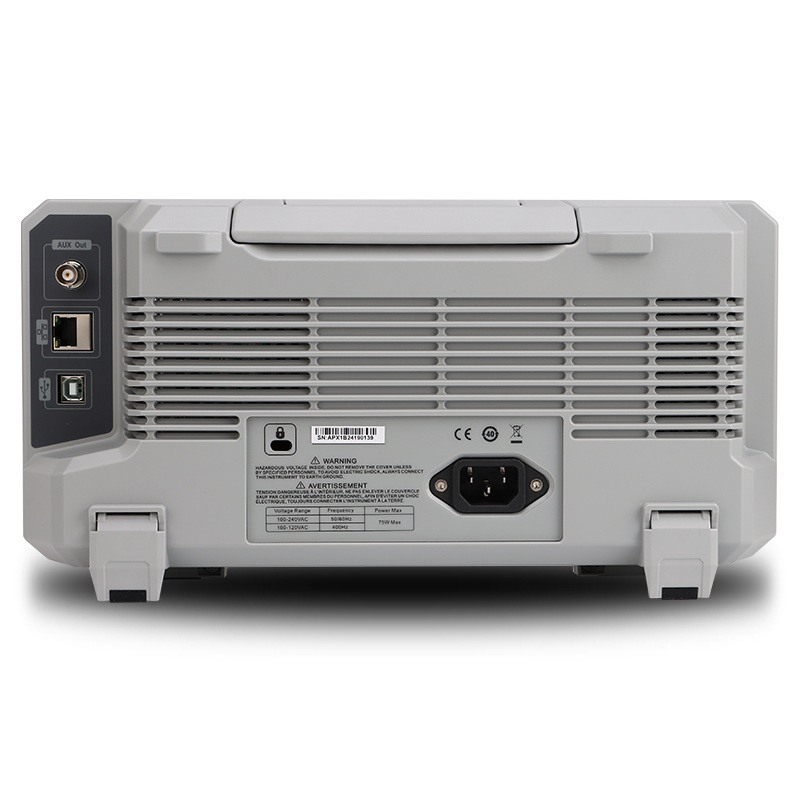

- tápellátás: 100V-240V AC, 50/60Hz
- csatornák száma: 2 analóg
- sávszélesség: 100 MHz
- valós idejű mintavételi sebesség: 1GSa/S

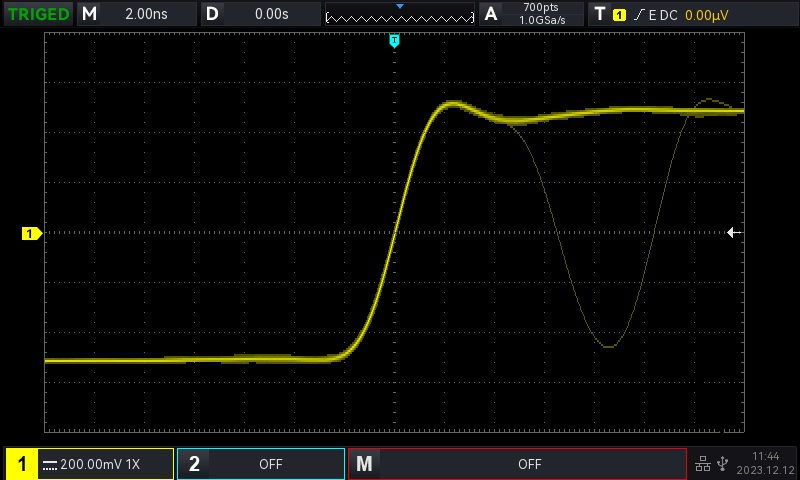

- felfutási idő: ?3,5ns
- Felvételi memória hossza: 56Mpts
- bemeneti impedancia: 1M?/16pF
- bemeneti érzékenység: 500µV/dilek...20V/dilek
- Beépített buszprotokollok: RS232, UART, I2C, SPI
- triggerelés: emelkedő él, N-edik él, ablakos, minta, futás, eső él, késleltetés, impulzusszélesség, meredekség, időkorlát, videójel
- időalap: 1n...1db/szakasz
- Függőleges felbontás: 8bit
- Választható buszprotokollok: Nincs
- LCD TFT 7"
- Szállítási méretek (hosszúság x szélesség x magasság): 336 mm × 164 mm × 105 mm
- szállítási súly: <2,5 kg


Csomag tartalma: :
- Tápkábel
- USB 2.0 kábel
- 100MHz*2 szonda (UT-P04)


Gyártó.
