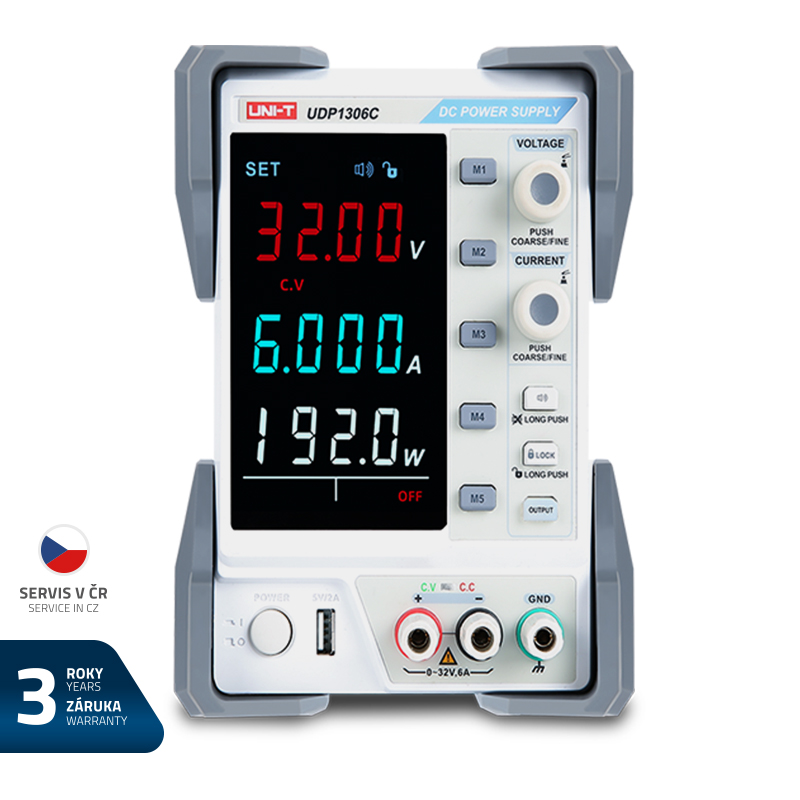

UNI-T UDP1306C laboratóriumi tápegység

Az UDP1306C programozható egyenáramú tápegység egy költséghatékony, márkás laboratóriumi tápegység egy fő kimeneti csatornával és egy USB töltőcsatornával. Ez egy belépő szintű tápegység termék olyan felhasználók számára, akiknek csak egy kisebb méretű, nagy megbízhatóságú tápegységre van szükségük. A magasabb kategóriájú (többcsatornás) UDP tápegységekkel összehasonlítva ez a tápegység nagyobb egycsatornás terhelést tesz lehetővé, akár 6A 32V-on.
A tápegység klasszikus lineáris transzformátort tartalmaz, és lehetővé teszi a 0 és 32V közötti állandó kimeneti feszültség (CV) beállítási módban vagy 0 és 6A közötti állandó kimeneti áram (CC) módban történő működést. Ezenkívül az előlapon található egy USB-csatlakozó, amely például egy mobiltelefon töltésére használható 5V feszültséggel és legfeljebb 3A árammal.
A laboratóriumi tápegység EBTN kijelzője három nagy pontosságú kijelzővel rendelkezik, amelyek egyszerre 4 számjegyű feszültséget, áramot és teljesítményt jelenítenek meg.
A tápegység programozható paraméterekkel rendelkezik. A beállított üzemmódok egyszerű tárolásához és felidézéséhez 5 memóriával rendelkezik, valamint gombzárral a nem kívánt paraméterváltoztatások megakadályozására. A tápegység burkolatának hátoldalán USB-eszköz és RS232 csatlakozók, valamint egy DIGITÁLIS I/O interfész található a tápegység távvezérléséhez. A mellékelt szoftver segítségével a csatlakoztatott terhelés valós idejű fogyasztási vagy töltési jellemzői rögzíthetők és megjeleníthetők egy Excel táblázatban vagy grafikonon egy csatlakoztatott PC-n, valamint az SCPI kommunikációs parancsok alapján kommunikálni tud a PC-vel.
A szoftver segítségével időszakos kalibrálások végezhetők.
A tápegység tartalmaz egy hőmérséklet-szabályozott ventilátort; a laboratóriumi tápegység transzformátorának hosszú távú hőmérsékleti túlterhelését érzékelők figyelik, amelyek egy határérték elérésekor kikapcsolják a tápegységet, majd visszaváltják, ha az lehűlt.


A termék paraméterei :

- A kimeneti feszültség és áram finom szoftveres beállítása
- Három négyjegyű kijelző a feszültség, az áram és a teljesítmény pillanatnyi vezérléséhez
- 0-32V feszültségbeállítás 10mV felbontással
- 0-6A árambeállítás 1mA felbontással
- Tápegység működése állandó feszültség (CV) vagy állandó áram (CC) üzemmódban
- túlfeszültség-védelem (OVP), túláram-védelem (OCP), túlhőmérséklet-védelem (OTP)
- csatorna pl. mobiltelefon töltésére az előlapon található USB-csatlakozón keresztül
- USB-eszköz, RS232, DIGITÁLIS I/O interfész a hátsó panelen.
- Beépített hangjelző az állapotváltozások jelzésére
- gombzár a nem kívánt paraméterváltoztatások megakadályozására
- hőmérséklet-szabályozott intelligens hűtőventilátor
- a transzformátor hőmérsékletének túlterhelése esetén a tápellátásról való leválasztás
- 110V/120V/220V/230V (AC 50/60Hz) bemeneti feszültségválasztó a hátoldalon


Specifikációk :

- Névleges kimeneti feszültség2: 0 és 32V között
- Névleges kimeneti áram: 0-6A
- teljes névleges kimeneti teljesítmény: kb. 192W
- feszültség/áram beállítási felbontás: 10mV/1mA
- üzemmód feszültségbeállítási pontosság (CV): ? (a mért érték 0,01%-a +3mV)
- Árambeállítási pontosság (CC) üzemmódban: ? (a mért érték 0,1%-a +3mA)
- Zaj és zúgás (5Hz-20MHz) a fő kimeneten: ?2mV RMS / ?3mA RMS
- Névleges feszültség/áramvédelem az USB-kimeneten: 5V ± 5%/3A
- A feszültség/áram hőmérsékleti együtthatója: ? 300ppm/°C // ? 300ppm/°C
- Névleges tápfeszültség: AC 110V/120V/220V/230V/(50/60Hz)
- Védelem (110/120V/AC tápellátás esetén): csőtípusú biztosíték: T6,3AL/250V (20x5mm)
- védelem (220/230/AC táplálásakor): csöves biztosíték típusa: T3,13AL/250V (20x5mm)
- méretek (szélesség x magasság x mélység): 136 x 194 x 327 mm
- súly: kb. 7,5 kg


Az egyedi csomagolás tartalma :

- UDP1306C laboratóriumi tápegység: 1db.
- Tápkábel: 1 db
- USB-A-ból USB-B interfészkábel (UT-D14): 1 db
- Csatlakozókábel-készlet krokodilokkal: 1 készlet
- Tartalék biztosítékok: 1db
- Felhasználói kézikönyv: 1db
- RS232 kommunikációs kábel: 1 db


Csomagolás a nagykereskedelmi ügyfelek számára:

- Standard mennyiség kartondobozonként : 1 db
- szabványos kartondoboz mérete: 505 x 270 x 335 mm
- bruttó kartondoboz súlya: 9,6 kg

GYÁRTÓ: UNI-T
www.uni-t.cz


Link a PC-csatlakozáshoz szükséges szoftver letöltéséhez:
https://instruments.uni-trend.com/EU-EN/powersupplies/udp1306c.html
