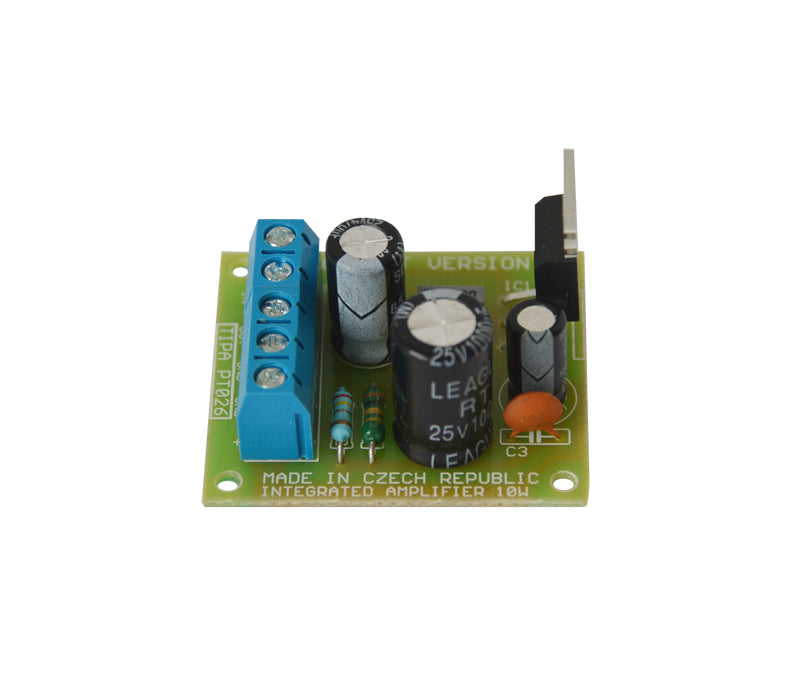

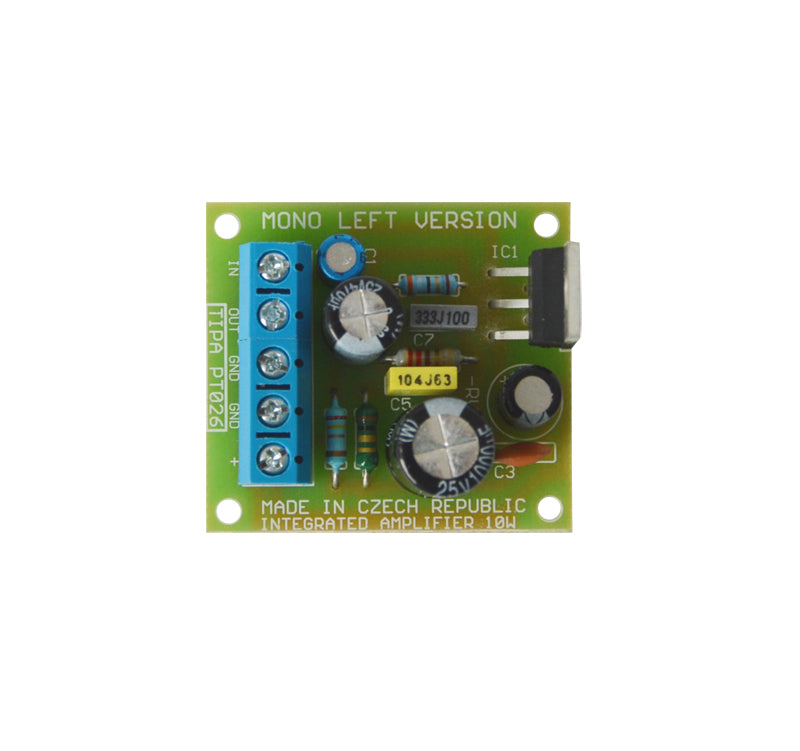

TIPA PT026M integrált erősítő 10W

Integrált 10W-os erősítő készlet nagyon kis méretekkel. Az áramköri lapokat úgy tervezték, hogy két mono csatornát egy sztereó erősítőben egyesítsenek. Ha megvásárolta a PT026M-et, és végül a sztereó változat mellett döntött, csak vásároljon egy másik PT026M-et. A PT026S mindkét csatornához tartalmaz alkatrészeket és csatlakozókat.

A közös, nem szimmetrikus tápegységnek köszönhetően ez a készülék 12 voltos akkumulátorról táplált autóerősítőként is használható, az alkalmazott TDA2003 áramkör ellenáll a motor indításakor fellépő feszültségcsúcsoknak. Túlfeszültség, túlmelegedés és rövidzárlat elleni védelmet tartalmaz a kimeneten.

Alapvető adatok
Tápfeszültség: 8-18 V
Áramerősség: csatornánként max. 0,5 A 18 V és Rz 4R mellett.
Frekvenciatartomány: 40 Hz - 15 kHz
Torzítás: 0,15 % f = 1 kHz-en, Pout = 7,5 W
Bemeneti érzékenység: 50 mV
Bemeneti impedancia: 150k
Kimeneti impedancia: min. 1,6R
Kimeneti teljesítmény: Rz = 2R, Pout = 10W; Rz = 4R, Pout = 6W

PCB méretek: 35,6 x 39,4 mm

További információkért és a TIPA-készletek támogatásáért látogasson el a http://stavebnice.tipa.eu weboldalra.
