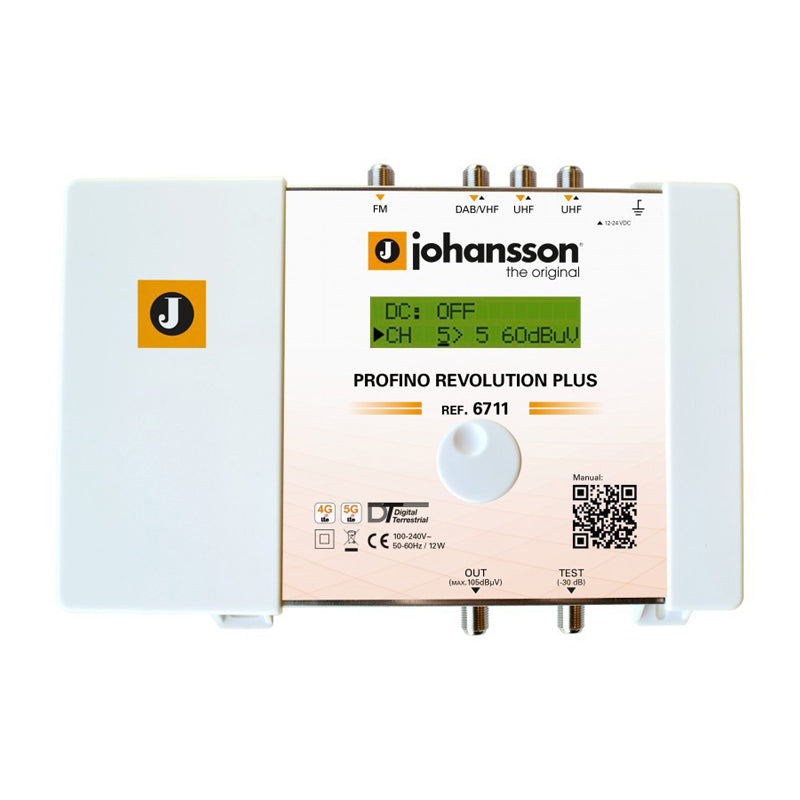

Programozható antennaerősítő JOHANSSON 6711 Profino Revolution PLUS

A Johansson Profino Revolution 6711 programozható antennaerősítő az STA, ITR számára készült. Az erősítő négy bemenettel rendelkezik : FM + 1x VHF/DAB + 2 x UHF. Az erősítő maga érzékeli a bemenetre csatlakoztatott legmagasabb TV csatornát és ennek megfelelően tartalmaz egy felső stop típusú bemeneti szűrőt az 5G, 4G (LTE) sávban fellépő interferencia csökkentése érdekében, vagy a szűrő ki van kapcsolva 790 MHz feletti TV csatornák vételekor. Az erősítő automatikusan leolvassa és megjeleníti a kiválasztott TV-csatorna jelszintjét, így nincs szükség mérőeszközre a beállítás során. Az erősítő lehetővé teszi a VHF és UHF sávban lévő bármely bemeneti TV-csatorna frekvenciakonverzióját bármely más VHF és UHF sávban lévő TV-csatornára, ami előnyös a különböző szállodák és vendégházak számára, ahol a nagyfrekvenciás kiterjedt kábelezés nagy csillapítással jár. Az egyes TV-csatornákat (vagy klasztereket) automatikusan, valós időben (20 másodpercen belül) szabályozza az AGC, hogy a jelszintek állandóak maradjanak az erősítő kimenetén. Az erősítő 15 klaszterben (szűrőkben) több mint 50TV-csatornát képes feldolgozni, minden klaszter 1, 2, 3, 4 vagy 5 multiplexet képes továbbítani. Ha frekvenciakonverzióra van szükség, egy klaszterben 1, 2 vagy 3 TV-csatorna lehet. Például a 21, 22, 23-as csatornák egy csoportját átalakíthatjuk a 31, 32, 33-as csatornák csoportjává. Az erősítő DAB/VHF és UHF bemeneteire előerősítőket lehet csatlakoztatni, ekkor az előerősítő tápellátását +12 vagy +24V-ra kell bekapcsolni a Menu-ban, az áramfelvétel összege nem haladhatja meg a 100mA-t. A teljes erősítőmodul beállításai jelszóval lezárhatók az illetéktelen változtatások ellen. A népszerű Johansson Profiler Revolution 6700 erősítő egyszerűbb és megfizethetőbb változata.


Termék paraméterei :

- Egyszerű, intuitív konfiguráció
- 4 bemenet : 1 x FM + 1 x VHF/DAB + 2 x UHF
- 1 fő kimenet, 1 teszt kimenet -30dB
- Több mint 50 TV-csatorna (multiplex) feldolgozására és továbbítására képes
- Külső előerősítők távoli tápellátásának lehetősége
- 15 programozható szűrő, mindegyik állítható szélességű 1-6 multiplexhez
- VHF és UHF csatornák frekvenciakonverziója a VHF és UHF sávok bármely más csatornájára
- legfeljebb 3 multiplex átalakítása egy szűrőn (klaszter) belül
- valós idejű AGC-szabályozás (akár 20 másodpercig) az egyes TV-csatornákban vagy klaszterekben
- a piacon kapható legélesebb szűrők (50 dB a szomszédos csatornákon)
- kijelzi az egyes TV-csatornák szintjét - nincs szükség mérőeszközre
- automatikusan állítható 5G, LTE szűrők a bemeneteken
- VHF kontra UHF elnyomása akár 9 dB-ig a kimeneten
- a tápegység cseréje a modul szétszerelése nélkül lehetséges
- a modul beállításainak jelszavas zárolása


Műszaki paraméterek :

- Bemenetek: 1 x FM +1 x DAB/VHF +2 x UHF
- kimenetek: 1 fő (FM+VHF+UHF) + 1 teszt -30dB
- frekvenciatartomány: FM 88-108 MHz, VHF 174-240 MHz, UHF 470-862 MHz
- mobilinternet-interferencia elleni védelem: automatikus, kikapcsolva, LTE, 5G
- FM bemeneti szint tartomány: 37-77dBµV
- VHF bemeneti szint tartomány: 45 és 109dBµV között (64QAM moduláció esetén 3/4 kódolási sebességgel)
- UHF bemeneti szint tartomány: 45 és 109dBµV között (64QAM modulációhoz 3/4 kódolási sebességgel)
- max. FM kimeneti szint (60dB/IM3): 113dBµV
- VHF/UHF jel maximális kimeneti szintje (60dB/IM3): 115dBµV
- VHF/UHF maximális kimeneti jelszint (36dB/IM3): 126dBµV
- VHF/UHF maximális kimeneti jelszint egy multiplex esetében: 108dBµV
- max. VHF/UHF kimeneti jelszint 15 multiplex esetében: 105dBµV
- max. FM erősítés: 35dB
- max. VHF erősítés: >60dB
- max. UHF erősítés: >60dB
- FM erősítésszabályozás: 20dB
- VHF/UHF erősítésszabályozás: automatikus csatorna AGC
- kimeneti közös szabályozás: 20dB
- VHF kontra UHF sávszűrés: 0 és -15dB között
- jelvisszaverődési csillapítás: 10dB
- szelektivitás: 35dB/1MHz,
- MER kimeneti minőség a VHF/UHF sávban: 35dB/35dB
- ESD-védelem: igen, minden bemenet
- feszültségbeállítások az előerősítőkhöz: off, +12V, +24V (összesen 100mA mind a 3 bemenethez DAB + UHF)
- üzemi hőmérséklet: -5°C és +50°C között
- tápfeszültség: 100-240V/AC
- energiafogyasztás: 12W
- Méretek: 165mm x 217mm x 59mm
- súly: 0,80 kg


Csomag tartalma: :
- Johansson Profino 6711 erősítő
- tápegység
- kézikönyv
