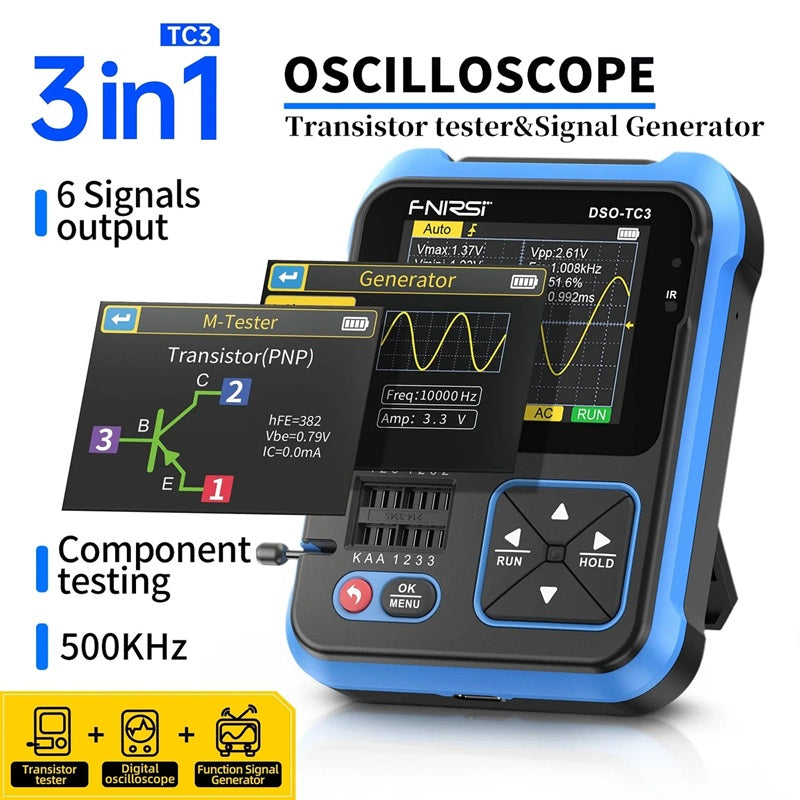

Oszcilloszkóp, funkciógenerátor és alkatrész tesztelő FNIRSI DSO-TC3

Az FNIRSI DSO-TC3 500 kHz-es oszcilloszkóp, funkciógenerátor és alkatrész-tesztelő egy kompakt digitális oszcilloszkóp, amely számos funkcióval rendelkezik:

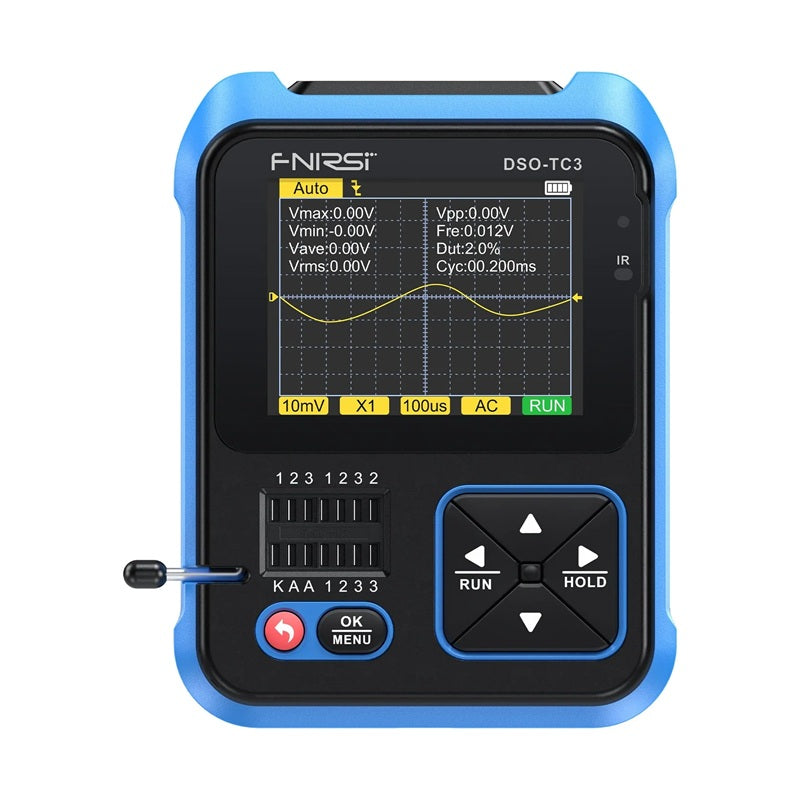

Kézi oszcilloszkóp:
A DSO-TC3 10MS/s valós idejű mintavételi sebességgel és 500 kHz sávszélességgel rendelkezik. A teljes körű triggerelési funkciókkal (egyszerű, normál, automatikus) periodikus analóg jelek és nem periodikus digitális jelek szabadon használhatók. Rendelkezik egy erőteljes AUTO gombbal, amely lehetővé teszi a mérési hullámformák megjelenítését fárasztó beállítások nélkül.

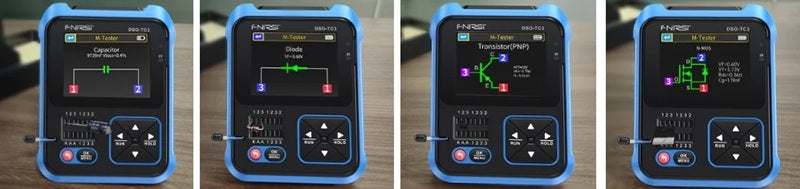

Tranzisztor tesztelő:
A tranzisztor tesztelő funkció lehetővé teszi a különböző tranzisztorok automatikus azonosítását és mérését, beleértve az NPN és PNP tranzisztorokat, N-csatornás és P-csatornás térhatású tranzisztorokat, térhatású tranzisztorokat, diódákat, kettős diódákat, tirisztorokat, ellenállásokat, induktorokat, kondenzátorokat és egyéb passzív alkatrészeket.

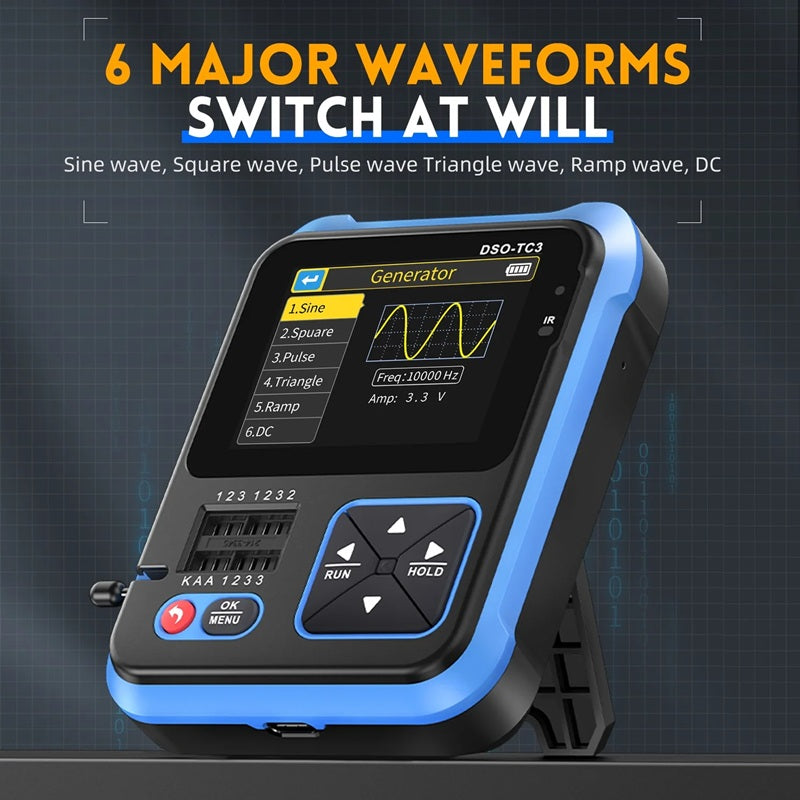

Jelgenerátor:
A jelgenerátor 6 hullámforma közül választhat: szinuszhullám, négyszöghullám, impulzushullám, háromszöghullám, rámpa hullám és egyenáramú hullám. A kimeneti frekvencia, a kimeneti feszültség és a kimeneti munkakapcsolat állítható.


Műszaki paraméterek:

Tranzisztor tesztelő specifikációk:
- ß nagyobb, mint 10 és kisebb, mint 600
- diódák: feszültségesés közvetlen irányban <4,5V
- szabályozott dióda: 0,01~32V
- MOSFET: JFET, IGBT, MOSFET
- SCR: bekapcsolási feszültség <5V, kapu pólus trigger áram <6mA
- TRIAC: bekapcsolási feszültség <5V, pólus gate trigger áram <6mA
- kondenzátor: 25pF~100mF
- ellenállás: 0,01ohm~50Mohm
- induktivitás: 10uH~1000mH
- akkumulátor: 0.1~4.5V
- Bemeneti feszültség: 0~40V
- DS18B20: 0-85°C
- DHT11:0-60°C / 5-95%
- Infravörös távirányító dekódolása: NEC infravörös kódprotokoll

Digitális oszcilloszkóp specifikációk:
- Valós idejű mintavételi sebesség: 10MSa/s
- Analóg sávszélesség: 500 kHz
- bemeneti ellenállás: 1Mohm
- Csatlakozási mód: AC/DC
- Vizsgálati feszültségtartomány: 400V
- Függőleges érzékenység (x1): 10mV-10V
- vízszintes időalap: 1us-10s
- Trigger mód: Auto/Normál/egyszeri
- Triggertípus: emelkedő él / csökkenő él
- Hullámforma megállítás: Igen
- Automatikus mérés: igen

Jelgenerátor:
- Szinuszhullám: 1-100KHz / 0-3.3V / 50%
- Négyszöghullám: 1-100KHz / 3,3V / 50%
- Impulzushullám: 1-100KHz / 3,3V / 0-100%
- háromszöghullám: 1-100KHz / 0-3,3V / 50%
- rámpa:1-100KHz / 0-3,3V / 0-100%
- DC:0-3,3V

Egyéb paraméterek:
- Kijelző: 2,4 hüvelykes színes TFT 320×240 képpontok
- Akkumulátor: belső újratölthető akkumulátor 3000 mA kapacitással
- méretek: kb. 150 mm x 70 mm x 30 mm
- súly: kb. 200 g

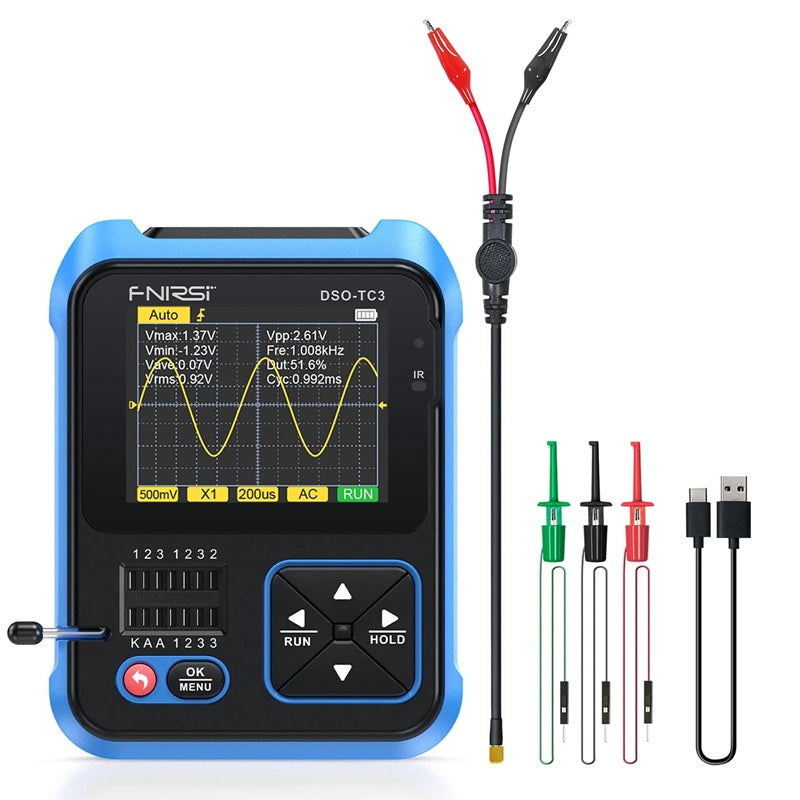

- FNIRSI DSO-TC3
- 3× vizsgálati horog
- USB C töltőkábel
- kézikönyv

Figyelmeztetés:
A P6100 szonda MCX csatlakozóval nem tartozék, külön kell megvásárolni.
