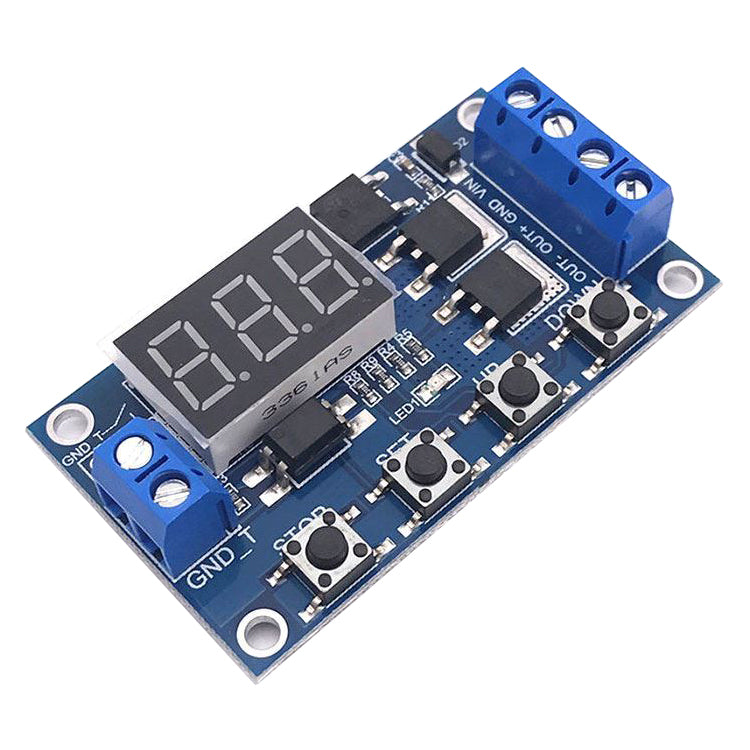

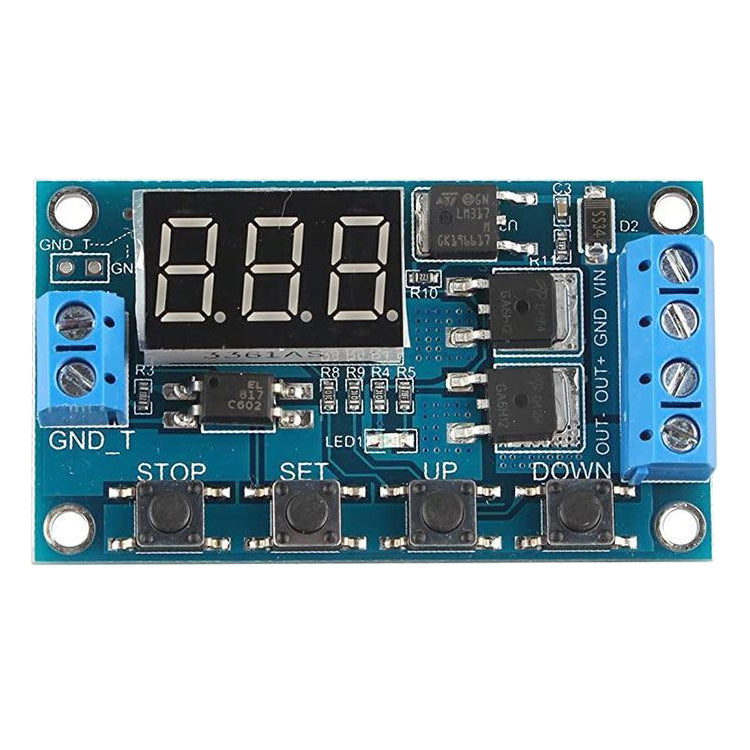

Időzítő - programozható időkapcsoló MOSFET tranzisztorokkal
Programovatelný časový spínač - napájení 12–24V DC, výstup MOSFET, režimy P1 (sepnutí po impulsu, varianty P1.1/P1.2/P1.3), P2 (zpožděné jednorázové sepnutí s nastavitelnými časy T1 a T2), P3.1 (cyklické opakování s počtem cyklů 1–999 nebo nekonečno), nastavení časů prostřednictvím parametrů CL a OP, digitální displej
Hamarosan raktáron
Várható szállítás:
28.09.2026
nálunk
Normál ár
85,00 Kč
70,25 Kč
ÁFA nélkül
Egységár
/
Nem elérhető
TIPA | SKU:
09830190
Időzítő - programozható időkapcsoló MOSFET tranzisztorokkal
Normál ár
85,00 Kč
70,25 Kč
ÁFA nélkül
Egységár
/
Nem elérhető
Termékleírás
Univerzális időkapcsoló MOSFET 12-24V DC kimenettel és széles körű beállítási lehetőségekkel.
Termékparaméterek:
Működési módok:
- P1 - a bemeneti impulzus után a relé egy beállított időtartamra bekapcsol. Ez az üzemmód további beállítási lehetőségekkel rendelkezik:
P1.1 - csak az első kioldó impulzus aktív.
P1.2 - minden egyes impulzus a beállított idő letelte után aktív.
P1.3 - az első impulzus indítja el a kioldási idő visszaszámlálását, a következő impulzus a kioldási idő lerövidítésére használható a beállított idő lejárta előtt.
- P2 - a bemeneti impulzus után a modul visszaszámolja a beállított T1 időt (paraméter "CL"), majd bekapcsolja a relét a beállított T2 időre (paraméter "OP"). Ez a ciklus csak egyszer történik meg
- P3.1 - P2 üzemmód ciklikus ismétlése, a ciklusok száma 1-999 vagy végtelen (paraméter "LOP", végtelen = - a kijelzőn) Az első impulzus mindent elindít, a következő impulzus lekapcsolja az órát.
- P3.2 - P3.1 üzemmód, de nem szükséges impulzussal triggerelni. A tápegység csatlakoztatásától kezdve aktív.
- P4 - a relét az impulzus emelkedő éle, a visszaszámlálást pedig az impulzus csökkenő éle indítja el. Ezt az üzemmódot a készülékek késleltetett kikapcsolására használják, pl. lépcsőházi világításkor.
Beállított paraméterek:
- OP - a relé kioldási ideje
- CL - relé kioldási idő
- LOP - ciklusok száma (1-999× vagy végtelen - kijelzés ---)
- ezek a paraméterek függetlenek, de minden üzemmódban közösek, azaz minden üzemmódban azonosak lesznek.
A be- és kikapcsolási idő beállítása:
- XX.X = 0,1- 99,9sec
- XXX. = 1 - 999mp
- XXX = 1 - 999 perc
- pl. 3,2 másodperces idő beállításához a kijelzőn 03,2 jelenik meg.
- a "SET" gomb az összes paraméter beállítására szolgál. Rövid megnyomásával az OP, CL és LOP paraméterek beállítása, hosszú megnyomásával a P1 - P4 üzemmódok aktiválhatók. A kiválasztás a "UP" és "DOWN" gombokkal történik.
Műszaki paraméterek:
- V-36 V DC
- nyugalmi áram: 20mA, aktív állapotban 50mA
- trigger impulzus 3-24V vagy GND (opcionális), a modul optocsatlakozóval van felszerelve.
- a beállított paraméterek megőrzése a tápellátás kikapcsolása esetén is.
- LED indukció a bekapcsolt állapothoz
- üzemi hőmérséklet: -40 °C ~ 85 °C
- Méretek: 62 × 38 × 17 mm
A termék nem önállóan működő egység, szakszerű összeszerelést igényel.
