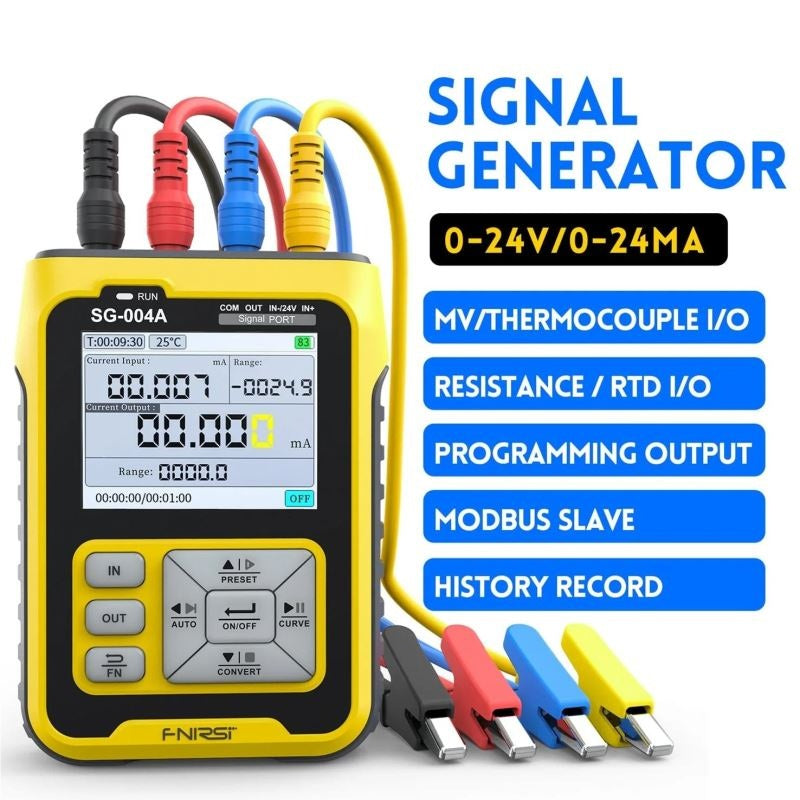

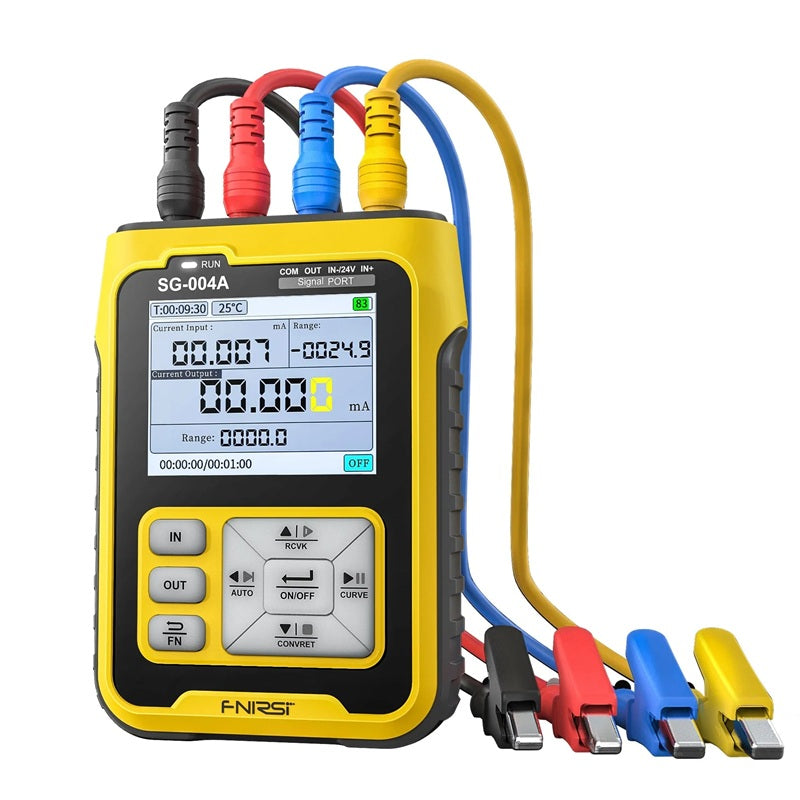

Generátor FNIRSI SG-004A

Az FNIRSI SG-004A többfunkciós jelgenerátor, termoelem és ellenállás mérés, 24 V, 0-24 mA, USB-C, egy nagy teljesítményű és sokoldalú műszer professzionális és hobbi elektronikai és elektrotechnikai alkalmazásokhoz, amelyeknek megbízható jelforrásra van szükségük különböző típusú jelek teszteléséhez, méréséhez és diagnosztizálásához az elektronikus áramkörökhöz.
A generátor széles frekvenciatartományt támogat, lehetővé téve a jelek előállítását az alacsony frekvenciától a nagyon magas frekvenciákig. Ideális összetett analóg és digitális áramkörök teszteléséhez. A jelgenerátor ideális megoldás mindazok számára, akik sokoldalú, pontos és könnyen kezelhető jelforrást keresnek elektronikus projektjeikhez és kísérleteikhez. Használható PLC és DCS rendszerek hibakeresésére, szeleppozicionáló beállítására, inverter érzékelésére stb. stb. is.

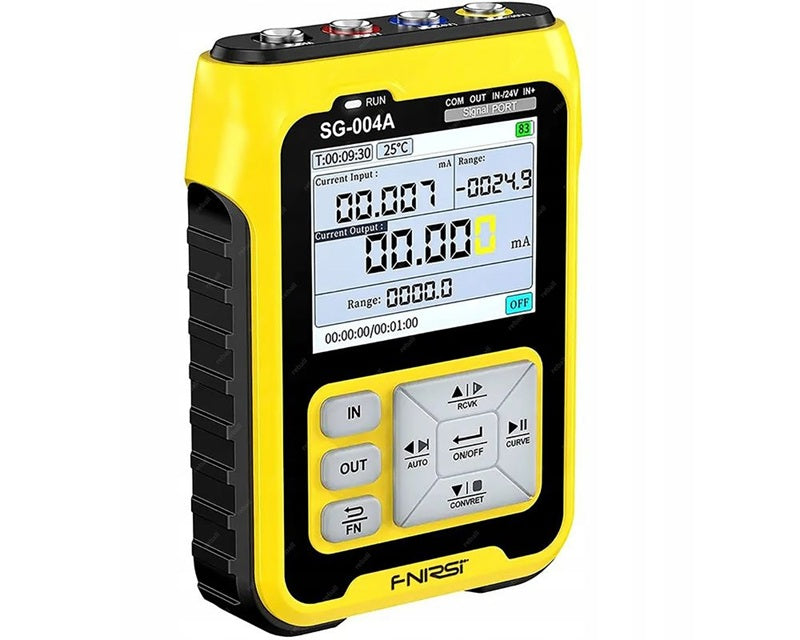

A készülék intuitív felhasználói felülettel és háttérvilágítású 2,4"-os színes kijelzővel rendelkezik, amely grafikon formájában megjeleníti az összes fontos információt, beleértve az aktuálisan beállított paramétereket és azok időbeli változásait. Ez megkönnyíti a jelek valós idejű nyomon követését és elemzését.
Kompakt mérete és könnyű súlya miatt ez a generátor ideális társ a laboratóriumi, terepi vagy ügyféllátogatáson végzett munkához.


A termék paraméterei:

- kis méret, könnyű súly
- kimeneti feszültség akár 30V
- kimeneti áram max. 24 mA
- kimeneti frekvencia max. 9999Hz
- a hullámforma-felvétel valós idejű megjelenítése
- 2,4" TFT Full Color HD kijelző háttérvilágítással
- Támogatja a feszültség, áram, frekvencia, termoelem és egyéb jelmódokat a kimenethez és bemenethez
- Támogatja a független 24 V-os tápellátást
- valós idejű hullámforma megjelenítés
- historikus adatok naplózása


Specifikációk:

- Árammérés: Tartományok: 0-24mA, Pontosság: ±(0,02%+0,003), Felbontás: 0,001mA, Belső impedancia: 100ohm.
- Feszültségmérés: Tartományok: 0-24V, Pontosság: ±(0,02%+0,003), Felbontás: 0,001mA, Belső impedancia: 500Kohm.
- Passzív mérés: Tartományok: 0-24mA, Pontosság: ±(0,02%+0,003), Felbontás: 0,001V, Belső impedancia: 100ohm
- 24V hurok: Tartományok: 0-24mA, Pontosság: ±(0,1%+0,005), Felbontás: 0,01mA, Belső impedancia: 100ohm
- Frekvencia: Tartományok: 0-9999Hz, Pontosság: ±2%, Felbontás: 5 számjegy, Belső impedancia: 1MKohm
millivolt: Tartományok: -10~100mV, :0.0±3% pontosság +0.03), Felbontás: 0.01mV, Belső impedancia: 2Kohm
- Termoelem (TC-S): Tartományok: 0~1760°C, pontosság: ±(0,2%+1), felbontás: 1°C, belső impedancia: 2Kohm.
- Termoelem (TC-B): Tartományok: 0~18100°C, pontosság: ±(0,5%+1), felbontás: 1°C, belső impedancia: 2K
- Termoelem (TC-E): Tartományok: 0~990°C, Pontosság: ±(0,2%+1), Felbontás: 1°C, Belső impedancia: 2K
- Termoelem (TC-K): Tartományok: 0~1320°C, pontosság: ±(0,2%+1), felbontás: 1°C, belső impedancia: 2K
- Termoelem (TC-R): Tartományok: 0~1760°C, pontosság: ±(0,3%+1), felbontás: 1°C, belső impedancia: 2K
- Termoelem (TC-J): Tartományok: 0~1190°C, pontosság: ±(0,3%+1), felbontás: 1°C, belső impedancia: 2K
- Termoelem (TC-T): Tartományok: 0~390°C, pontosság: ±(0,2%+1), felbontás: 1°C, belső impedancia: 2K
- Termoelem (TC-N): Tartományok: 0~1290°C, pontosság: ±(0,2%+1), felbontás: 1°C, belső impedancia: 2K
- Termoelem (WRe3/25): Tartományok: 0~2320°C, pontosság: ±(0,2%+1), felbontás: 1°C, belső impedancia: 2K
- Ellenállás: Tartományok: 0~390ohm, Pontosság: ±(0,2%+1), Felbontás: 0,1°ohm
- Pt100: tartományok: -200 - 650°C, pontosság: ±(0,5%+1), felbontás: 0,1°C
- Cu50: tartományok: -20 - 15°C, pontosság: ±(0,5%+1), felbontás: 0,1°C

Kimeneti jel:
- Áram: 0 - 24mA
- Feszültség: 0 - 24V
- Frekvencia/PVM: 0 - 9999Hz
- 24V hurok: 0 -24mA
- mV/termoelem: -10 - 110mV
- hőellenállás: 0 - 390ohm

Bemeneti jel: A bemeneti jelek száma: 1,5 m/hm:
- áram: 0 - 24 mA
- Feszültség: 0 - 24V
- frekvencia/PVM: 0 - 9999Hz
- mV/termoelem: -10 - 110mV
- hőellenállás: 0 - 400ohm

Egyéb specifikációk:
- Tápcsatlakozó: USB-C
- Bemenet: 5/10W max.
- Akkumulátor: 3,7V 3000mAh
- Készenléti üzemmód: 24 óra
- LCD: 2,4" színes
- Méretek: 82×27×112mm
- súly: 167g
