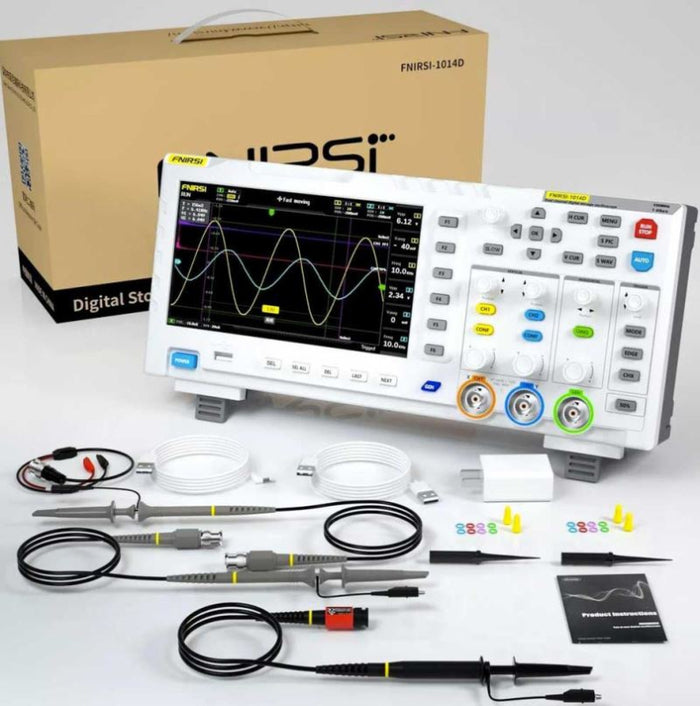

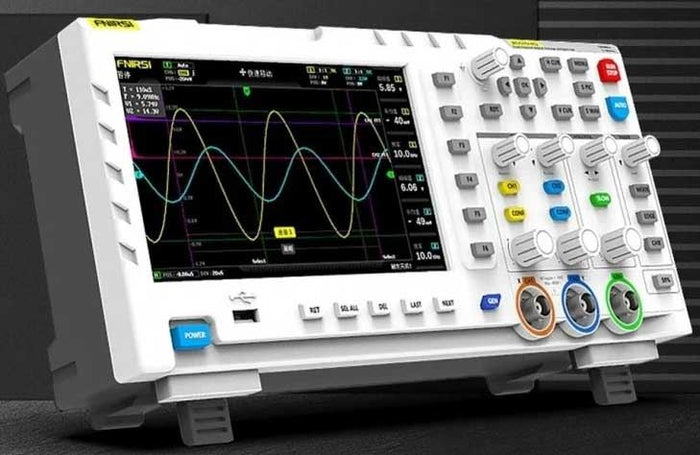

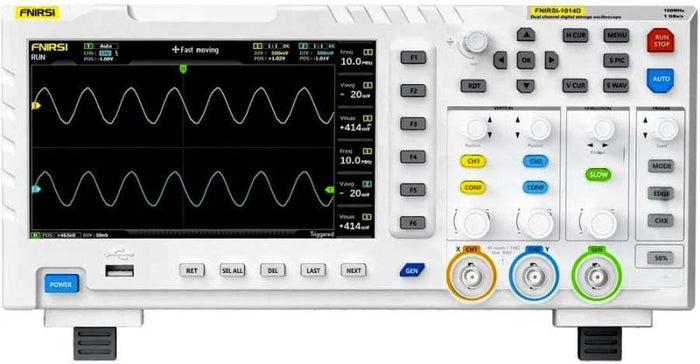

FNIRSI 1014D oszcilloszkóp

Az FNIRSI 1014D egy 100 MHz sávszélességű és 1 GSa/s mintavételi frekvenciájú jelgenerátorral ellátott oszcilloszkóp. A trigger üzemmódoknak (Auto, Normal, Single) köszönhetően egyaránt alkalmas periodikus analóg és aperiodikus digitális jelek mérésére. Rendelkezésre áll a kurzoros mérési funkció, amely megkönnyíti az olyan paraméterek kézi leolvasását, mint az amplitúdó és a frekvencia, további számítások nélkül.
A generátor 14 szabványos jeltípust kínál, beleértve a szinusz-, téglalap- és fűrészfogú hullámokat, maximális frekvenciája 10 MHz. A generátor támogatja a saját jel kimenetét is, amelynek frekvenciája, amplitúdója és fáziseltolódása beállítható, akár 2,5 Vpp-ig.
Az oszcilloszkóp 1 GB belső memóriával rendelkezik, amely akár 1000 hullámforma és 1000 képernyőkép tárolását is lehetővé teszi. A tárolt adatok USB-porton keresztül könnyen exportálhatók a számítógépre további elemzés céljából. A nagy teljesítményű hullámforma-kezelő lehetővé teszi a mentett felvételek megtekintését, nagyítását, elforgatását és törlését közvetlenül a készüléken. Műszaki adatok:

Csatornák száma: 2 Kijelző: 7" színes TFT LCD, 800 × 480 pixeles felbontás. Tápellátás: 5 V (2 A, 3 A vagy 4 A) Oszcilloszkóp:
Analóg sávszélesség: 100 MHz × 2 csatorna Mintavételi frekvencia: 1 GSa/s (valós idő) Memória mélység: 240 kbit
Függőleges érzékenység: 50 mV/div – 500 V/div Vízszintes időskála: 50 S/div – 10 nS/div Bemeneti impedancia: 1 Mohm ADC pontosság: 8 bit
Felmeneti idő: < 3 ns Triggerelési módok: automatikus (AUTO), normál (Normal), egyszeri (Single) Triggerelési él: emelkedő (Rising), csökkenő (Falling)
Maximális bemeneti feszültség: 40 V (1X-es szonda), 400 V (10X-es szonda) Megjelenítési módok: Y-T, Rolling, X-Y
Matematikai függvények: 14 típus (pl. FFT-elemzés) Kurzoros mérés támogatása: Igen Perzisztencia (afterglow): KI, 500 ms, 1 s, végtelen Jelgenerátor:
Csatornák: 1 Jeltípusok: 14 szabványos jel + 1 testreszabható jel (szinuszhullám, téglalap alakú hullám, fűrészfogú hullám, félhullám, teljes hullám, pozitív/negatív lépések, exponenciális emelkedés/csökkenés, DC, multi-audio, Sink impulzus, Lorentz-hullám) Maximális frekvencia: szinuszhullám: 10 MHz, egyéb hullámok: 2 MHz
Testreszabható jel: 1 MHz Frekvenciafelbontás: 1 Hz Kimeneti amplitúdó: 2,5 Vpp Duty cycle: beállítható Adatmentés és -kezelés: Belső memória: 1 GB
Kapacitás: akár 1000 képernyőkép mentése, akár 1000 jelmenet mentése USB-export támogatása: Igen Jelmenet-kezelő: A mentett jelek megtekintésének, nagyításának, törlésének és elemzésének támogatása.

További funkciók: Automatikus beállítás (AUTO): egyetlen gomb a paraméterek gyors beállításához Lissajous-diagramok megjelenítése: két jel amplitúdójának, frekvenciájának és fázisának összehasonlítása FFT-elemzés: a jel harmonikus komponenseinek áttekinthető elemzése
Magasfeszültség-védelem: biztosítja a biztonságos mérést 400 V-ig 10X-es szondával
Roll mód: támogatja a valós idejű folyamatos mérést Méretek: 310 × 145 × 70 mm Súly: kb. 1,5 kg
