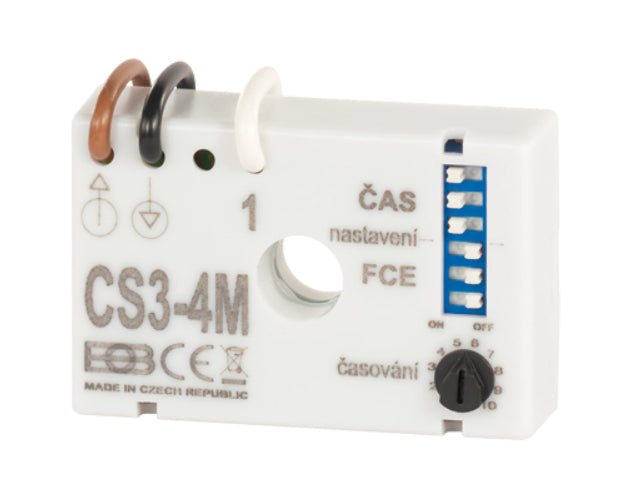

ELEKTROBOCK CS3-4M multifunkciós időkapcsoló nulla vezeték nélkül

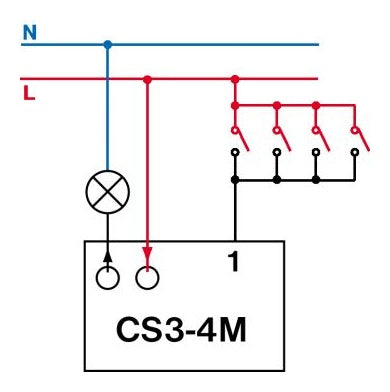

A CS3-4M kapcsoló alatti kapcsoló a ZERO DRIVER NÉLKÜLI VEZETÉKEN kívül van bekötve, és nyolc KIKAPCSOLÁSI FUNKCIÓ beállítására van lehetőség.

A CS3-4M jellemzői
egy többfunkciós időrelé rezisztív (izzók) és induktív terhelések (ventilátorok) vezérlésére, a kapcsoló alá szerelés lehetőségével és nullavezető nélküli vezetékezésben.

A CS3-4M nyolc funkciója
Megszakítási képességgel rendelkező időkésleltetés
Késleltetett kikapcsolás (a CS3-1-hez hasonlóan)
Több idejű relé reteszeléssel
időrelé reteszelési képesség nélkül
Impulzus relé (többhelyszínes vezérlés)
késleltetett kioldás
Késleltetett be- és kikapcsolás
villogó

Nagy előnye a lineáris időbeállítás (durva a kapcsolóval, finom a trimmerrel), a ZERO DRIVER NÉLKÜL történő bekötés és a következő 8 funkció beállítása.
1. Megszakítási képességgel rendelkező időrelé - a terheléskapcsolás és az időzítés a gomb megnyomása után azonnal megtörténik. A gomb újbóli megnyomásával az időzítés közben a terhelés kikapcsolható.
2. Késleltetett kioldás (a CS3-1-hez hasonlóan) - a terhelés a gomb felengedésekor bekapcsol, az időzítés után a terhelés kikapcsol.
3. Több idejű relé reteszeléssel - a gomb megnyomásainak száma (max. 5x) megsokszorozza a beállított időt. A hatodik gombnyomásnál az idő visszaáll. Ha az időzítés alatt a gombot kb. 3s hosszan nyomják meg, a terhelés kikapcsol.
4. Megszakítás nélküli időrelé - a terhelés és az időzítés a gomb megnyomása után azonnal bekapcsol. Az időzítés után a terhelés kikapcsol.
5. Impulzusrelé (többhelyszínes vezérlés) - a gomb megnyomása bekapcsolja a terhelést, és a következő gombnyomás kikapcsolja a terhelést. A gombnyomás hossza nem számít.
6. Késleltetett kapcsolás - a gomb megnyomása után letelik a beállított idő (késleltetés), majd a terhelés bekapcsol, ami a gomb felengedéséig tart.
7. Késleltetett be- és kikapcsolás - a gomb megnyomása után letelik a beállított idő (késleltetés), majd a terhelés bekapcsolása. A gomb felengedése után a terhelés kikapcsolása ugyanezzel a késleltetéssel történik.
8. Villogó - a gomb tartós megnyomásakor a terhelés a beállított időközönként 1:1 arányban kapcsol.

Műszaki paraméterek
Tápegység 230,0 V / 50 Hz
A kapcsoló alá történő felszerelés típusa
Szerelés nullavezető nélkül Igen
Ellenállási terhelés 15 W-tól 200 W-ig
Induktív terhelés 15 VA-tól 100 VA-ig
Felvett teljesítmény 1 W
Triac kapcsolóelem
Beállítható idő 1 s-tól 1200 percig
Biztosító Igen (FU 2 A/ H 5*20 mm)
Védettségi fok IP20
Üzemi hőmérséklet 0 °C és 50 °C között
